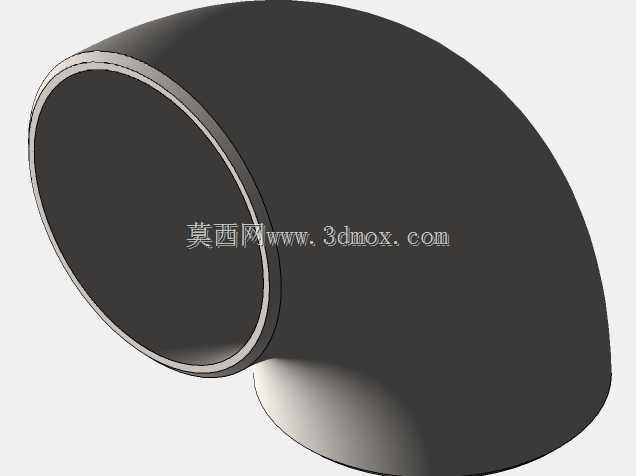

90度不锈钢等径直角弯头管件结构

　　在民用供水、化工流体输送、食品级洁净管路、暖通循环系统等诸多涉及流体介质传输的场景里，管路走向的转向需求几乎是所有管路布设都要面对的问题，90度弯头作为管路系统里应用占比最高的转向连接件，承担着改变介质流向、衔接不同走向直管段的核心作用，这款不锈钢材质的90度弯头，就是针对中小口径管路布设场景设计的转向连接件。从实际工程应用的角度看，这类小口径不锈钢弯头常出现在家装给水支路、小型化工实验装置管路、洁净车间压缩空气分支管路、消防喷淋系统支管等场景中，相比传统铸铁弯头，不锈钢材质的抗锈蚀特性让它既可以适配清水、弱腐蚀性流体的长期输送，也能满足食品、医药领域对管路洁净度的要求，不会因为长期接触流体产生锈蚀脱落物污染介质，

　　同时不锈钢的强度表现也能承受常规管路系统的工作压力，避免管路转向处出现渗漏、开裂的问题。这款弯头采用等径设计，两端的连接口径完全一致，不需要做变径处理就可以直接衔接同规格的不锈钢直管，在布设管路的时候不需要额外搭配变径接头，能减少管路的连接节点数量，也就降低了整个管路系统的渗漏风险点。从结构设计的思路来看，这款弯头的弯曲半径属于常规短半径弯头范畴，整体转向弧度平滑，没有出现直角折角的结构，这种设计可以最大程度降低介质流经转向处的阻力，减少介质在弯头位置的紊流、冲蚀问题，尤其是输送带有少量固体杂质的流体时，平滑的内壁弧度可以避免杂质在弯头处沉积，也能减少高速流体对弯头内壁的局部冲蚀磨损，延长整个管路的使用寿命。弯头的壁厚设计均匀，

　　两端的管口位置做了平齐处理，不管是采用焊接连接还是卡压式连接，都能保证和直管段的衔接精度，焊接的时候不需要额外修磨管口就能保证焊缝的均匀度，卡压连接的时候也能保证密封圈的受压均匀，避免出现连接错位导致的渗漏。从安装边界的角度来说，这款弯头的两个接口端面呈90度垂直布局，在布设管路的时候可以直接实现水平转垂直、垂直转水平或者两个水平垂直方向的管路转向，整体外形紧凑，弯曲部分的外轮廓没有突出的冗余结构，在狭小的管路布设空间里，比如吊顶内的供水管路、设备内部的集成管路组里，不需要预留过大的安装空间就能完成装配，相比长半径弯头更适合空间受限的管路布设场景。不锈钢材质的表面处理均匀，外壁光滑没有毛刺、凹坑等缺陷，既可以满足明装管路的外观要求，

　　也能减少外壁积尘、结垢的问题，在洁净车间这类对卫生条件有要求的场景里，光滑的外壁也更便于日常清洁消杀。在实际选型搭配的时候，只需要确认衔接直管的外径和壁厚参数和弯头匹配，就可以直接装配使用，不需要额外做适配加工，不管是现场施工的管路安装，还是设备出厂前的预制管路集成，这款弯头都能很好地适配装配需求，减少现场加工的工作量，提升管路布设的效率。另外，不锈钢材质的耐温范围较宽，既可以适配常规常温的流体输送，也能满足一定温度范围内的热水、蒸汽管路的转向需求，不会因为温度变化出现材质变形、密封失效的问题，在不同工况的管路系统里都能保持稳定的连接性能。
