45度不锈钢弯头管路连接件设计

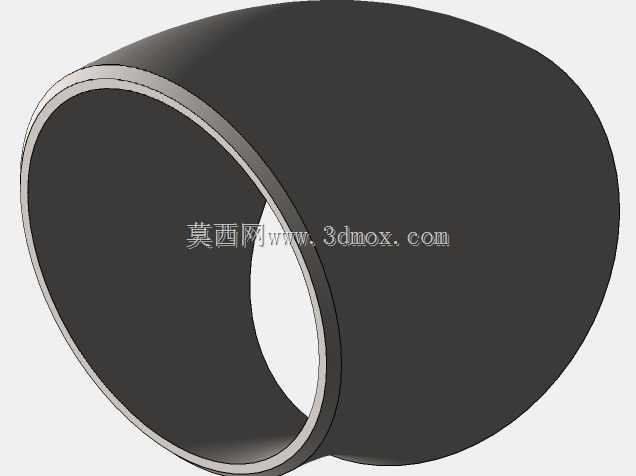

　　在民用给排水、化工流体输送、食品级洁净管路、暖通循环系统等诸多涉及流体介质传输的场景里，管路走向的变向调整是管路布设环节无法避开的工程需求，45度弯头作为管路转向连接件的核心品类之一，相比90度弯头，其介质流经时的局部阻力系数更低，转向过程更平缓，能有效降低管路内的紊流产生概率，减少介质输送过程中的压损，同时也能降低高速流体对管壁的长期冲蚀磨损，在长距离管路布设、对压损控制要求较高的洁净管路、以及需要平缓转向避免介质沉积的浆料输送场景中应用十分广泛。这款45度不锈钢弯头采用等径对接结构设计，两端接口规格统一为42.4mm外径、2mm壁厚的标准圆管接口，适配同规格的不锈钢流体输送管，安装时可采用焊接、卡压、

　　螺纹转接等多种常规管路连接方式，接口处的同轴度公差控制在行业常规精度范围内，能保证对接后管路内壁齐平，避免出现台阶造成的介质滞留或者冲蚀问题。从结构设计逻辑来看，这款弯头的弯曲半径采用了管路系统中常用的长半径设计逻辑，弯曲段的曲率过渡均匀，没有突变的折角结构，整个弯头的壁厚保持均匀一致，弯曲段没有出现壁厚减薄超差的结构问题，能保证整个管件各个位置的承压能力一致，不会因为弯曲加工造成局部强度不足的隐患。不锈钢材质的选用，让这款弯头具备优秀的抗腐蚀能力，既可以适配普通生活冷热水的输送场景，也能满足弱酸碱化工介质、食品级流体的输送要求，相比铸铁、镀锌类管件，其内壁光滑度更高，不容易结垢，长期使用的维护成本更低。在实际管路布设过程中，

　　45度弯头常被用于管路需要小角度调整走向的位置，比如吊顶内的给排水管避让梁柱结构、暖通管道的坡度调整、工艺管线的错位对接等场景，两个45度弯头组合使用还可以实现管路的平行偏移对接，相比单个90度弯头的转向，组合使用的压损更低，管路走向也更灵活。在建模设计过程中，需要重点关注弯曲段的曲面连续性，保证内外弧面的曲率平滑过渡，两端接口的端面与管路轴线的垂直度要符合安装要求，避免对接时出现错位或者间隙过大的问题，同时要保证整个管件的壁厚均匀，尤其是弯曲外弧侧的壁厚不能因为弯曲拉伸出现过度减薄，内弧侧也不能出现壁厚堆积造成的内壁凸起。从安装边界来看，这款弯头的轴向安装尺寸相比同规格90度弯头更小，在狭小空间内的管路布设适配性更强，

　　不需要预留过大的转向操作空间，在设备内部的紧凑管路布局中，这类45度弯头的使用频率往往高于90度弯头，能在有限的空间内完成管路走向的调整，同时保证流体的顺畅通过。在实际选型过程中，需要根据管路的输送介质、工作压力、使用温度来确认管件的材质和壁厚是否匹配，这款2mm壁厚的不锈钢弯头，适配常规低压流体输送场景的承压要求，能满足多数民用和常规工业管路的使用需求，接口的标准尺寸设计也能和同规格的标准管路配件通用互换，不需要额外定制转接件，降低现场安装的复杂度。
