机用移动板机械组件虎钳结构三维设计

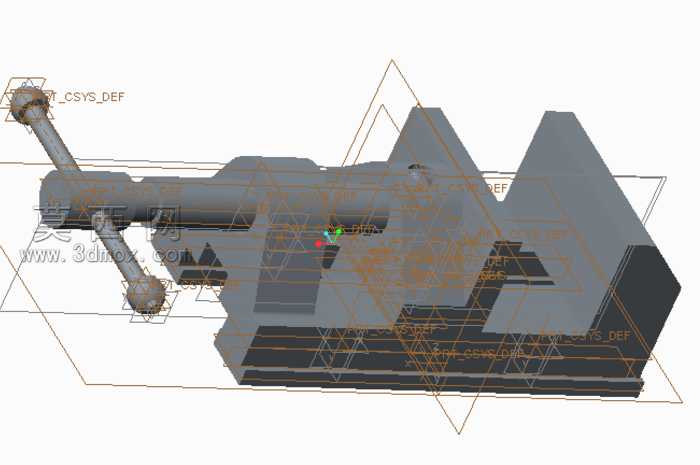

本模型为机用移动板机械夹紧组件，即机加工常用的机用虎钳结构，采用三维建模软件完成全参数化结构搭建，完整还原了机用虎钳从固定钳身、活动钳身、传动丝杆、手柄到钳口夹板的全部装配结构。建模过程中严格遵循机械装配的公差配合逻辑，对丝杆与活动钳身的螺纹传动副、固定钳身与底座的定位结构、手柄与丝杆端部的销接配合均做了精准的特征还原，未省略任何关键装配细节。模型材质区分清晰，金属结构件统一赋予哑光铸铁材质，丝杆、手柄等传动操作件赋予调质钢金属质感，钳口防滑齿面做了细微的纹理刻画，渲染阶段采用工业产品常用的柔和顶光方案，既清晰展现各部件的结构轮廓，也还原了金属加工件的真实质感。结构设计上，该组件以丝杆旋转带动活动钳身沿固定钳身导轨做直线往复运动为核心传动逻辑，固定钳身设置V型定位槽适配轴类零件装夹，活动钳身与丝杆螺母采用嵌入式连接保证传动稳定性，手柄采用球头摇臂结构降低操作施力强度，整体结构完全符合机用虎钳的实际工作原理，可用于机械原理教学演示、工装夹具设计参考、装配干涉模拟验证等场景。建模过程中对各零件的装配约束关系做了完整定义，可直接实现丝杆旋转带动钳身开合的运动仿真，各零件均可单独拆分导出用于工程图生成，所有特征均保留建模历史参数，可根据实际装夹需求调整钳口开度、钳身尺寸、丝杆螺距等核心参数，适配不同规格的移动板类机械组件装夹使用需求。
