螺旋压紧式C型夹持工装三维设计

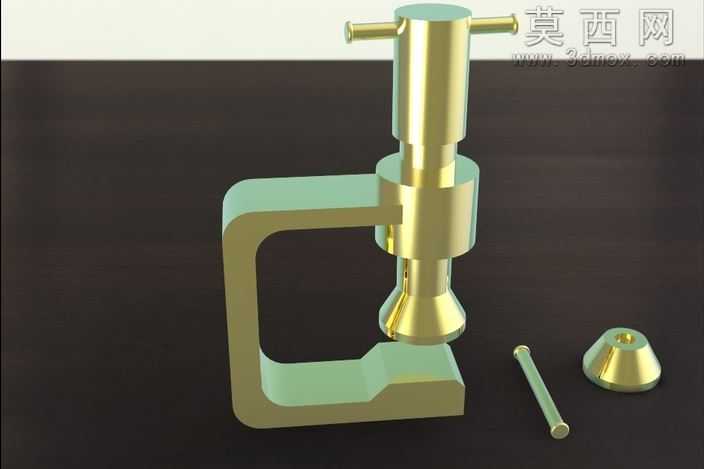

本作品为螺旋压紧式C型夹持工装的三维设计成果，采用SolidWorks完成全参数化建模，建模过程严格遵循机械加工工艺逻辑，对各零件的配合公差、装配关系进行了完整定义，确保模型可直接用于工程出图、3D打印验证或数控加工参考。模型整体采用C型开口框架结构，框架主体做了等壁厚圆角过渡处理，既保证了夹持作业时的结构刚度，避免应力集中导致的框架变形，又优化了外观的流畅度，渲染阶段为框架主体赋予了哑光青绿色金属材质，模拟工业工装常用的喷塑表面处理效果，还原真实工装的质感表现。核心的螺旋压紧组件采用T型传动螺杆结构，顶部设置横向转动手柄，建模时还原了螺杆的梯形传动牙型，手柄与螺杆采用过盈配合的装配关系，手柄表面做了滚花防滑的细节刻画，渲染时为螺杆、压头、锁紧螺母等运动部件赋予了抛光黄铜材质，通过调整材质的反射率、粗糙度参数，模拟金属件表面的高光反射与细腻金属光泽，与框架的哑光材质形成鲜明的视觉区分，清晰展现产品的结构层次。模型附带可替换的锥形压头配件与备用传动杆，压头与螺杆端部采用锥面定位配合，可根据不同的夹持工况更换压头类型，满足平面、弧面等不同工件表面的压紧需求，避免压伤工件表面。渲染场景采用深色哑光工作台作为承载背景，添加了柔和的环境漫反射光与定向主光源，精准投射出各零件的自然阴影，突出金属材质的光影层次，将装配完成的整体工装与拆解的散件按装配顺序排布在场景中，直观展示产品的装配逻辑与零件构成。设计过程中重点校核了C型框架的开口行程、螺杆的进给行程，确保工装可适配一定厚度范围内的工件夹持需求，同时对螺杆的传动自锁性能进行了结构验证，保证夹持作业时压紧状态不会自行松脱，兼顾了工装的实用性与结构可靠性，整体模型结构完整，细节丰富，可用于机械设计教学、工装方案展示、五金产品开发参考等多个场景。
