方形法兰安装式铝制隔振减震构件

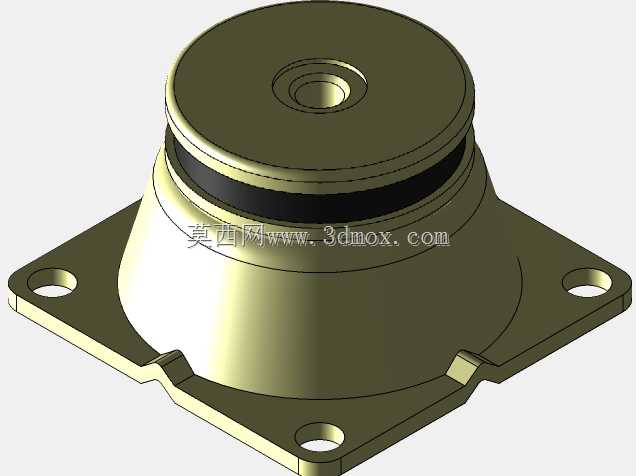

　　在工业设备的振动控制场景里，这类铝制减震构件常被部署在动力机组、精密检测设备、车载电子机柜的安装基面与承载机架之间，用来阻断设备运行产生的振动波向安装基础传递，同时抵消外部环境传导来的振动冲击对设备内部精密组件的影响。不同于传统橡胶减震垫的无定位安装形式，这款构件采用方形法兰底座结构，底座四个角预留了贯通安装孔，安装时可直接通过螺栓将底座固定在设备机架的安装平面上，法兰底座的边缘做了局部切边让位设计，能适配安装空间局促、周边有凸起结构的安装场景，避免安装时与周边结构件发生干涉。构件上部为圆形承载台，台面中心设置了同轴定位沉孔，当被承载设备落装到减震器上时，设备底部的定位凸台可直接嵌入该沉孔，无需额外调整定位就能保证设备安装的同轴度，

　　减少安装对位的工作量。中间的弹性阻尼层被上下铝制基体完全包覆约束，不会像外露橡胶减震件那样长期暴露在油污、粉尘环境中出现橡胶老化开裂的问题，铝制基体的表面做了氧化防护处理，能适应常规工业车间的温湿度环境，不会轻易出现锈蚀剥落的情况。从承载参数区间来看，这款减震器单支可覆盖20至120daN的承载范围，单组搭配使用时可承载总重1250kg的设备，选型时可根据设备的总重量、重心分布确定单台设备的减震器布置数量，通常动力类设备会在四个安装角各布置一支，重心偏移较大的设备可在重心偏移侧适当增加布置数量，保证每支减震器的承载量处于额定区间内，避免单支过载导致减震性能衰减甚至结构损坏。设计这类减震构件的三维模型时，首先要确定安装边界的适配性，

　　法兰底座的安装孔中心距要匹配主流工业设备的通用安装孔位规格，底座的厚度要满足螺栓锁紧时的结构强度要求，避免螺栓锁紧力过大导致底座变形；上部承载台的直径要适配常见设备底部的安装接触面尺寸，中心定位沉孔的深度不宜过深，否则会影响设备安装后的贴合度，沉孔的直径公差要控制在合理范围，既保证定位凸台能顺利嵌入，又不会因为间隙过大失去定位作用。中间弹性层的厚度与阻尼配比是决定减震性能的核心，建模时要预留弹性层的压缩变形空间，保证减震器在额定承载下的压缩量处于设计区间，避免弹性层被压死失去隔振效果；上下铝制基体与弹性层的结合面要设计成带卡合的结构形式，避免长期受振动冲击出现弹性层与铝基体脱胶分离的问题。在实际设备装配场景中，

　　这类减震器的安装高度一致性会直接影响设备的调平效果，建模时要严格控制总高度的尺寸公差，保证同批次产品的高度偏差控制在小范围内，减少设备安装时的调平垫片使用量。对于有水平隔振需求的场景，这类带法兰定位的减震器相比圆柱形无固定的减震脚垫，能提供更好的水平方向限位能力，避免设备受水平冲击时出现移位滑脱的问题，尤其适合车载移动设备、有频繁启停冲击的工业机组使用。建模过程中还要注意安装孔的倒角处理，孔位边缘做倒角可以避免螺栓穿装时刮伤螺栓螺纹，也能减少应力集中导致的底座孔位开裂问题；法兰底座的边角做了圆弧过渡，既可以避免安装时划伤操作人员，也能减少铸造或机加工过程中的应力集中点，提升构件的整体结构强度。
