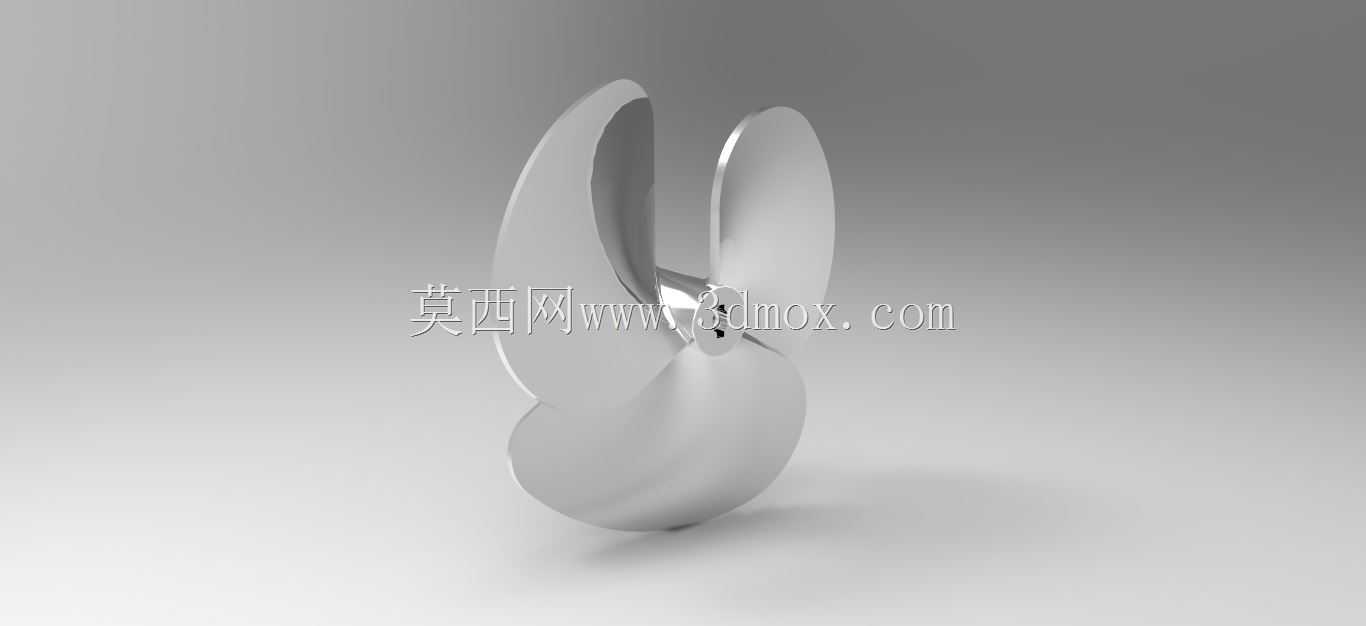

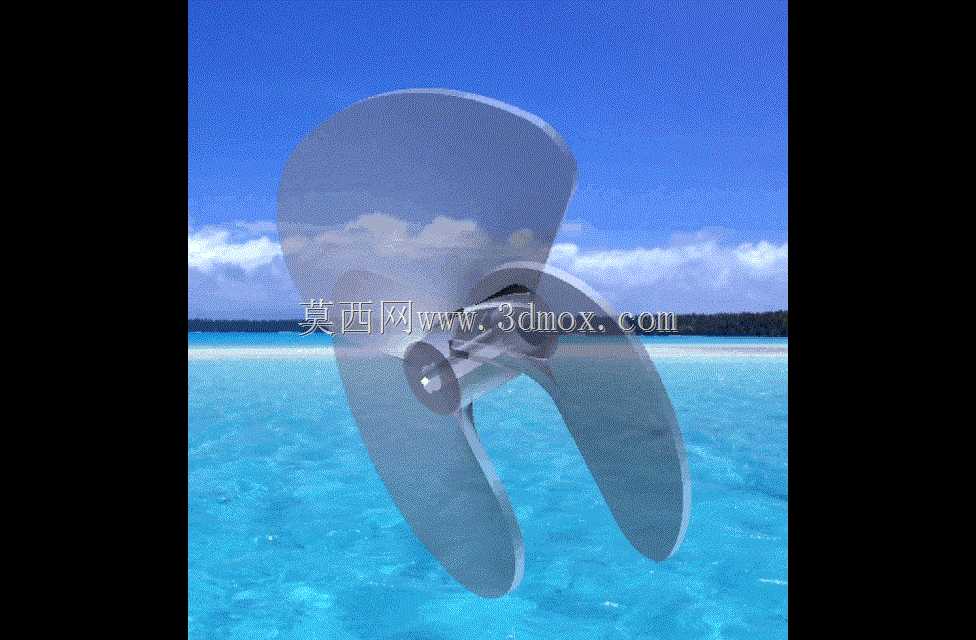

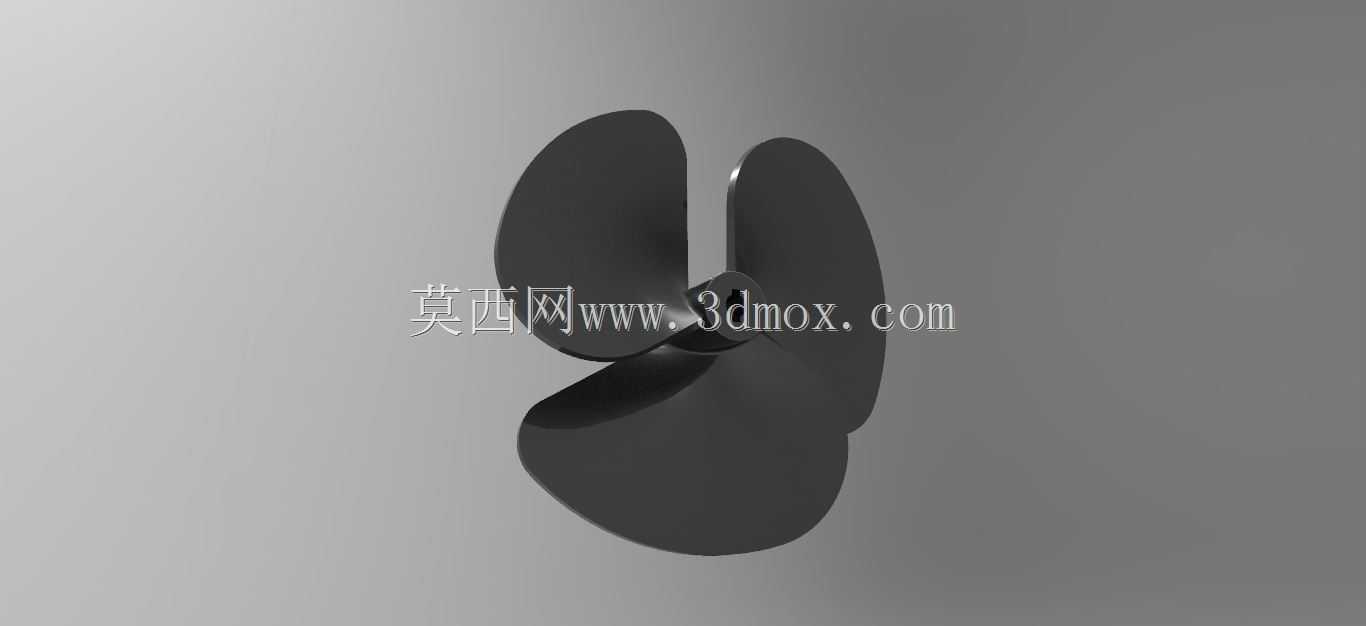

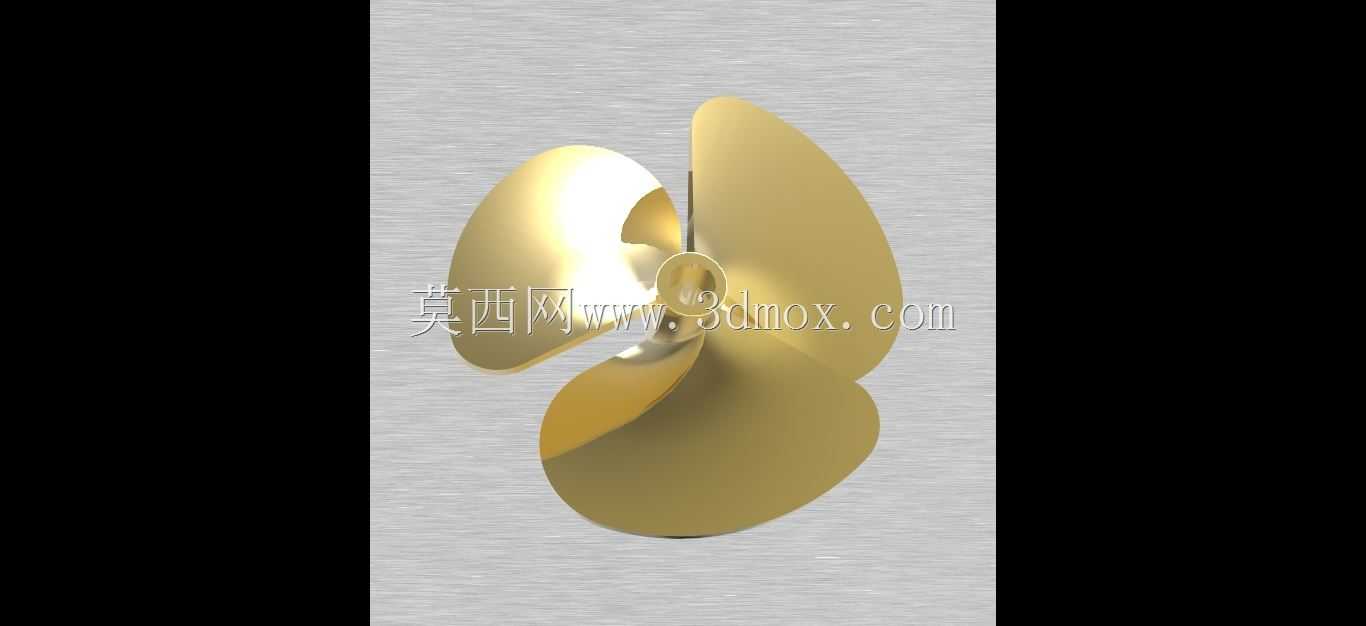

在流体动力推进场景中,螺旋桨是将旋转机械能转化为流体轴向推力的核心部件,这类三叶结构的螺旋桨常应用在小型通风设备、低压流体输送装置以及小型水上载具的动力端,其工作状态直接决定整套设备的动力转化效率与运行稳定性。从实际工程应用来看,这类带曲面纹理的桨叶设计,并非单纯为了外观呈现,而是在常规光滑桨叶的基础上,通过表面微结构调整桨叶表面的流体附面层状态,降低桨叶高速旋转时的紊流损耗,在相同转速下能获得更稳定的推力输出,同时减少桨叶表面的流体剥离带来的振动与噪音。
设计这类螺旋桨时,首先要明确安装边界的约束条件:桨毂中心的安装孔需要匹配对应动力输出轴的直径与键槽尺寸,确保动力传递过程中无相对滑动,桨叶的旋转外径需要适配安装腔体的内部空间,预留足够的安全间隙,避免高速旋转时桨叶与腔体壁面发生剐蹭。从结构逻辑来看,三个桨叶沿桨毂周向呈120度均匀分布,这种等分布局能让旋转过程中的离心力相互平衡,降低动力输出轴的径向载荷,延长轴承部件的使用寿命。桨叶的截面从根部到梢部采用渐变翼型设计,根部截面厚度更大,用来承担旋转时的离心力与流体反作用力带来的弯曲载荷,梢部截面更薄,能减少桨叶尖端的涡流损耗,提升整体推进效率。

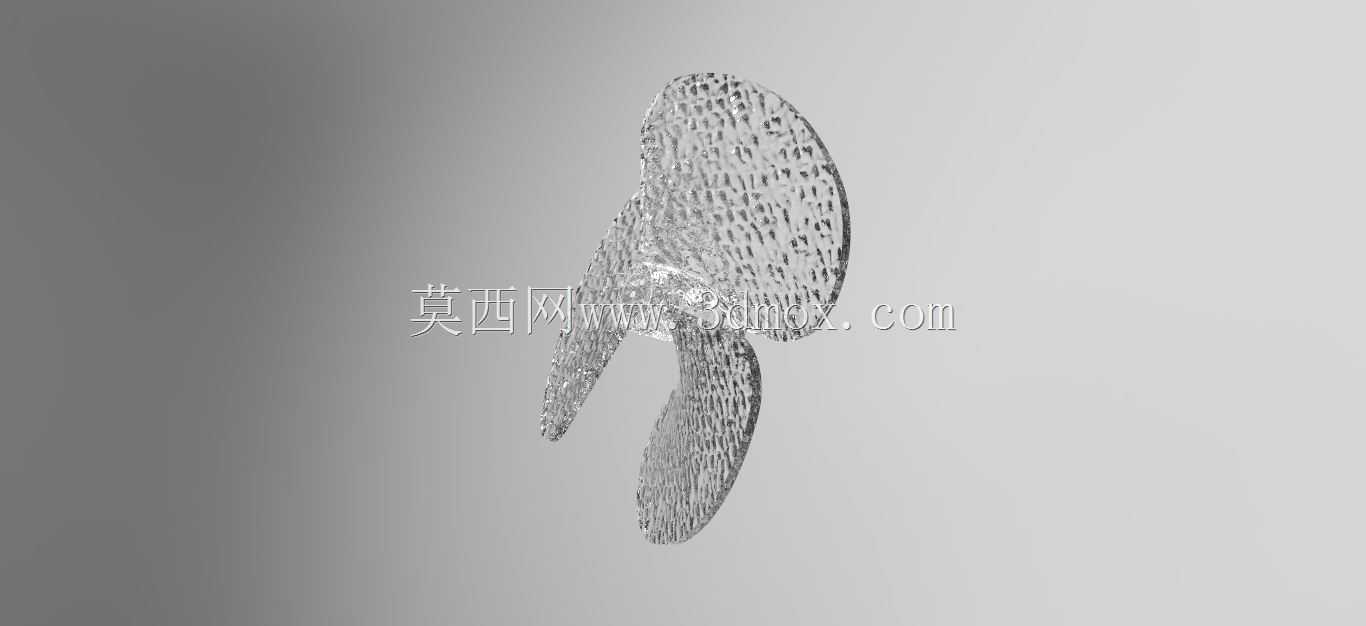

表面的凹凸纹理结构,在建模时需要沿桨叶曲面的法向进行阵列排布,确保纹理方向与流体流经桨叶的方向形成特定夹角,打乱附面层内的层流状态,延缓流体分离的位置,这一设计在低转速工况下的效率提升效果尤为明显,适合应用在对噪音控制有要求的民用通风、小型动力设备场景。实际选型时,需要匹配动力端的额定转速与输出扭矩,若转速超出设计阈值,桨叶根部的应力会快速上升,长期运行可能出现疲劳裂纹;若安装同轴度偏差过大,会导致旋转过程中动平衡超标,带来整机振动加剧的问题。
建模过程中需要重点关注桨叶与桨毂的过渡圆角设计,这个位置是应力集中的高发区域,过小的圆角会在载荷循环作用下萌生裂纹,过大的圆角则会干扰桨叶根部的流体流态,降低推进效率,需要结合受力仿真结果反复调整圆角半径,兼顾结构强度与流体性能。桨叶的扭角从根部到梢部呈线性递减趋势,确保不同半径位置的桨叶截面都能以合适的攻角接触流体,避免局部攻角过大出现失速现象。这类螺旋桨的安装通常采用轴孔配合加轴向锁紧的方式,安装时需要保证桨叶端面与动力轴的垂直度,否则会导致旋转时的推力方向出现偏斜,影响设备的运行稳定性。在日常运维场景中,这类带表面纹理的桨叶需要定期清理纹理缝隙内的积尘或杂物,避免附着物导致桨叶动平衡失效,尤其是在含尘量较高的通风场景下,附着物的不均匀分布会大幅提升运行噪音与轴承载荷。
