带密封结构单列深沟球轴承三维结构

　　在各类旋转传动设备的轴系设计中，单列深沟球轴承是应用覆盖范围最广的滚动支承元件，从普通民用家电的电机转子支承，到工业输送线的辊筒轴端固定，再到中小型机床的主轴辅助支承、农用机械的传动轮轴定位，几乎所有存在径向旋转载荷、伴随少量轴向窜动的工况场景，都能见到这类轴承的应用。这类轴承的核心功能是为旋转轴提供稳定的径向支承，同时可承受一定比例的双向轴向载荷，相比滑动轴承，其滚动摩擦的结构形式能大幅降低轴系运转过程中的摩擦损耗，减少启动阶段的阻力矩，同时在合理的润滑与密封条件下，能长期维持稳定的运转精度，不需要频繁的维护调整。

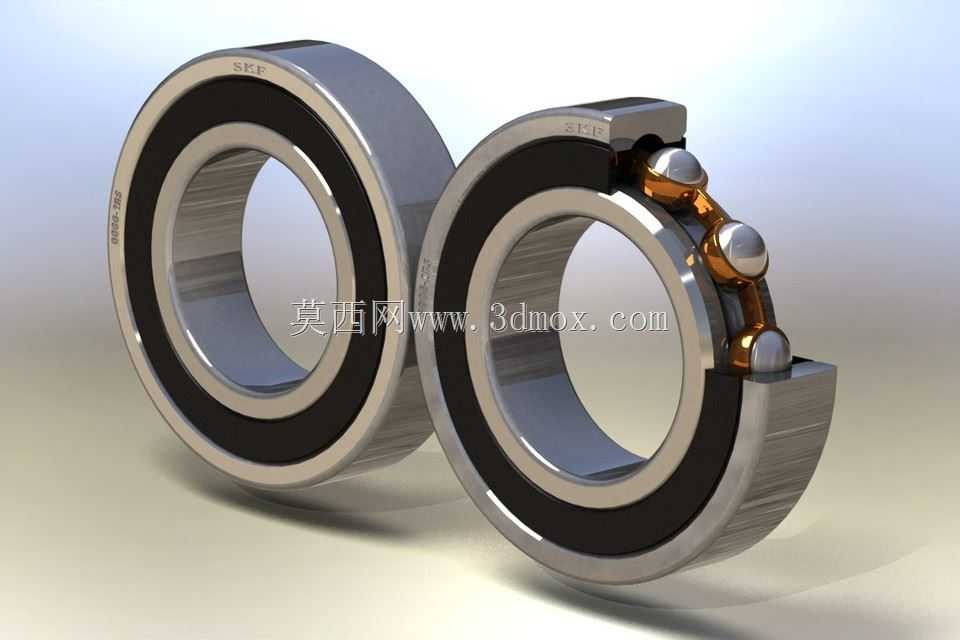

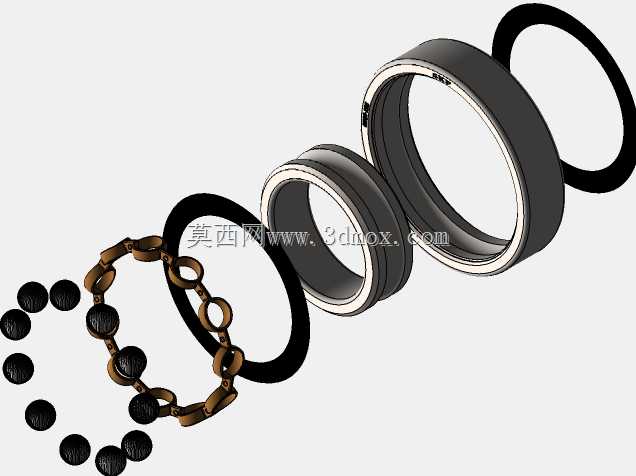

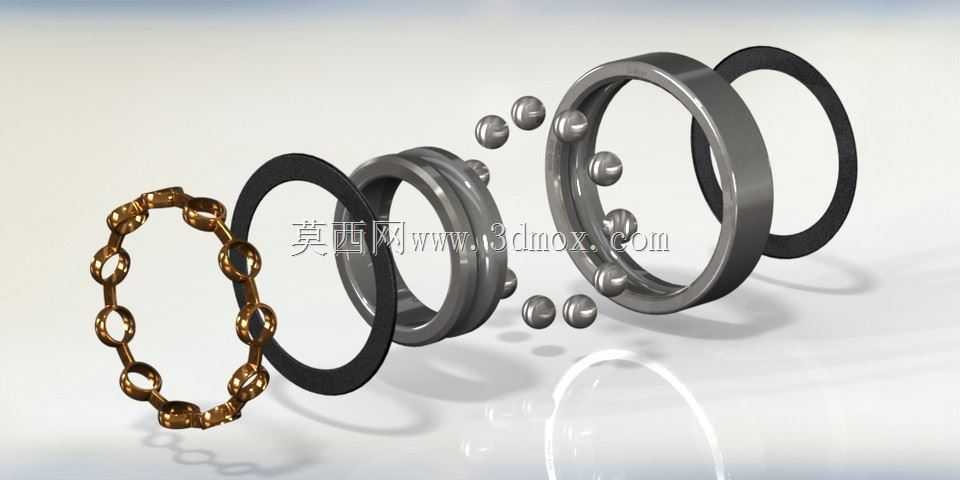

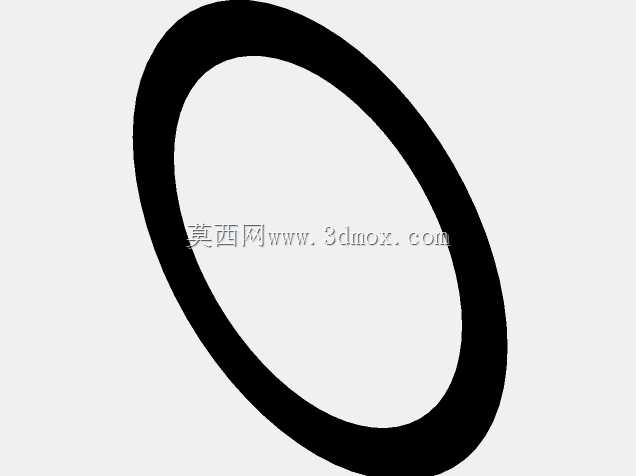

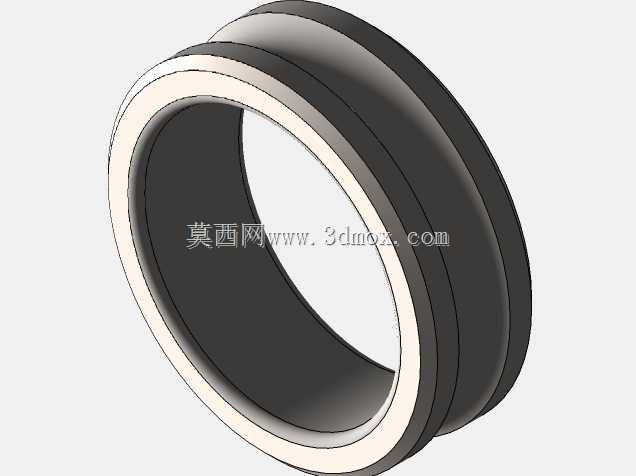

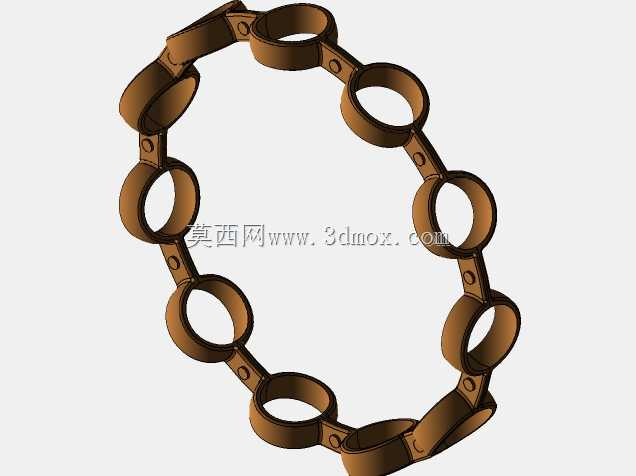

　　从结构设计逻辑来看，这款带双侧接触式密封的单列深沟球轴承，整体由内圈、外圈、滚动钢球、保持架、密封胶圈五个核心部分组成。内圈与轴颈采用过盈配合装配，随轴一同旋转，内圈外侧加工有连续的弧形滚道，滚道的曲率半径略大于钢球半径，保证钢球在滚道内滚动时能形成均匀的接触应力带，避免局部应力集中造成的早期点蚀失效。外圈通常安装在轴承座或者设备壳体的安装孔内，多为过渡或者小间隙配合，起到固定支承的作用，其内侧面的滚道与内圈滚道曲率匹配，共同构成钢球的滚动运行轨道。滚动体采用高精度轴承钢球，沿滚道圆周均匀分布，是承受径向与轴向载荷的核心受力元件，钢球的直径、数量直接决定了轴承的额定动载荷与静载荷能力，设计时需要根据轴系的实际受力大小、预期寿命计算选型。保持架采用冲压钢板或者工程尼龙材质，作用是将相邻钢球均匀分隔开，避免钢球在运转过程中相互接触碰撞，减少额外的摩擦与磨损，同时引导钢球在滚道内正确运转，在轴承无载荷区时防止钢球脱落。两侧的密封胶圈采用丁腈橡胶材质，内嵌金属骨架增强刚性，密封唇口与内圈外侧的密封槽紧密贴合，能有效阻挡外界的灰尘、水汽、金属碎屑进入轴承内部滚道区域，同时防止轴承内部填充的润滑脂泄漏，这种密封结构特别适合在粉尘较多、存在少量喷淋的开式工况下使用，相比开式无密封的轴承，能大幅延长维护周期，降低润滑脂的补充频率。

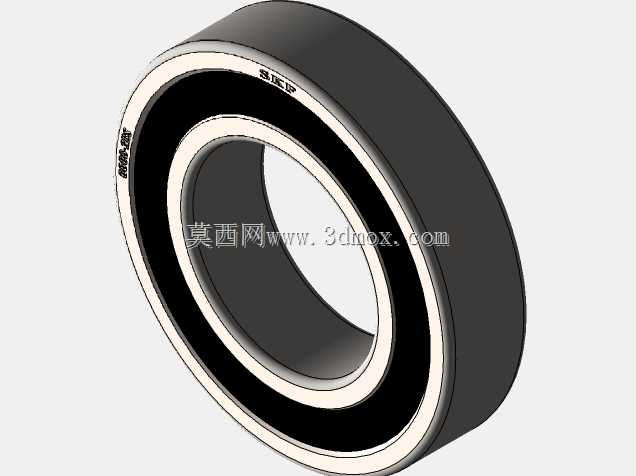

　　在外形尺寸与安装边界方面，这类轴承的尺寸遵循通用的深沟球轴承标准系列，设计建模时严格控制内圈内径、外圈外径、轴承宽度三个核心安装尺寸的公差，保证与标准轴颈、轴承座孔的互换性。内圈的两端面与轴肩的贴合面需要保证足够的平面度，轴肩的高度不能超过内圈的倒角尺寸，避免装配时轴肩与轴承端面无法贴合到位，同时要预留出拆卸时拉马的卡爪位置，方便后期维护拆卸。外圈的安装座孔台肩高度同样需要控制在外圈倒角尺寸范围内，台肩的圆角半径要小于轴承外圈的倒角半径，防止装配时出现干涉。密封胶圈的外径略小于外圈外径，内径与内圈密封槽的配合过盈量控制在合理范围，过盈量过大会造成密封唇与内圈的摩擦阻力过大，提升轴承的运转温升，过盈量过小则会导致密封失效，出现润滑脂泄漏或者杂质侵入的问题。建模过程中对滚道的曲率中心偏移量、钢球与滚道的接触角、保持架的兜孔间隙都做了符合工程实际的还原，能直接用于轴系的装配干涉检查、运转模拟，也可以作为设备选型阶段的三维占位模型，辅助完成整体设备的布局设计，验证轴系的轴向窜动间隙、密封件与周边零件的安全距离，避免设计阶段出现结构干涉的问题。在实际选型应用中，这类密封型深沟球轴承不需要额外加装密封端盖，能简化轴承座的结构设计，减少零件数量，降低整体装配的工作量，尤其适合对结构紧凑性有要求的中小型传动设备。
