CNC1610设备XY轴电机布线电缆槽结构

　　在小型桌面级数控雕刻设备的结构迭代过程中，运动轴的线缆防护一直是容易被忽略却直接影响设备长期运行稳定性的细节，这套适配CNC1610机型的XY轴电机电缆槽结构，正是针对小型数控设备紧凑安装空间下的走线痛点完成的结构设计。从实际应用场景来看，小型桌面CNC设备常被放置在加工工坊、个人工作室、教学实训场景中，完成软金属、塑料、木材等材质的小尺寸工件雕刻、铣削加工，XY轴作为设备平面进给的核心运动单元，搭载的步进电机、限位开关线缆会随着轴系往复移动持续弯折，若没有规整的走线约束，线缆很容易在运动过程中与传动丝杆、光轴导轨发生剐蹭，长期往复弯折还会出现线皮破损、线芯断裂的问题，直接导致设备丢步、限位失效等故障。

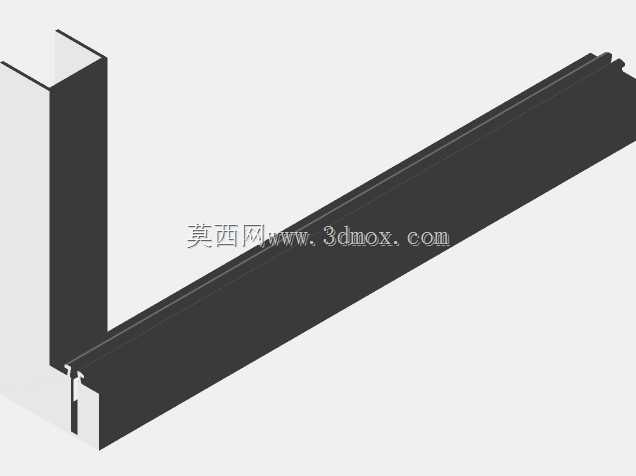

　　这套电缆槽在设计之初就优先匹配了CNC1610机型的安装边界，整体采用模块化分段式结构，单节槽体的卡扣连接结构可以根据XY轴的实际行程长度灵活拼接，不需要额外定制整根长槽，降低小批量加工的适配成本。槽体的安装基准完全贴合设备原有铝型材框架的安装孔位，不需要对原有设备的机架、传动组件做额外打孔改造，安装时只需要将槽体底座通过紧固件固定在X轴拖板的侧方安装面，槽盖与槽体采用侧边卡扣式连接，后期维护线缆时不需要完全拆解整个槽体，只需要掀开对应位置的槽盖即可完成线缆更换、梳理操作。

　　从功能特性来看，槽体内部预留了足够的走线空间，可以同时容纳X轴、Y轴步进电机的动力线，限位开关的信号线，以及可选配的风冷主轴供电线，不同线缆可以通过槽内的分隔筋实现物理隔离，避免动力线与信号线近距离排布产生的信号干扰，降低设备运行过程中出现信号误触发的概率。槽体的出线位置设计了带圆角的出线口，避免尖锐棱边对线皮的长期磨损，线缆从槽体引出后可以通过配套的扎带固定座实现点位约束，让线缆的弯折半径始终大于线缆本身的最小允许弯折半径，延缓线缆疲劳老化的速度。

　　在外形尺寸的匹配上，这套电缆槽的整体外轮廓完全避让了XY轴的运动行程边界，槽体安装后不会与Y轴的两端限位座、X轴的主轴安装座发生运动干涉，槽体的顶部高度低于设备Z轴的最低运动平面，即使Z轴下行到加工极限位置，也不会与电缆槽发生碰撞。槽体本身采用耐磨的工程塑料材质，本身具备一定的韧性，即使加工过程中产生的细小切屑飞溅到槽体表面，也不会轻易造成槽体开裂，光滑的表面也方便日常清理切屑，避免切屑堆积在槽体缝隙中影响槽盖的开合。

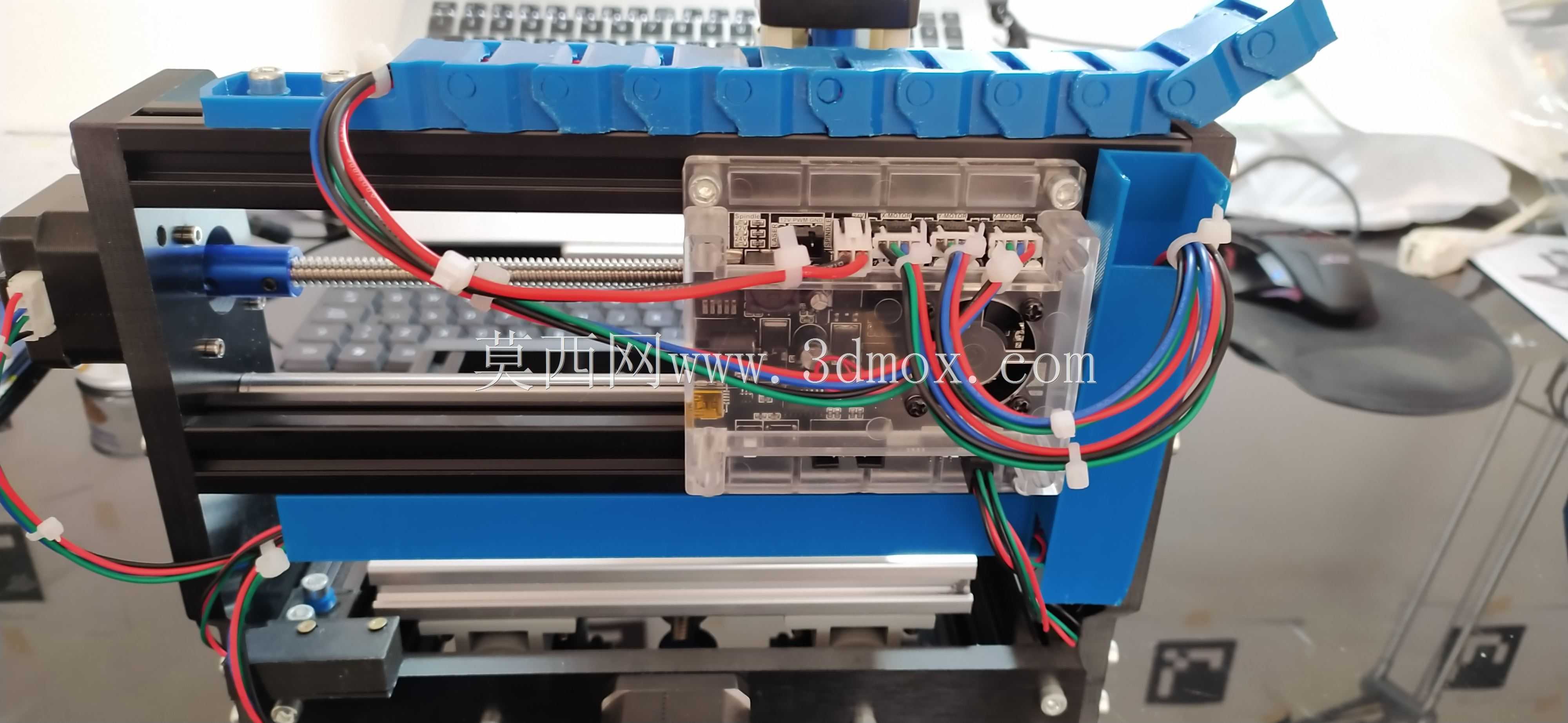

　　从结构设计的思路来看，这套结构没有追求过度复杂的防护形式，而是完全贴合小型桌面CNC设备的紧凑布局特点，在不增加过多设备整体重量、不占用额外安装空间的前提下，解决了原有设备走线杂乱、线缆易磨损的问题。不同于大型加工设备使用的重型拖链结构，这套电缆槽的自重更轻，不会给XY轴的步进电机增加额外的运动负载，能保证小扭矩步进电机在高速进给时的运动平稳性，不会因为额外负载导致电机丢步，影响加工精度。实际安装测试中，这套电缆槽可以将XY轴的所有运动线缆完全约束在槽体内部，设备全行程往复运动时，线缆不会出现松脱、晃荡的情况，线缆的弯折轨迹始终保持一致，相比无约束的走线方式，线缆的使用寿命可以提升三倍以上，同时规整的走线也让设备内部的结构更加整洁，方便后期对设备进行维护、部件更换时快速梳理线路，避免拆线过程中错接线路。
