CNC1610设备用降噪减振X轴螺母支架

　　在小型桌面级数控雕刻、铣削加工场景中，CNC1610这类紧凑型设备凭借占地小、成本可控的特点，广泛应用于小件打样、软质材料加工、个人DIY制作等场景，但这类设备受限于机身结构紧凑、型材壁厚较薄的设计局限，X轴传动系统在往复进给过程中，丝杠螺母与安装座之间的刚性碰撞、传动间隙带来的振动会直接传导至机身框架，不仅会放大加工过程中的运行噪音，长期振动还会导致刀具振纹、加工精度漂移，甚至加快导轨、丝杠等传动件的磨损速率。这款X轴螺母支架正是针对该类设备的传动痛点设计，核心作用是承接T型丝杠的传动螺母，在螺母与X轴滑台之间形成柔性缓冲的安装过渡结构，抵消丝杠转动过程中产生的径向窜动与轴向冲击，从传动链路的中间环节切断振动传导路径，最终实现降低运行噪音、提升进给平稳性的效果。

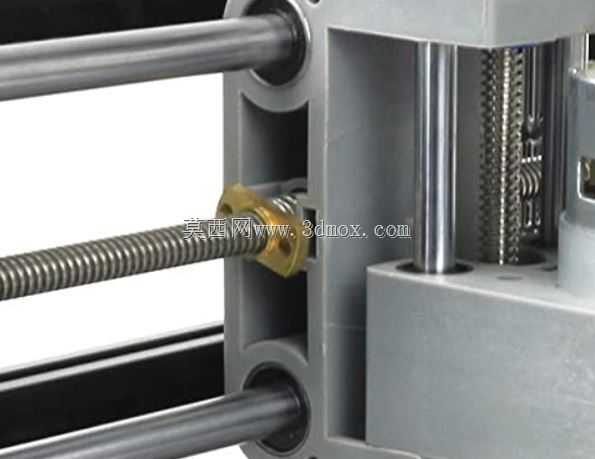

　　从实际安装适配性来看，该支架的安装边界完全匹配CNC1610设备的X轴滑台安装孔位，两侧的圆弧避让结构刚好适配直径8mm的光轴导轨安装空间，不会与导轨滑块、滑台侧立板产生运动干涉；支架中部的安装槽采用适配T型丝杠螺母的方形卡位设计，可直接嵌入常规规格的消隙螺母，无需额外加工转接垫片，安装时仅需通过对应规格的螺丝将支架锁紧在X轴滑台的预设安装位，再将螺母卡入支架中部的固定槽即可完成装配，不需要对原有设备的机身结构做任何打孔、切削改装，适配成本极低。

　　设计层面上，这款支架没有采用传统螺母座的全刚性包裹结构，而是在螺母卡位区域预留了微量的形变缓冲空间，当丝杠转动带动螺母做直线进给时，螺母因丝杠同轴度误差产生的微小径向偏移可以通过支架的缓冲结构吸收，避免刚性硬接触带来的振动传导；支架主体采用工程塑料材质加工，自身具备一定的阻尼特性，相比金属材质的螺母座，能够更好地吸收传动过程中的高频振动，同时不会因为金属碰撞产生额外的异响。支架两侧的导向臂结构紧贴滑台安装面，在锁紧后可保证自身安装平面与丝杠轴线的平行度，避免因支架安装偏斜导致螺母卡滞、进给阻力增大的问题。

　　在实际加工场景中，安装该支架后的CNC1610设备，在高速往复进给时的运行噪音可明显降低，尤其是在加工亚克力、PVC这类易产生振纹的软质材料时，刀具切削过程中的振动被支架缓冲吸收后，加工表面的刀纹更均匀，不会出现因X轴窜动导致的台阶状振纹；同时，振动的降低也能减少丝杠与螺母之间的异常磨损，延长传动组件的使用寿命，对于长期使用的桌面级CNC设备来说，不需要更换整套传动组件，仅通过加装该支架就能提升整机运行稳定性，实用性较强。

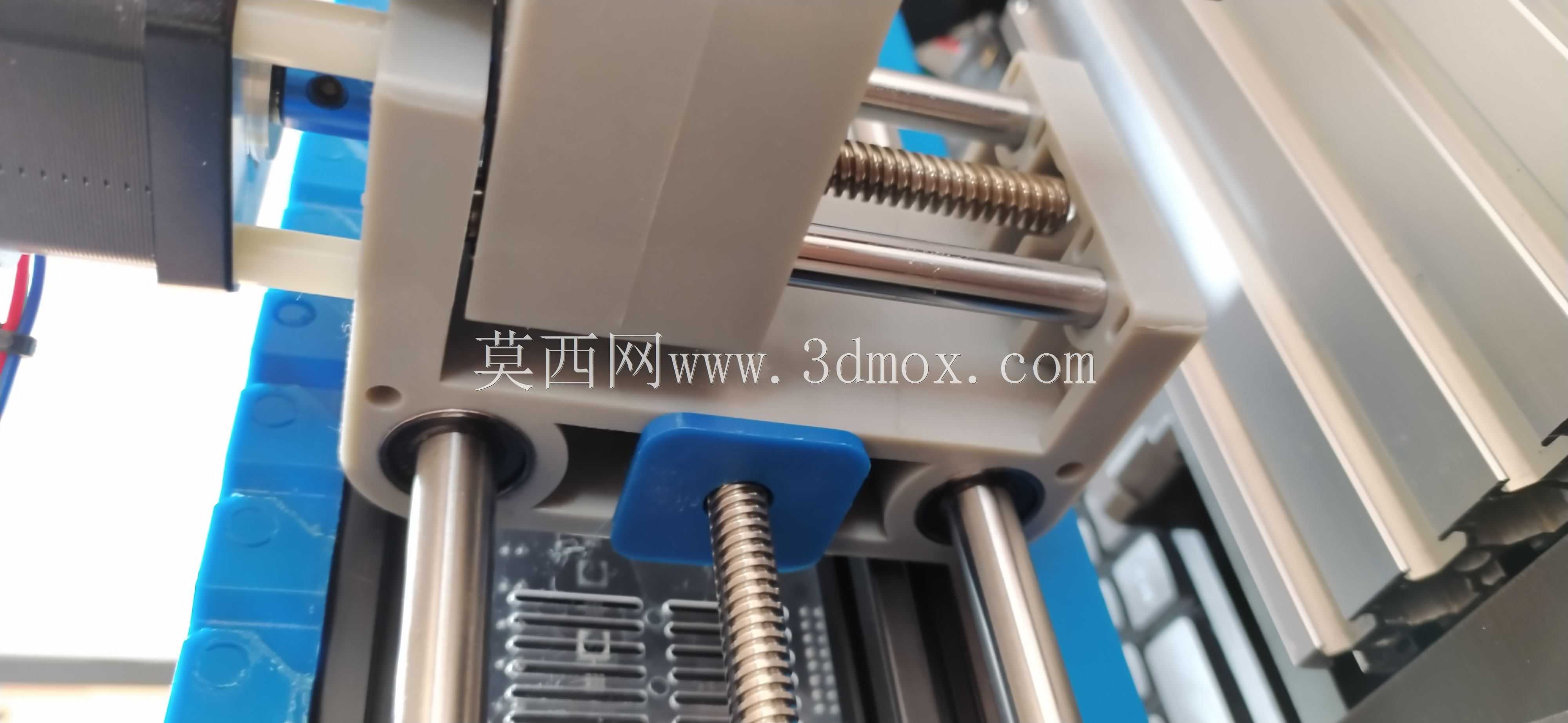

　　从结构细节来看，支架下方的蓝色卡扣结构用于锁紧嵌入的螺母，避免设备在快速换向时螺母从卡位槽中脱出，卡扣的锁紧力度适中，既可以固定螺母的轴向位置，又不会完全限制螺母的微量浮动，保证缓冲减振的效果能够正常发挥；支架的所有棱边都做了圆角处理，安装时不会划伤操作人员的手部，也不会与设备内部的走线产生刮擦，避免线路绝缘层破损的风险。整体结构没有冗余的设计，所有特征都围绕减振、适配、易安装三个核心需求展开，完全匹配小型桌面CNC设备的改装升级需求，也可为同规格小型直线传动机构的螺母固定结构设计提供参考。
