小型数控设备Z轴拖链式线缆防护槽

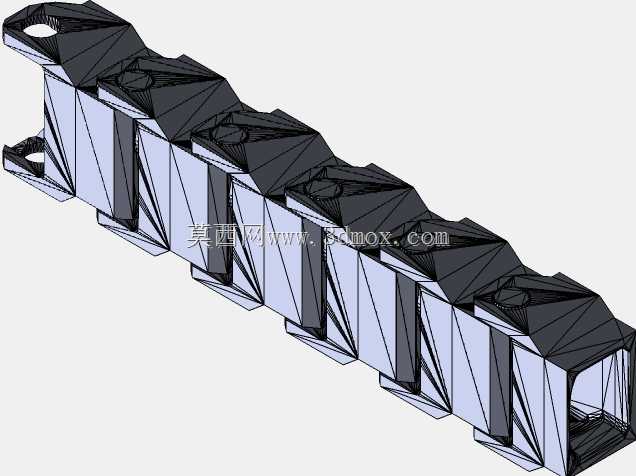

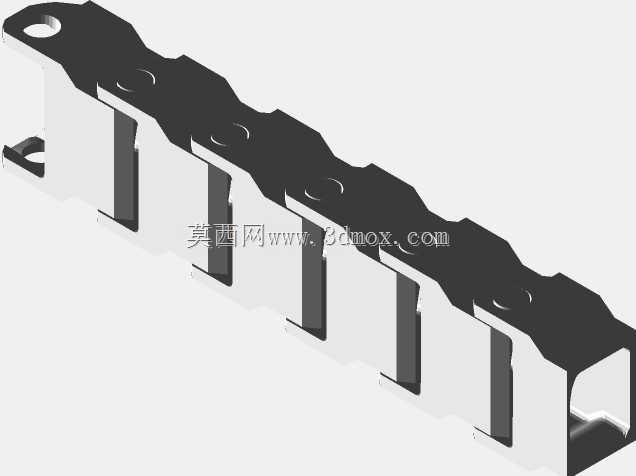

　　这款线缆防护槽是针对小型台式数控加工设备Z轴运动场景开发的走线防护部件，在桌面级CNC加工设备的实际运行中，Z轴会跟随加工工序做频繁的上下往复进给，拖链、电机动力线、主轴信号线、限位开关线缆如果没有规整的防护约束，很容易在运动过程中和立柱、滑台钣金、加工废屑发生剐蹭拉扯，轻则线缆外皮磨损出现信号干扰，重则线缆被扯断导致设备停机，甚至引发加工撞刀的事故。这款防护槽的设计完全贴合小型CNC1610机型的Z轴安装边界，整体采用分段铰接的结构形式，每一节槽体都可以随Z轴的运动行程做小角度的弯折，不会因为滑台的上下移动出现卡滞，槽体内部预留的走线空间可以同时容纳3-4根不同线径的动力与信号线缆，槽体侧边做了翻边处理，

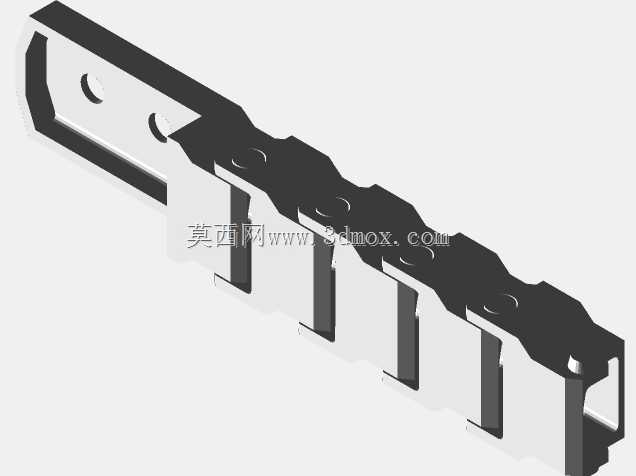

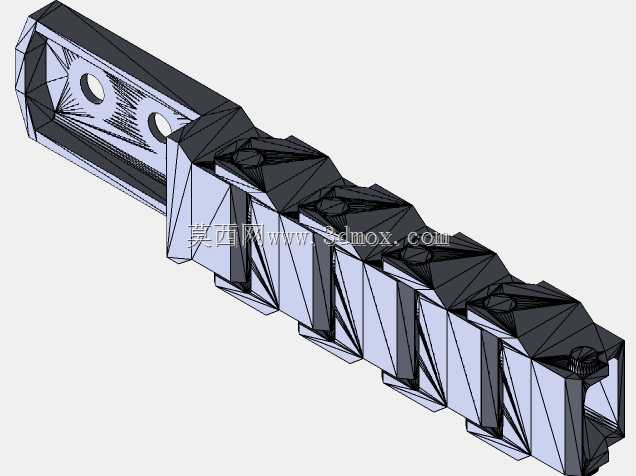

　　不会在穿线的时候划伤线缆外皮。从安装适配性来看，槽体首端的固定孔位完全匹配Z轴滑台的安装螺孔间距，不需要额外做打孔改装，尾端的固定座直接对接立柱侧的走线出口，安装后线缆从槽体内部全程封闭走线，完全和加工区域的废屑、切削液隔离开，避免铝屑、木渣这类加工碎屑进入线缆活动区域造成磨损。设计过程中重点考虑了小型设备的安装空间限制，整体槽体的宽度控制在20mm以内，不会超出Z轴滑台的侧边轮廓，不会和X轴的运动行程产生干涉，每一节铰接部位的配合间隙做了严格控制，既保证弯折的顺畅度，又不会因为间隙过大让废屑卡入铰接缝隙造成拖链卡滞。槽体的承重设计也做了针对性优化，在Z轴全行程快速移动的工况下，槽体不会因为自身重量和线缆的拉扯出现下垂变形，

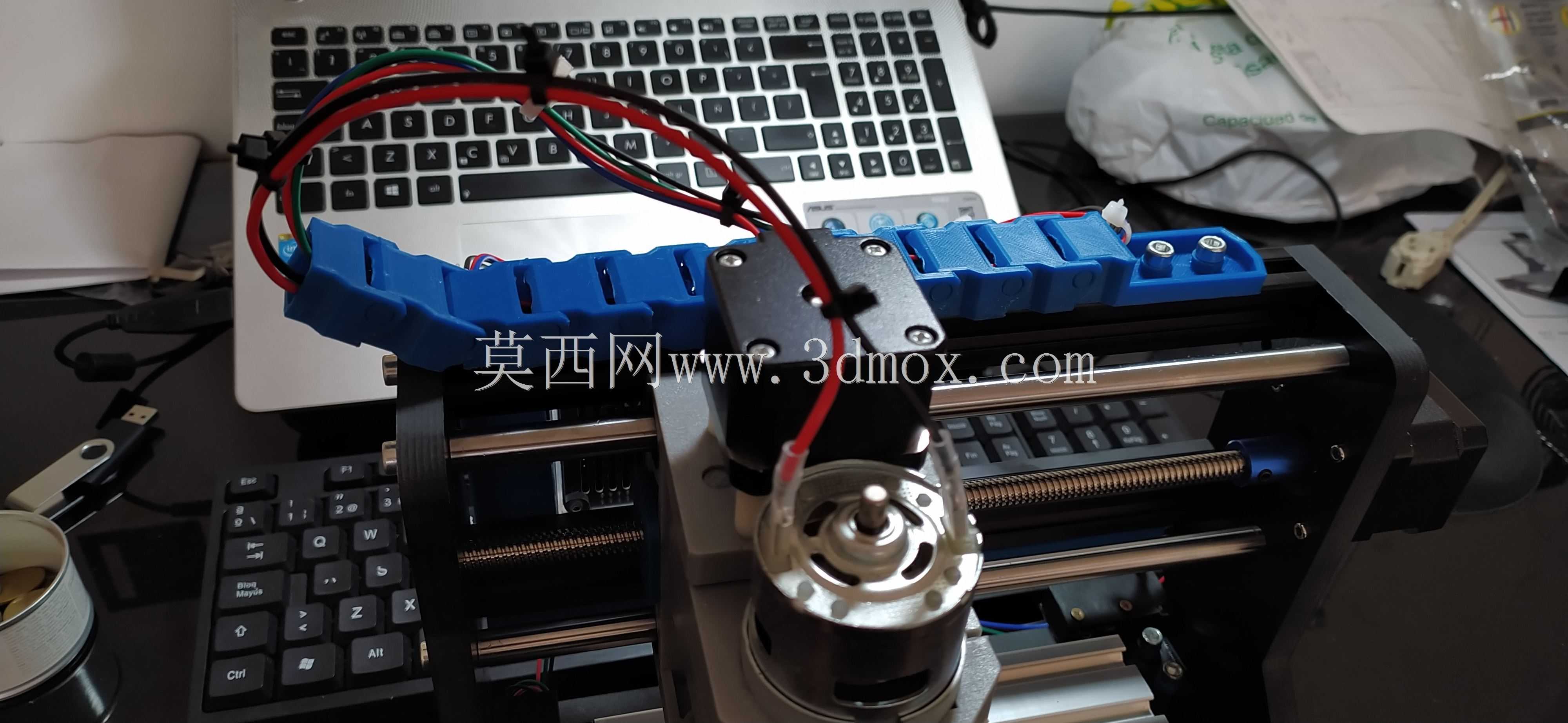

　　长期往复运动也不会出现铰接部位松旷的问题。在实际设备装配场景中，这款防护槽可以替代传统的开放式扎带固定走线方式，让Z轴的线缆排布更加规整，设备后期维护的时候，只需要打开槽体的上盖就可以检查线缆状态，不需要拆除全部的扎带重新整理，大幅降低设备的线缆维护成本。针对小型雕刻、PCB加工这类轻载数控设备的Z轴运动特性，这款防护槽的弯折半径做了适配性设计，不会因为弯折半径过小导致线缆内部的线芯出现长期弯折疲劳断裂，有效延长随动线缆的使用寿命。槽体的结构强度也适配桌面设备的使用场景，采用轻量化的结构设计，不会给Z轴滑台增加额外的运动负载，不会影响Z轴的进给精度和响应速度。
