十米级玻纤电杆配套固定支座结构设计

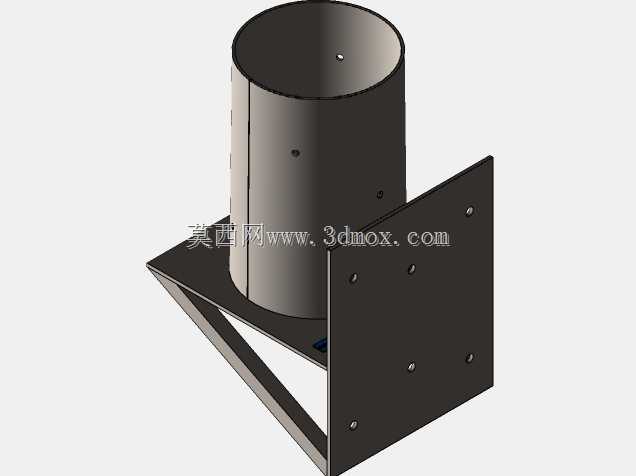

　　在户外架空线路、园区临时供电、郊野通讯基站配套的杆体架设场景中，杆体底部的固定支座是决定整杆抗倾覆能力、长期服役稳定性的核心构件，这款适配10至12米高度玻璃纤维电杆的支座，正是针对玻纤杆自身材质特性、户外安装工况做的定向结构设计。不同于传统水泥电杆的现浇基础或钢制电杆的焊接底座，玻璃纤维杆本身具备质量轻、绝缘性好、耐腐蚀但径向抗挤压强度弱于钢杆的特点，设计时首先要规避局部应力集中导致的杆壁破损问题——支座上部的圆柱套筒段内径与玻纤杆外径做了小间隙配合，套筒壁上预留的多组径向安装孔，可通过穿装螺栓对杆体形成周向均匀抱紧，避免单点锁紧造成的杆壁压裂，套筒高度经过受力验算，足够的抱紧长度能分散杆体受风载时传递到根部的弯矩，不会出现杆体在套筒口处折断的问题。

　　支座下部的结构采用了正交安装板加三角斜撑的组合形式，垂直方向的安装板可贴装在建筑外墙、混凝土承台侧壁、钢结构立柱侧面等现成构筑物上，水平方向的安装板可落地固定在混凝土基础顶面，两种安装面的预留孔位均做了等距排布，适配常规的膨胀螺栓、化学锚栓安装尺寸，不管是地面直立安装还是侧墙附装都能直接适配，不需要额外加工转接件。两块安装板之间焊接的三角斜撑，直接承接套筒传递下来的竖向载荷与水平弯矩，斜撑的角度设置在45度区间，能以最少的材料用量实现最优的力流传递，避免安装板与套筒连接处出现应力集中导致的焊缝开裂。

　　从安装边界来看，套筒的内径尺寸严格匹配对应规格玻纤杆的外径公差范围，安装时不需要对杆端做额外切削加工，杆体插入套筒后对齐孔位穿装螺栓即可完成初步固定；垂直安装板与水平安装板上的孔位间距，适配市面上主流的M16、M20规格锚栓，安装时可根据现场基础的实际条件选择固定方式，若安装在硬化地面上，仅需打四个对应孔位的膨胀螺栓就能完成固定，相比传统现浇混凝土基础，能大幅缩短施工周期，也方便后期杆体迁移、调整位置时的拆卸作业。

　　实际应用中，这类玻纤杆多用于城区老旧小区的电网改造、景区观光线路的照明与通讯架线、农田里的临时灌溉供电线路架设，这些场景往往不具备大面积开挖浇筑基础的条件，或是对施工周期、基础外观有要求，这款支座的结构设计刚好匹配这类需求：不需要大面积破坏地面铺装，不需要长时间的混凝土养护，构件整体为钢制焊接后做防腐涂装，能适应户外雨淋、温差变化的服役环境，抱紧式的固定方式不会损伤玻纤杆的绝缘层，能充分发挥玻纤杆本身绝缘、耐腐蚀的优势。

　　设计过程中也做了多轮受力校核，针对12米杆体在当地最大风压下的根部弯矩、极端天气下的斜向拉力载荷，分别验算套筒壁厚、安装板厚度、斜撑截面尺寸、焊缝高度的安全余量，确保在额定载荷下所有构件的应力都在材料许用应力范围内，不会出现塑性变形；同时考虑到运输与现场安装的便利性，整个支座为一体化焊接结构，不需要现场拼接组装，单件重量控制在人工可搬运的范围内，不需要大型吊装设备配合，两名施工人员就能完成支座定位、杆体安装的全流程作业。套筒壁上预留的小孔还可作为穿装接地线缆的过孔，方便杆体防雷接地线路的布设，不需要额外在杆体上钻孔，减少对杆体结构的破坏。
