YCNC1610设备端部停止开关电缆盒结构

　　在小型桌面级数控雕刻设备的走线布局里，端部行程触发位置的线缆防护一直是容易被忽略的细节，不少入门级DIY设备在这个位置直接把线缆裸露在外，设备长期往复运行时，线缆反复随拖链弯折，很容易出现外皮磨损、线芯断裂的问题，轻则触发信号丢失导致回零失败，重则线缆短路烧坏驱动板卡。这款适配YCNC1610机型的停止开关电缆盒，就是专门针对这个点位的防护需求设计的布线承载结构。

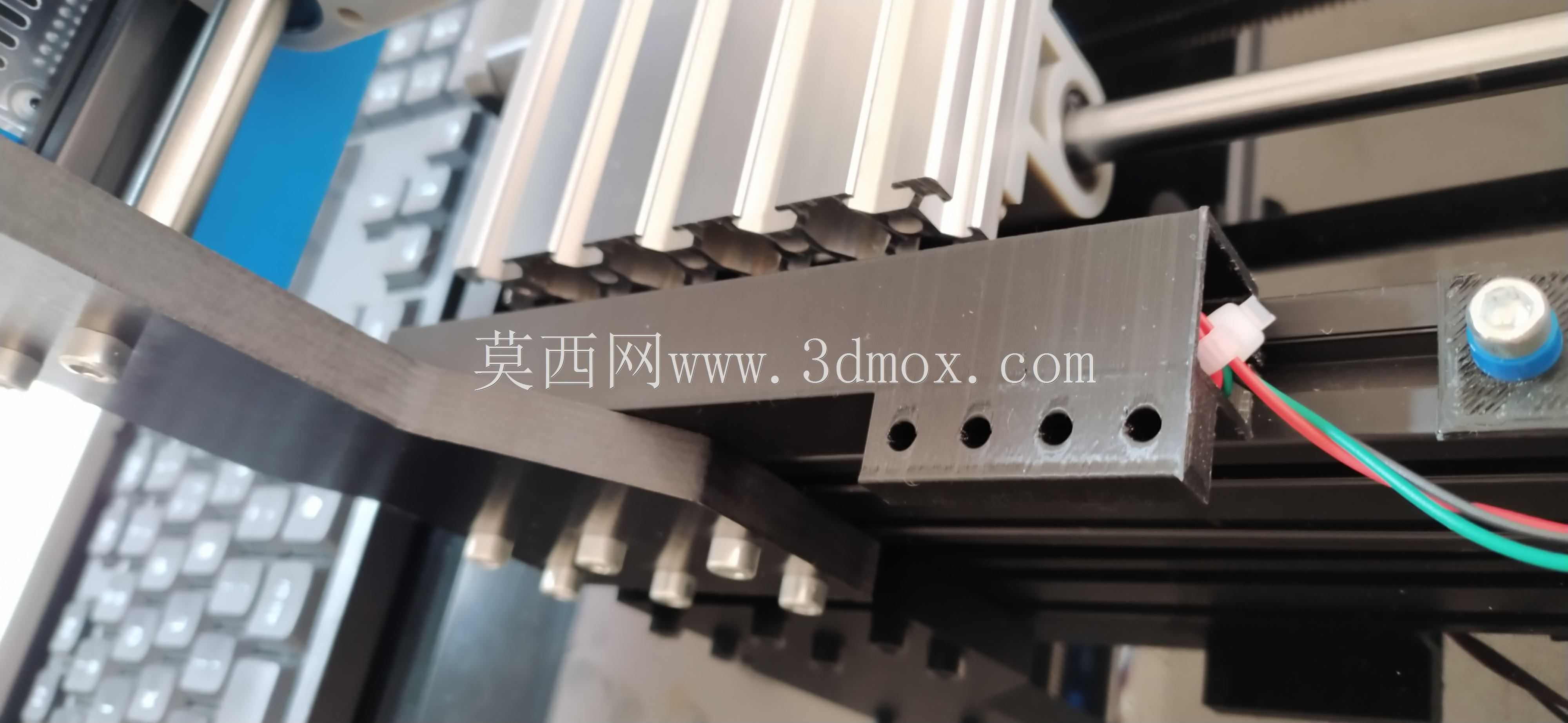

　　从实际安装场景来看，这个电缆盒固定在Y轴行程端部的安装位，刚好对应轴端停止开关的出线位置，设备运行到行程端点触发停止开关时，开关引出的信号线缆、供电线缆不需要直接悬空接入拖链，而是先收纳进这个盒体内部完成规整，再统一引出到主线槽里。盒体侧面预留的4个直径3mm的安装孔，是对应钻架的固定点位，安装时可以直接通过M3螺丝把盒体和端部的钻架结构锁固在一起，不需要额外在型材上打孔攻丝，适配1610机型常用的2020铝型材安装边界，整体外伸尺寸控制在40mm以内，不会超出设备原有行程的安全边界，也不会和轴端的限位撞块产生运动干涉。

　　设计思路上没有做多余的复杂结构，整体采用弯折成型的盒式结构，一侧开口用来嵌入线缆，出线位置预留了对应的缺口，可以刚好卡住带护套的多芯线缆，避免线缆在盒内窜动。盒体的壁厚控制在1.5mm，既保证了足够的结构强度，安装后不会因为设备运行的振动出现形变，也不会过多增加轴端的负载，对于小型步进电机驱动的1610设备来说，这个重量完全在驱动负载的冗余范围内，不会影响轴的运行精度。

　　实际使用中，这个电缆盒除了基础的线缆收纳防护作用，还能对端部的停止开关形成一定的侧向防护，避免加工过程中飞溅的切屑直接落到开关触发面上，导致开关触发卡顿或者误触发。之前不少用户在改装1610设备时，会用热缩管或者电工胶带简单缠绕这个位置的线缆，长期使用后胶带老化脱落，切屑卡进线缆缝隙里很容易磨破线皮，这个一体式的盒体结构把整个出线位置完全包裹住，切屑和切削液都不会直接接触到线缆接头位置，能大幅降低端部开关的线缆故障率。

　　从安装适配性来看，盒体的安装孔位完全对齐1610机型Y轴端部钻架的原有孔位，不需要对原有设备结构做任何改装，直接替换原来的简易压线片就能完成安装，盒体内部的空间可以容纳3-4根直径2mm以内的信号线缆，刚好覆盖停止开关的信号线、状态指示灯线的收纳需求，线缆在盒内可以预留10mm左右的冗余长度，避免长期拉扯导致接线端子松脱。出线口的位置做了微小的圆角处理，不会割伤线缆外皮，即使设备长期往复运行，线缆在出线位置的弯折半径也能保持在5mm以上，符合多芯信号线缆的最小弯折半径要求，不会因为弯折角度过大导致线芯疲劳断裂。

　　很多小型数控设备的故障都出在这类不起眼的布线细节上，这类端部电缆盒虽然结构简单，但是直接决定了设备长期运行的稳定性，尤其是在日常加工木质、塑料这类会产生细碎切屑的材料时，封闭式的盒体能有效阻挡切屑进入线缆连接位置，减少日常维护的清理工作量，也避免切屑堆积导致的开关接触不良问题。
