电机驱动曲柄滑块往复执行机构设计

项目分类:通用机械零部件 发布时间:2022-02-05 ID:541215
  • 电机驱动曲柄滑块往复执行机构设计
  • 电机驱动曲柄滑块往复执行机构设计

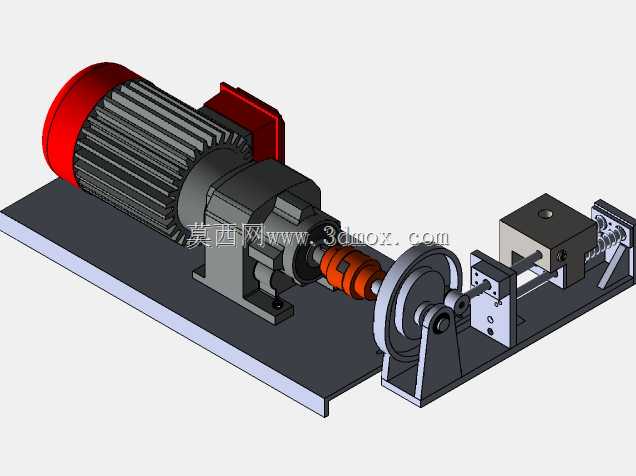

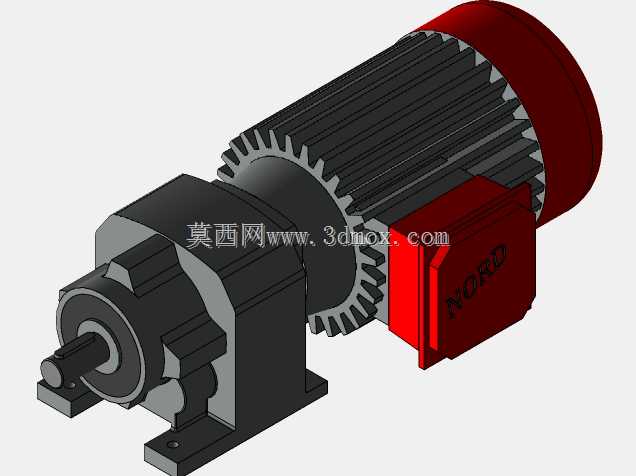

  这套传动执行结构的核心逻辑,是通过旋转动力输入转化为直线往复动作输出,在轻工送料、小型工件冲压、工位节拍推送这类需要固定行程往复动作的场景里,这类结构的应用占比非常高,相比气缸直推的方案,纯机械传动的同步性更好,不需要额外配置气源管线,在无气源配套的小型加工工位适配性更强。从结构布局来看,动力端采用卧式安装的驱动单元,通过联轴器将动力输出到减速增扭单元,减速单元的输出轴直接连接曲柄轮结构,曲柄轮上的偏心销通过连杆与滑动执行块连接,整套传动链的同轴度在设计时做了逐级约束:驱动单元与减速单元的连接面通过止口定位,避免径向窜动,减速单元输出轴与曲柄轮采用平键连接传递扭矩,偏心销与连杆的铰接位置配置了自润滑衬套,降低长期往复动作的磨损量。

  安装底座采用一体化平板式结构,所有功能单元都通过螺栓固定在同一块安装基板上,基板的底部预留了T型槽安装位,可直接固定在标准型材工作台或者设备机架上,安装边界的设计充分考虑了现有工位的适配性,整体横向安装尺寸控制在常规小型工位的容纳范围内,纵向高度不会遮挡工位上下方的配套检测、上料组件。滑动执行部分采用双导向杆约束滑动块的运动轨迹,导向杆两端通过支座固定在基板上,滑动块与导向杆的配合采用直线轴承,降低往复运动的摩擦阻力,同时保证滑动块的运动直线度,避免动作过程中出现卡滞、偏磨的问题。曲柄轮的偏心距直接决定了滑块的往复行程,设计时偏心距可根据实际工位的推送距离需求做调整,更换不同偏心距的曲柄轮即可实现行程变更,不需要改动其余安装结构,

  模块化的设计思路让这套机构的适配场景更宽泛。在动力匹配上,减速单元的减速比根据滑块的往复节拍需求做匹配,常规工况下选择的减速比可让滑块的往复次数控制在每分钟30-60次的区间,适配大多数小型工件的加工节拍,若需要更快的动作频率,可更换更高转速的驱动单元或者调整减速比,同时需要对应校核连杆、铰接销的结构强度,避免高速往复下的结构疲劳失效。整套结构的受力路径非常清晰:驱动单元输出的扭矩经过减速单元放大后,通过曲柄轮转化为连杆的摆动力,最终推动滑块沿导向杆做直线往复动作,所有受力节点都做了对应的强度补强,比如曲柄轮与输出轴的连接位置增加了轴端挡圈防止轴向窜动,连杆两端的铰接销采用开口销防松,滑动块的工作端面预留了工装安装孔位,

  可根据实际作业需求固定推块、压头、夹具等不同的执行末端。在装配调试环节,需要先将驱动单元与减速单元的同轴度调整到位,再固定到底板上,随后安装曲柄轮与连杆,手动盘车确认整个传动链无卡滞点后,再安装导向组件与滑动块,最后调整滑动块的行程限位,避免滑块运动到行程端点时出现刚性碰撞。日常维护层面,铰接位置的衬套需要定期加注润滑脂,导向杆表面保持清洁避免铁屑、灰尘进入直线轴承造成磨损,联轴器的紧固螺栓需要定期检查防松,整套结构没有易损的复杂元器件,长期运行的维护成本很低,适合在批量加工的小型自动化工位上作为基础执行单元使用,也可作为教学演示机构用于机械原理课程的传动结构展示,帮助理解旋转运动转直线运动的传动逻辑。
