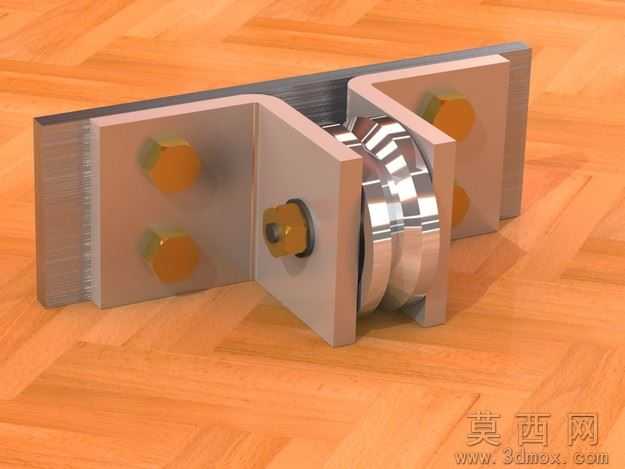

带安装底座的变径槽轮支撑组件

该支撑组件采用三维参数化建模方式完成整体设计，建模过程中优先对核心功能部件即变径槽轮进行参数定义，明确其外径40毫米、内槽口径30毫米的尺寸规格，保证轮体与配套导轨、传动绳索的适配性。建模时先构建轮体的回转体基础特征，通过旋转切除命令加工出中部的环形导向槽，再对轮体两侧的轴孔进行同轴度约束，确保后续与支撑立板装配时转动顺畅无卡滞。支撑结构分为立式支撑板与底部安装底座两部分，立式支撑板采用带圆角的直板结构，在对应轮轴的位置加工出同轴安装孔，孔位边缘做倒角处理避免应力集中，板体与底座之间采用垂直装配约束，保证支撑板与安装面的垂直度误差控制在合理范围内。底部安装底座设计为带延伸安装边的平板结构，安装边上预留两个对称的螺栓过孔，用于配合六角螺母完成组件在设备机架上的固定，建模时对螺栓过孔的位置、孔径做参数化关联，保证与标准紧固件的尺寸匹配。材质与渲染阶段，为轮体赋予金属合金材质，调整材质的反光度与粗糙度参数，还原金属机加工后的哑光金属质感；为支撑立板与底座分别赋予深灰金属与蓝色工程塑料材质，通过材质区分不同部件的功能属性，渲染时添加柔和的环境光与定向光源，突出部件的结构轮廓与装配关系，同时添加真实的阴影效果提升模型的真实感。设计过程中充分考虑组件的装配逻辑，所有配合面均添加对应的装配约束，轮体与支撑板之间添加转动副约束，模拟实际使用时轮体的自由转动状态，螺栓与安装孔、螺母之间添加同轴与面贴合约束，还原真实的紧固件装配效果。整体设计兼顾结构强度与安装便捷性，变径槽轮的设计可适配两种不同规格的导向件，扩大了组件的适用场景，底部双螺栓固定的方式可保证组件安装后的稳定性，避免使用过程中出现偏移晃动，所有结构边角均做圆角或倒角处理，既消除了加工时的锐边安全隐患，也提升了组件的整体美观度。
