万向节连接法兰壳体结构设计

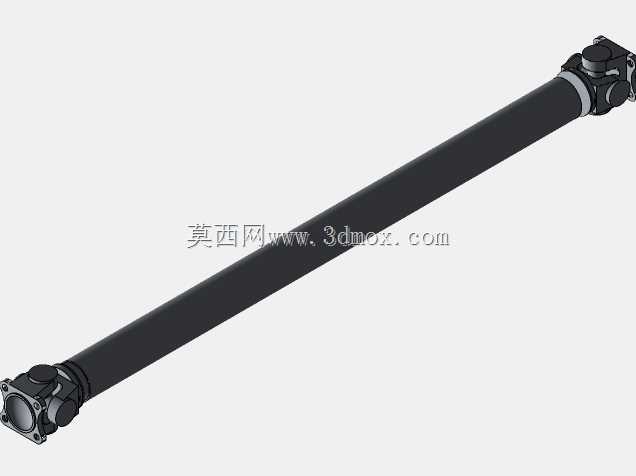

　　在商用车底盘传动系统、工程机械动力传输单元以及特种作业车辆的动力传递路径中，这类带双轴颈的法兰壳体是万向传动装置的核心支撑构件，主要承担十字轴万向节的安装定位、传动轴端的刚性连接以及传动过程中径向、轴向载荷的分散传递作用。不同于普通平面法兰仅做管路或轴端对接的功能，该构件需要同时满足法兰端面的密封贴合要求、十字轴轴颈的转动支撑需求以及相邻传动部件的避让空间要求，设计过程中需要平衡多维度的装配约束与受力条件。从实际装车应用场景来看，这类壳体多用于传动轴靠近变速箱或驱动桥的端部连接位置，当车辆行驶过程中出现悬架跳动、车架形变导致的轴系夹角变化时，壳体内部容纳的十字轴可在轴颈预留的转动间隙内完成角度补偿，保证动力传递过程不出现卡滞或扭矩突变。

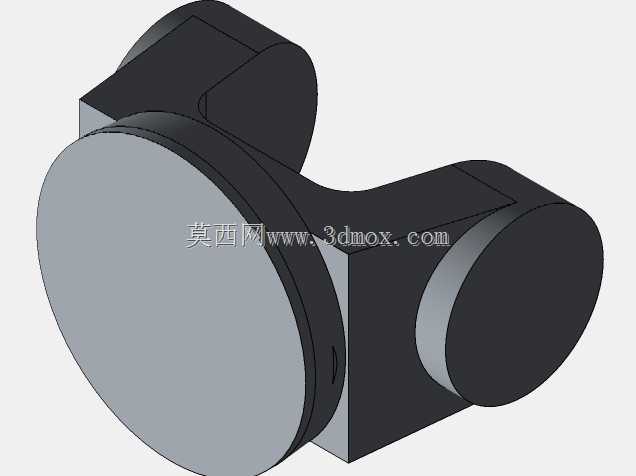

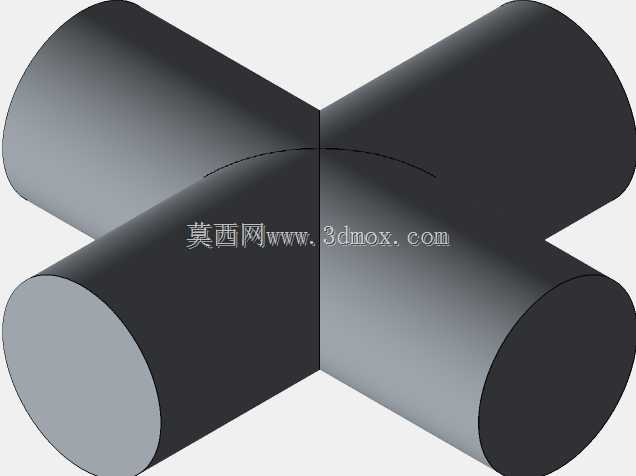

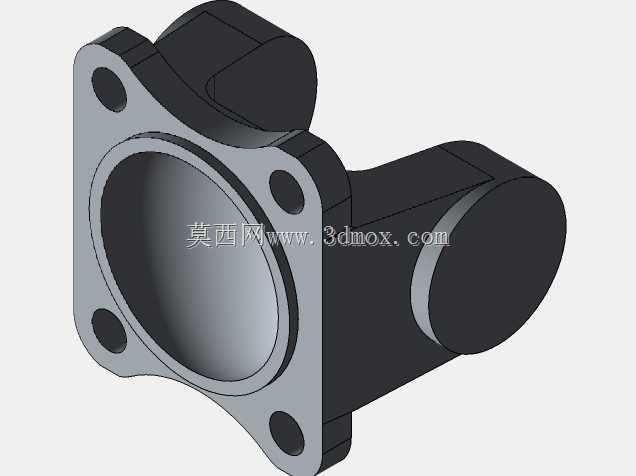

　　设计阶段首先需要确定法兰端面的安装边界，四孔均布的连接孔位需要匹配对接端法兰的螺栓分布圆直径，孔位的位置度公差需要控制在0.1mm以内，避免装配时出现螺栓强行穿入导致的安装应力，长期使用下引发法兰面形变漏油。法兰端面的止口尺寸需要与对接部件的定位凸台做过渡配合，配合公差选取H7/h6，既保证装配时的定位精度，也方便后期维修拆卸。壳体主体的腔体深度需要完全容纳十字轴的摆动空间，腔体内壁与十字轴端面之间预留1.5-2mm的间隙，避免大角度传动时十字轴与壳体内壁发生运动干涉。两侧伸出的轴颈为十字轴的安装支撑位，轴颈的圆柱度公差需要控制在0.008mm以内，表面粗糙度达到Ra1.6，保证滚针轴承装配后转动顺畅，不会出现偏磨导致的早期失效。轴颈根部的过渡圆角需要做R3-R5的圆弧处理，避免应力集中，在承受大扭矩冲击时出现根部断裂的问题。

　　从结构受力角度分析，车辆起步、急加速或经过颠簸路面时，传动系统会产生瞬时冲击扭矩，这些载荷会通过十字轴传递到两侧轴颈，再分散到法兰主体结构上，因此壳体的壁厚设计需要经过有限元强度校核，在安装孔周边、轴颈与主体连接位置做局部加厚处理，其余非受力区域可适当做减薄优化，在保证结构强度满足1.5倍额定扭矩载荷要求的前提下，尽可能降低构件整体重量，减少传动系统的簧下质量，提升车辆行驶的平顺性。壳体的材质一般选用球墨铸铁QT450-10或者45号钢模锻成型，球墨铸铁的减震性能更好，适合量产乘用车型使用，模锻钢件的强度更高，多用于重载工程车辆的传动系统中，两种材质的毛坯成型后都需要经过时效处理，消除内部残余应力，避免后续机加工完成后出现尺寸形变。

　　实际装配过程中，法兰端面需要加装密封垫片，垫片厚度根据对接面的平面度公差选取0.5-1mm的耐油石棉垫或者金属缠绕垫，保证连接位置的密封性能，防止传动系统内部的润滑脂泄漏，同时阻挡外部的泥沙、水汽进入万向节内部加速轴承磨损。两侧轴颈装配滚针轴承后需要加装孔用弹性挡圈，限制轴承的轴向窜动，挡圈的卡槽深度需要严格控制，保证挡圈安装后完全卡入卡槽，不会在传动过程中脱出导致万向节散架。整个壳体的外形设计需要避让周边的车架横梁、制动管路以及排气系统部件，壳体外轮廓的突出位置需要做圆角钝化处理，避免车辆行驶过程中振动摩擦损坏相邻的管线部件。在三维建模过程中，需要先完成法兰端面的草图绘制，确定连接孔、止口的基准位置，再通过拉伸生成主体腔体，之后绘制两侧轴颈的旋转特征，最后对所有锐边做倒圆角处理，建模时需要重点关注轴颈与主体连接位置的拔模角度，满足毛坯成型的工艺要求，同时预留足够的机加工余量，保证关键配合尺寸的加工精度能够达到设计要求。
