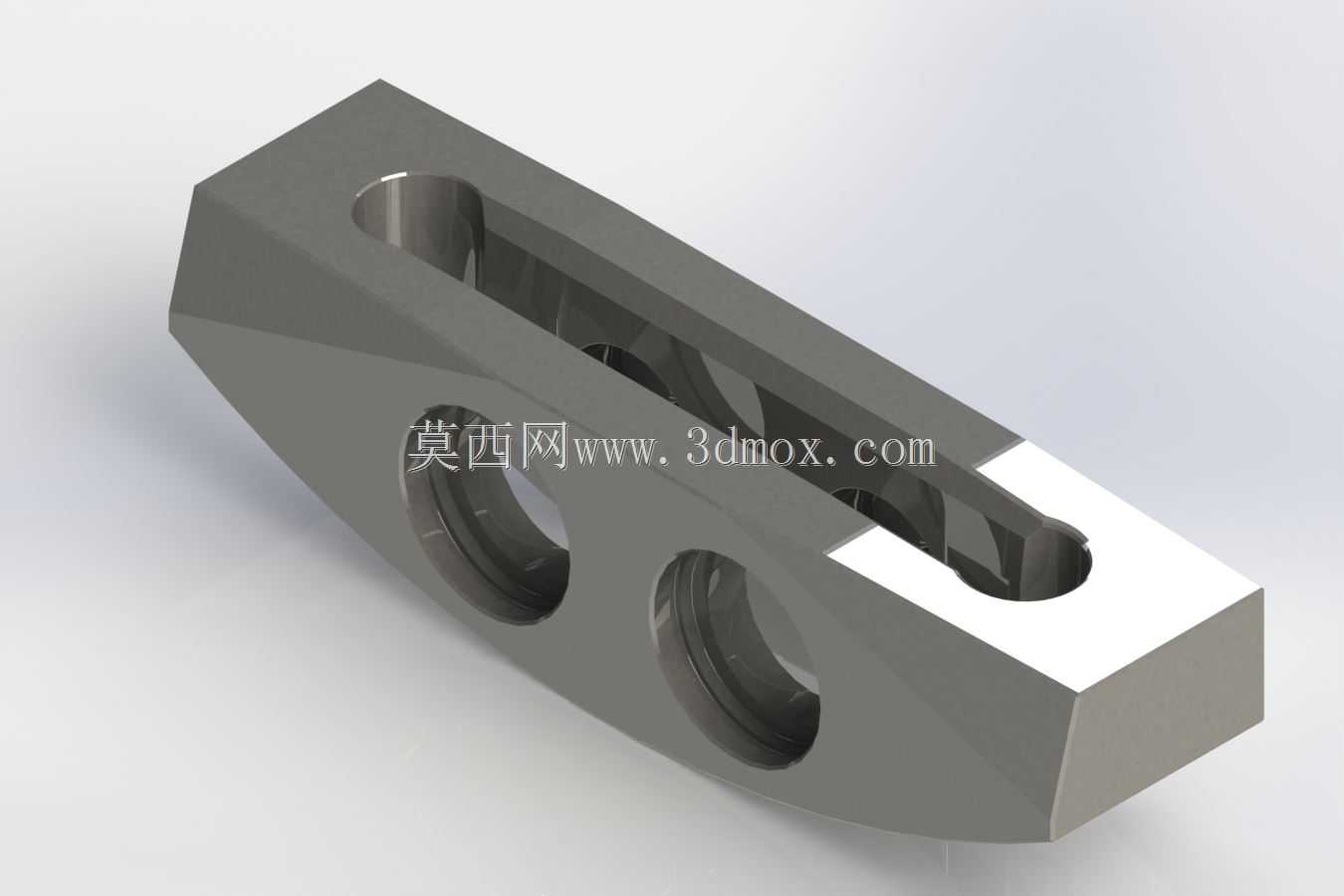

内燃机曲轴平衡配重结构三维数模

项目分类:通用机械零部件 发布时间:2022-02-05 ID:541294
  • 内燃机曲轴平衡配重结构三维数模
  • 内燃机曲轴平衡配重结构三维数模

  做内燃机动力总成结构设计的工程师都清楚,曲轴系的动平衡表现直接决定整机运转的平顺性、NVH表现以及核心部件的疲劳寿命,而曲轴配重块就是这套平衡系统里的核心执行零件,很多刚入行的设计人员容易把它当成简单的铸铁块处理,实际从安装边界、质心控制到装配公差的每一处细节,都会影响最终的平衡精度。

  从实际应用场景来看,这类配重结构广泛适配小排量单缸通用汽油机、小型柴油机的曲轴组件,覆盖园林机械、小型发电机组、农用微耕机、轻型摩托动力等多个终端设备领域,这类动力设备的使用场景往往伴随宽转速区间波动、负载频繁切换的工况,一旦曲轴平衡精度不足,轻则出现整机抖动异常、紧固件松脱,重则会导致曲轴轴颈偏磨、连杆轴承烧蚀,甚至出现曲轴断裂的严重故障。

  这款配重结构的设计逻辑完全围绕曲轴系的不平衡量抵消展开,建模阶段首先完成曲柄连杆机构的往复运动质量、旋转运动质量的等效折算,确定需要平衡的一阶、二阶往复惯性力数值,再反向推导配重块需要的质心偏移量、整体质量参数。外形设计上没有多余的冗余结构,整体为扇形偏心结构,内侧弧面完全匹配曲轴曲柄臂的安装贴合面,保证装配后两者的结合面完全贴合,不会出现应力集中的局部间隙;外侧弧面做了等半径处理,保证曲轴高速旋转时,配重块外沿不会和曲轴箱内壁、连杆大端运动轨迹发生干涉,建模时特意预留了足够的安全间隙,即使考虑曲轴工作时的挠曲变形量,也不会出现运动剐蹭。

  安装边界的处理是这类零件设计的核心要点,配重块与曲柄臂的连接采用定位销加螺栓紧固的组合方式,建模时严格匹配对应曲轴曲柄臂的安装孔位坐标,定位销孔的位置度公差控制在0.02mm以内,保证配重块装配后质心位置和设计值的偏差控制在允许范围内;螺栓孔采用沉头设计,紧固后螺栓头部完全沉入沉孔内,不会突出配重块表面,避免旋转时产生额外的风阻和不平衡量。零件的厚度方向尺寸完全匹配对应曲轴的曲柄臂宽度,装配后配重块侧面不会突出曲轴的轴向安装边界,不会影响曲轴两端主轴承、油封的安装空间。

  从功能特性上看,这款配重块除了核心的惯性力平衡作用,结构上还做了针对性的优化:扇形结构的边缘全部做了圆角过渡处理,避免应力集中导致的疲劳裂纹,毕竟曲轴高速旋转时配重块承受的离心载荷是自身质量的数百倍,任何尖角结构都会成为疲劳失效的起始点;零件的质心位置经过反复校核,在满足平衡质量要求的前提下尽可能缩小整体体积,减少曲轴系的整体转动惯量,让动力的响应速度更快,同时也能降低曲轴箱的整体设计尺寸,给整机轻量化留出空间。

  实际建模过程中,还需要考虑零件的加工工艺性,配重块的毛坯采用球墨铸铁铸造,建模时预留了均匀的加工余量,所有安装贴合面、定位孔的加工基准统一,减少装夹次数带来的加工误差;非加工面的拔模斜度设置符合铸造工艺要求,不会出现倒扣、壁厚不均的问题,避免铸造时出现缩松、气孔等缺陷,影响零件的强度和实际质量精度。很多设计新手在做这类零件时,容易只关注质量参数而忽略安装后的动平衡修正余量,这款模型在配重块的扇形外沿特意预留了少量的去重区域,方便曲轴总成做动平衡测试时,通过铣削少量材料完成最终的精度校准,不需要额外增加工艺结构,就能满足G2.5级的动平衡精度要求,适配高转速动力的使用需求。
