商用车集成式冷却散热系统结构

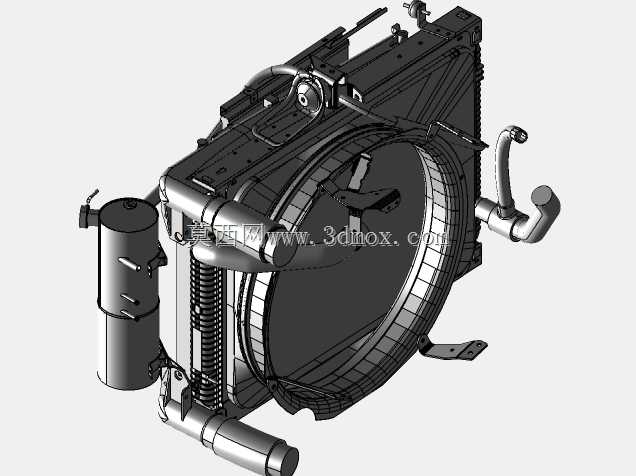

　　这套散热总成的结构设计，核心围绕商用车动力舱紧凑布局的实际需求展开，区别于乘用车辆的散热模块，其集成了主散热芯体、导风罩、储液干燥罐体、管路接口与安装支架多个子部件，适配重载工况下长时间高负荷的散热需求。从安装边界来看，整体采用侧置固定耳座的安装形式，四个主安装点分布在芯体的上下对角位置，安装孔位预留了足够的缓冲衬垫装配空间，可抵消车辆行驶过程中动力总成传递的振动，避免芯体焊缝长期受交变载荷出现开裂泄漏。导风罩采用圆弧过渡的深腔结构，与散热风扇的叶尖间隙控制在合理范围，能有效减少风扇工作时的气流紊流，提升单位时间内通过散热芯体的空气流量，相比平直结构的导风罩，散热效率可提升近一成，同时还能降低风扇高速运转时的气动噪声。

　　主散热芯体采用管带式结构，散热带的开窗角度经过反复校核，既保证空气流通时的换热面积，又不会因为风阻过大增加风扇的功耗，芯体的水室采用一体化注塑成型结构，进出水管接口预留了快装卡箍的装配位，现场装配时无需额外加工连接法兰，可直接与发动机冷却管路对接。侧边集成的储液罐体，兼顾了冷却液膨胀补偿与气液分离的功能，罐体上设置的液位观察槽可直接目视检查冷却液存量，无需额外拆卸舱内护板，日常维保的便利性大幅提升。管路的走向设计完全避让了周边的发动机悬置、空调管路与线束走向，所有弯折位置都采用大圆弧过渡，避免冷却液流动时出现局部涡流导致的流阻增大，同时管路的固定点间隔控制在合理范围，避免车辆颠簸时管路出现共振磨损。在实际应用场景中，

　　这类散热总成多用于中型载货车辆、工程作业车辆的动力冷却系统，需要匹配额定功率一百至一百八十千瓦区间的柴油动力单元，可在环境温度零下四十度至零上四十五度的区间内稳定工作，保证发动机冷却液温度始终维持在最佳工作区间，避免动力单元出现过热拉缸或者过冷磨损的问题。设计过程中还充分考虑了售后维保的需求，散热芯体与导风罩、储液罐之间均采用螺栓连接而非焊接固定，单个部件出现损坏时可单独拆卸更换，无需整体更换总成，能大幅降低后期的使用维护成本。安装时的定位基准设置在主芯体的侧边平面，装配时可通过工装快速定位，保证导风罩与风扇的同轴度误差控制在允许范围内，避免风扇运转时刮碰导风罩引发故障。整个总成的外部管路接口都做了标准化设计，可适配不同厂家的同功率段动力单元，无需重新开发连接管路，具备较好的通用适配性。
