内燃机分体式连杆结构三维数模

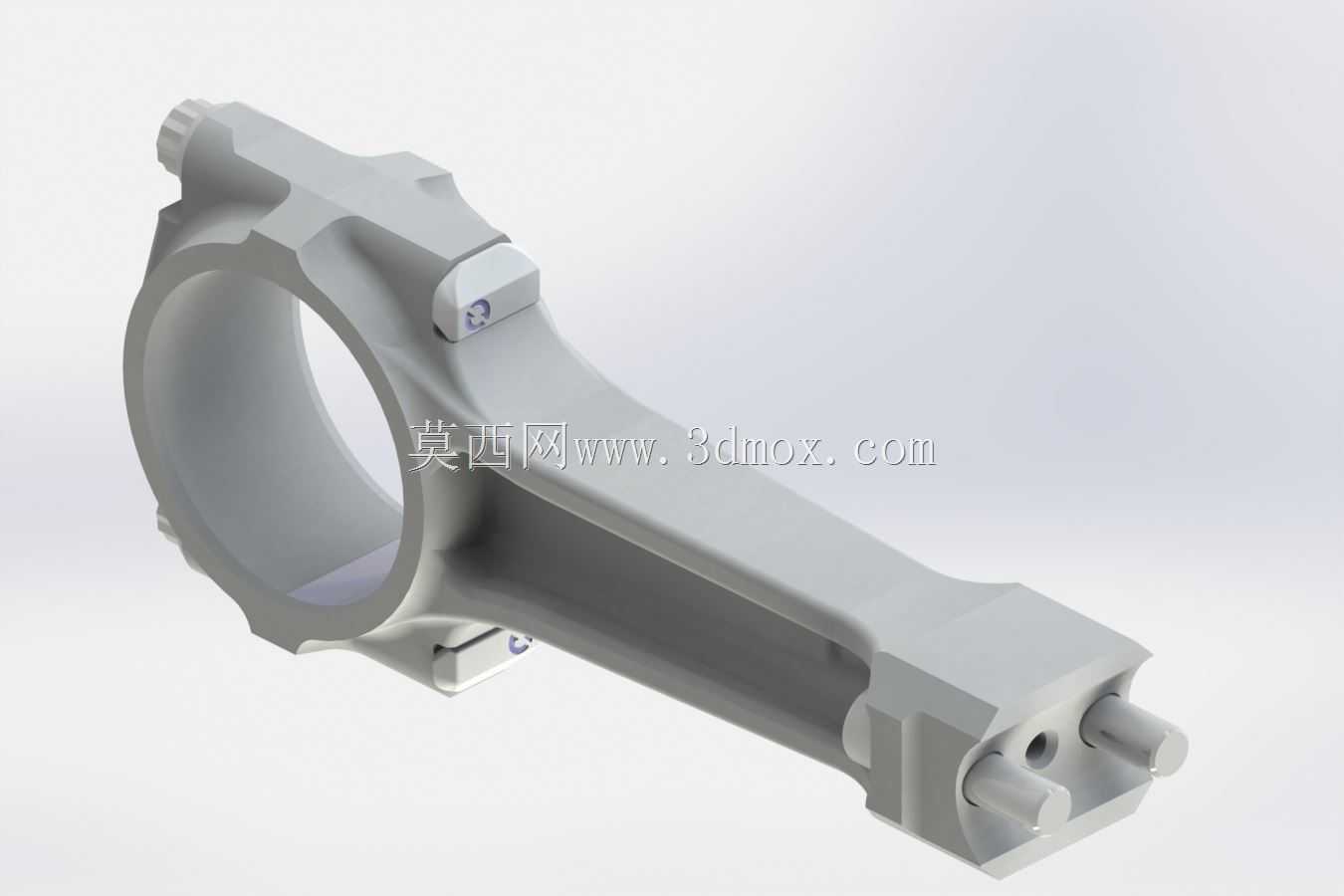

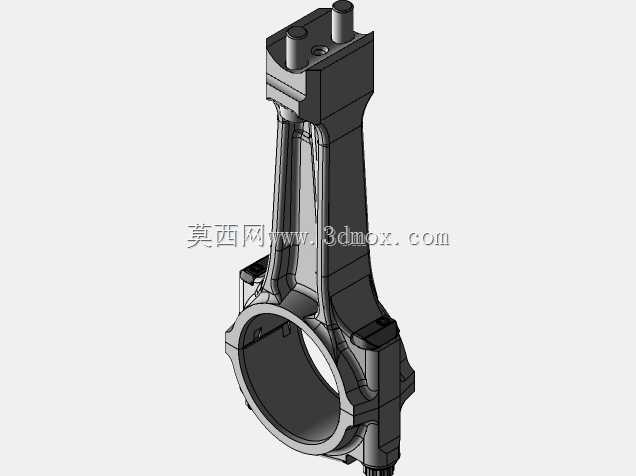

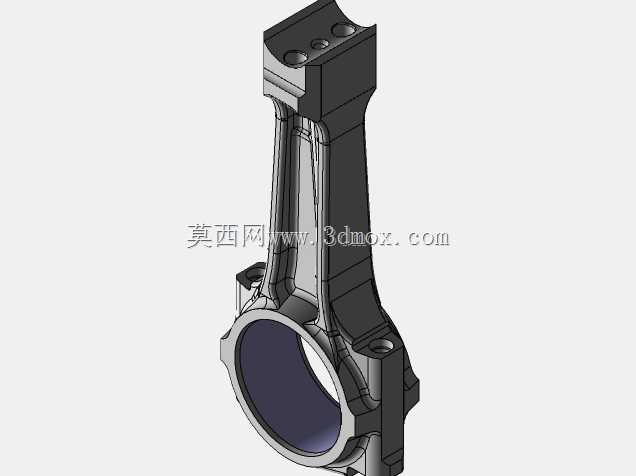

　　该零件为内燃机核心传动部件，装配于活塞与曲轴之间，承担往复运动向旋转运动转换的力传递作用，广泛应用于车用汽油机、柴油机以及小型通用动力机械的动力输出单元中。从结构设计来看，采用分体式大头结构，大头端配套连杆盖通过螺栓实现紧固，能够满足曲轴曲柄销的装配需求，安装时需先将连杆主体穿过曲轴轴颈，再扣合连杆盖按规定扭矩拧紧连接螺栓，保证轴瓦与曲柄销的配合间隙符合设计要求。小头端为整体式环形结构，用于装配活塞销，实现与活塞的铰接连接，工作过程中小头端随活塞做上下往复运动，大头端随曲轴做圆周回转运动，杆身承受交变的拉压载荷与惯性力冲击。

　　设计过程中，杆身采用工字形截面构型，在保证整体结构强度与刚度的前提下，尽可能降低零件自身重量，减少高速运转过程中产生的往复惯性力，避免发动机运转过程中出现过大的振动与噪声。大头与小头的过渡区域采用大圆弧平滑过渡，避免应力集中导致的疲劳断裂问题，这一细节直接决定了连杆的疲劳寿命，在建模过程中需要严格控制过渡圆角的曲率参数，不能出现锐角或者截面突变的结构。两端的环形结构内表面预留了轴瓦与衬套的安装空间，建模时需要考虑配合公差带的设置，保证过盈配合的装配要求，避免工作过程中轴瓦出现转动或者窜动的问题。

　　从安装边界来看，小头端的内孔直径需要与所选活塞销的外径匹配，安装后活塞销可在孔内实现相对转动，满足活塞摆动的运动需求；大头端的内孔直径需要与曲轴曲柄销的直径匹配，分体结合面的位置精度直接影响装配后的内孔圆度，建模时需要保证结合面的平面度以及螺栓孔的位置度，避免装配后出现内孔失圆导致的轴瓦偏磨问题。杆身的长度尺寸决定了发动机的压缩比相关参数，在整机设计中需要根据活塞行程与曲轴回转半径匹配对应的连杆中心距，保证活塞在上止点与下止点位置时不会与气缸盖、曲轴箱发生运动干涉。

　　在实际工况中，连杆需要承受活塞做功时爆发压力带来的冲击载荷，同时还要承受往复运动与回转运动产生的交变惯性力，因此结构设计中对材料的力学性能、结构的抗疲劳性能都有较高要求。建模过程中需要对杆身的截面尺寸、螺栓的布置位置、大头盖的刚度进行反复校核，保证在最高转速工况下零件的变形量在允许范围内，不会出现连杆断裂、螺栓松脱等致命故障。两端的润滑油道设计也需要在建模时预留对应的通路，保证工作过程中压力机油能够输送到活塞销与曲柄销的配合面，形成有效油膜降低摩擦磨损。这类连杆结构除了应用在传统燃油发动机中，也可经过尺寸调整后应用在往复式压缩机、柱塞泵等需要实现往复与回转运动转换的机械设备中，不同应用场景下仅需要调整两端的孔径、杆身长度以及连接结构的尺寸参数，核心的受力结构设计逻辑保持一致。
