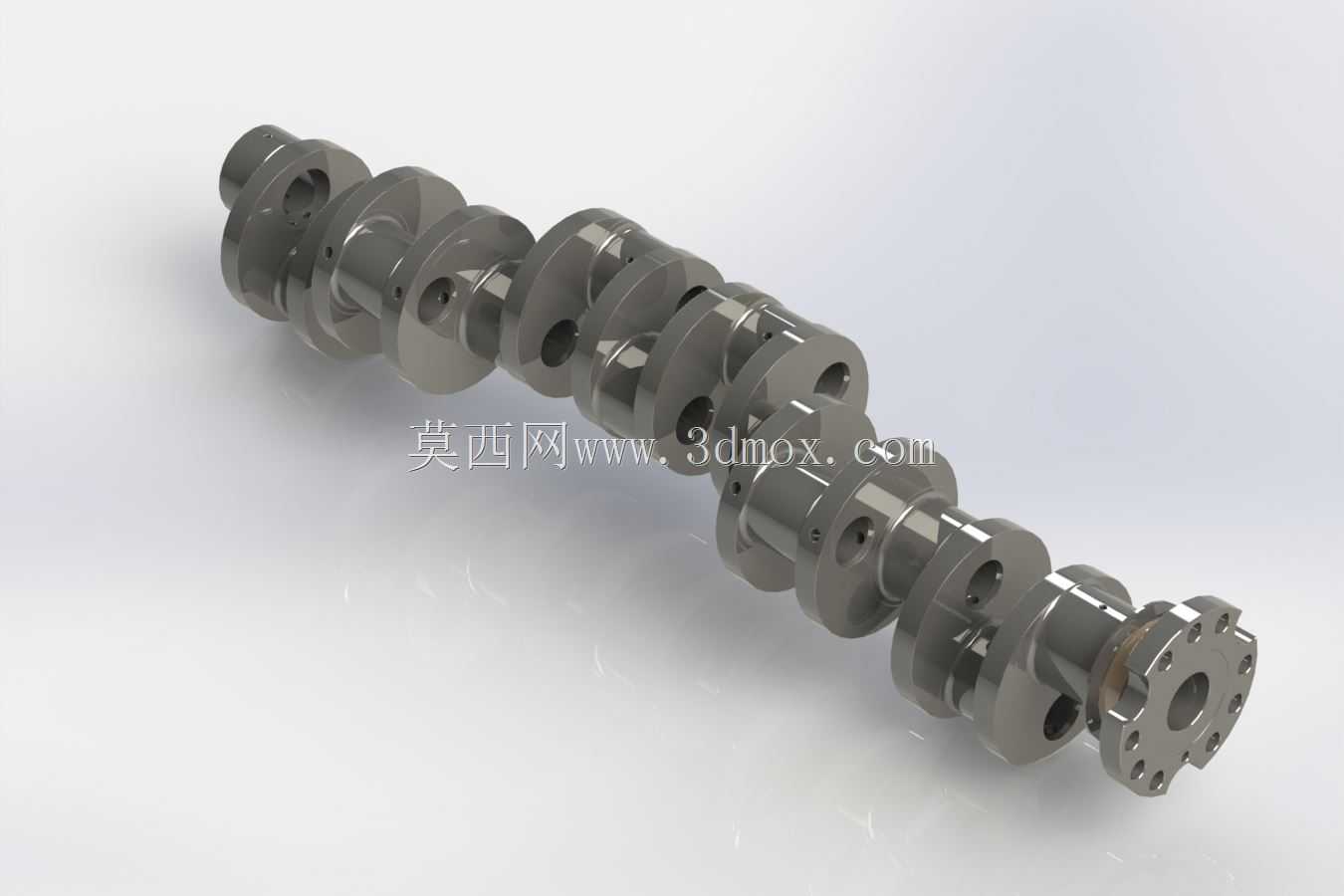

内燃机动力传输用曲柄轴结构设计

项目分类:通用机械零部件 发布时间:2022-02-05 ID:541295
  • 内燃机动力传输用曲柄轴结构设计
  • 内燃机动力传输用曲柄轴结构设计

  在往复式内燃机的动力传输链路里,这类曲柄轴是核心的运动转换构件,负责把活塞连杆组传递来的往复直线运动,转化为可对外输出的旋转扭矩,整套动力输出的平顺性、耐久度都和该构件的设计合理性直接挂钩。从实际装机场景来看,不管是小排量通用汽油机、车用柴油动力单元,还是固定式工业动力机组,这类构件都要承受周期性变化的燃气爆震冲击力、往复运动惯性力与旋转离心力的复合作用,设计阶段需要先匹配对应动力单元的缸数、冲程参数、额定输出转速区间,确定各曲柄销、主轴颈的相对位置夹角,保证各缸做功行程的相位差均匀,避免动力输出出现明显的脉冲波动。

  从结构设计逻辑来看,该构件的主轴颈是整个轴体的安装支撑基准,需要和缸体主轴承座的轴瓦配合,安装时要保证各档主轴颈的同轴度公差控制在合理范围,避免轴系高速旋转时出现偏磨、振动超标的问题;曲柄销则是和连杆大头端配合的部位,其轴线与主轴颈轴线的偏心距直接决定了活塞的行程长度,设计时要结合目标排量、压缩比参数反复校核偏心距尺寸,同时要保证曲柄销表面的粗糙度、硬化层深度满足长期高负荷运转的耐磨要求。连接主轴颈与曲柄销的曲柄臂部分,需要做合理的结构减重与刚度平衡设计,既要避免多余重量增加旋转惯性载荷,也要保证臂体有足够的抗弯、抗扭刚度,防止高负荷下出现形变导致轴系间隙异常。

  实际选型适配时,要重点核对轴体的总长度、各档轴颈的直径与轴向定位尺寸,确保和对应缸体的主轴承座安装位、连杆大头的安装孔径完全匹配,安装边界上还要预留出前端驱动正时机构、皮带轮的安装轴段长度,以及后端对接飞轮、密封结构的配合尺寸,避免装机时出现干涉问题。轴体上的润滑油道走向也是设计的核心细节,需要保证主轴颈导入的压力润滑油能顺畅输送到各档曲柄销的配合面,在轴瓦与轴颈之间形成稳定的油膜,降低运转过程中的摩擦损耗,油道的开孔位置要避开应力集中区域,防止长期交变载荷下从油孔位置萌生疲劳裂纹。

  在设备实际运行过程中,这类构件的动平衡精度直接影响整机的NVH表现,设计完成后需要对整个轴系做动平衡校正,在曲柄臂的对应位置设计去重或配重结构,把高速旋转时的不平衡量控制在允许阈值内,避免整机运行时出现异常振动,连带损坏轴瓦、缸体等周边配套构件。针对不同的动力输出场景,该构件的材质选型、热处理工艺也会做对应调整,高负荷柴油动力场景下会选用强度更高的合金钢材质,配合调质、表面淬火工艺提升整体强度与表面耐磨性,小排量通用动力场景则会在满足强度要求的前提下优化结构,控制加工成本与整体重量。

  从三维建模的实操角度来看,绘制这类构件时要先搭建各轴段的中心轴线基准,确定各曲柄的相位夹角后再逐步绘制轴颈、曲柄臂的实体轮廓,润滑油道的孔位要做布尔运算后检查孔道的连通性,避免出现断孔、孔位偏移的问题,所有配合面的倒角、圆角尺寸要符合机械加工的工艺要求,避免出现应力集中的尖锐棱角,建模完成后还要模拟轴体的旋转运动轨迹,核对曲柄销旋转时和周边缸体、连杆构件的运动间隙,防止实际运转时出现运动干涉。
