车轮车轴转接适配法兰盘结构设计

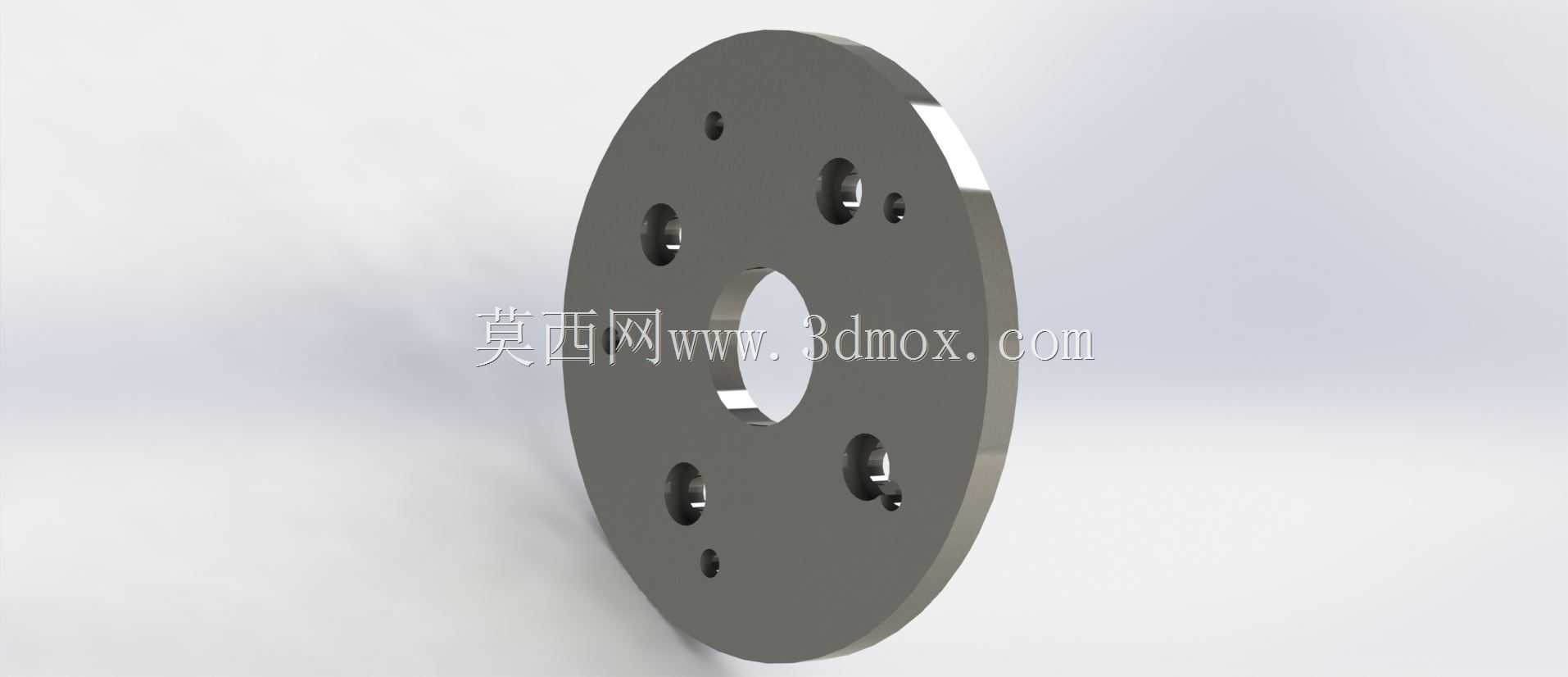

　　在车辆改装、非标轮轴装配的实际工程场景中，经常会遇到车轮安装孔位参数与车轴端安装基准不匹配的问题，这类问题如果采用重新加工车轴轴端或者更换车轮的方案，不仅会提升改造成本，还可能破坏原有部件的结构强度，影响整车运行的可靠性，而这类孔位转接适配盘正是为解决这类跨参数轮轴装配问题设计的专用连接件。这款适配件针对4x98孔距规格的车轴与5x100孔距规格的车轮设计，核心作用是完成两种不同孔系安装基准的转换，让原本无法直接匹配安装的车轮与车轴能够可靠连接，不需要对原有车轴或者车轮进行破坏性加工，在民用车辆改装、小型非道路移动机械轮系适配、定制化代步车轮组装配场景中都有很高的实用价值。从结构设计逻辑来看，整个适配盘采用圆盘式整体结构，

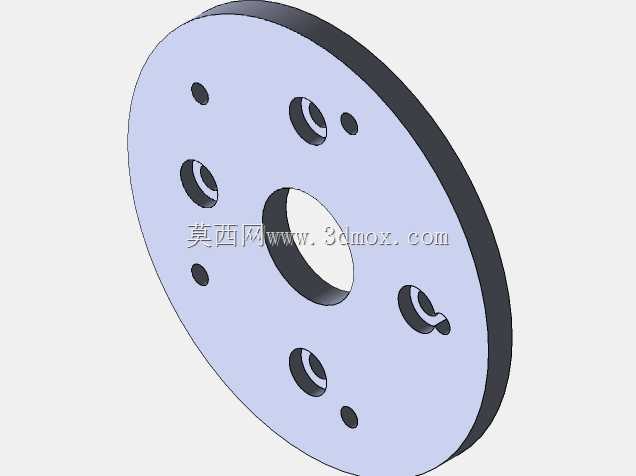

　　这种结构形式能够最大化保证安装面的平面度与受力均匀性，避免转接后出现安装面翘曲、车轮偏摆的问题。盘体中心设置有与车轴轴端配合的中心定位孔，这个孔的尺寸与车轴轴头的定位外径保持严格的公差配合，是整个适配盘安装的核心定位基准，安装时中心孔先与车轴轴头完成套接定位，能够保证整个盘体与车轴的同轴度，避免后续车轮安装后出现转动偏心的问题。在靠近盘体内圈的位置，设置有4个对应车轴端安装孔位的连接孔，这组孔的孔距严格按照4x98的参数分布，每个孔的位置度公差控制在装配允许的范围内，保证能够与车轴端的固定螺栓精准对位，这组孔用于将适配盘本身固定在车轴轴端，是整个转接结构的基础连接点位。在靠近盘体外圈的位置，对应设置有5个匹配车轮安装孔位的连接孔，

　　这组孔按照5x100的孔距参数分布，用于将车轮固定在适配盘上，完成最终的轮组装配。设计过程中，两组孔系在盘体的厚度方向上完全错开，不会出现孔位贯通干涉的问题，同时每个连接孔的周边都做了局部的应力分散设计，避免螺栓锁紧时应力集中导致盘体出现裂纹。盘体的厚度经过严谨的受力核算，既不会因为厚度过大增加不必要的簧下质量，影响车辆行驶的动态响应，也不会因为厚度过小导致结构刚性不足，在承受车轮传递的冲击载荷时出现变形。盘体的两个安装端面都要求有较高的平面加工精度，安装面的表面粗糙度控制在合理范围内，保证装配后适配盘与车轴端面、适配盘与车轮轮毂端面能够完全贴合，避免出现装配间隙导致的螺栓松动、车轮抖动问题。盘体边缘做了小尺寸的倒角处理，

　　既能够去除加工产生的锐边毛刺，避免安装过程中划伤操作人员，也能够减少盘体边缘的应力集中，提升整体结构的抗疲劳性能。在实际选型使用时，需要首先确认车轴轴端的中心定位轴径与适配盘中心孔的尺寸匹配，同时核对车轴端固定螺栓的规格与适配盘内圈连接孔的孔径是否适配，以及车轮安装螺栓的规格与外圈连接孔的孔径是否匹配，还要确认适配盘的厚度不会导致车轮安装后与轮拱、制动部件出现运动干涉。安装过程中需要按照对角顺序逐步拧紧固定螺栓，保证各个连接点位的受力均匀，避免盘体在锁紧过程中出现偏斜。这类转接适配件的设计核心是在不改动原有部件的前提下完成参数转换，相比其他转接方案，整体式圆盘结构的刚性更好，受力传递更均匀，能够可靠传递车轮与车轴之间的扭矩与冲击载荷，适合在对连接可靠性有一定要求的轮轴适配场景中使用。设计这类零件时，除了孔位参数的准确性，还需要重点考虑不同孔位之间的壁厚是否满足强度要求，避免两个相邻的不同组连接孔之间壁厚过薄，导致受载后出现开裂问题，同时要核算盘体整体的抗扭截面系数，保证在车辆急加速、急制动的极限工况下，盘体能够承受对应的扭矩载荷而不发生塑性变形。另外，盘体的材质选择通常会兼顾强度与轻量化要求，在保证结构强度的前提下尽可能降低自身重量，减少对车辆悬挂系统动态表现的影响。
