双弯管汇流大管径连接结构

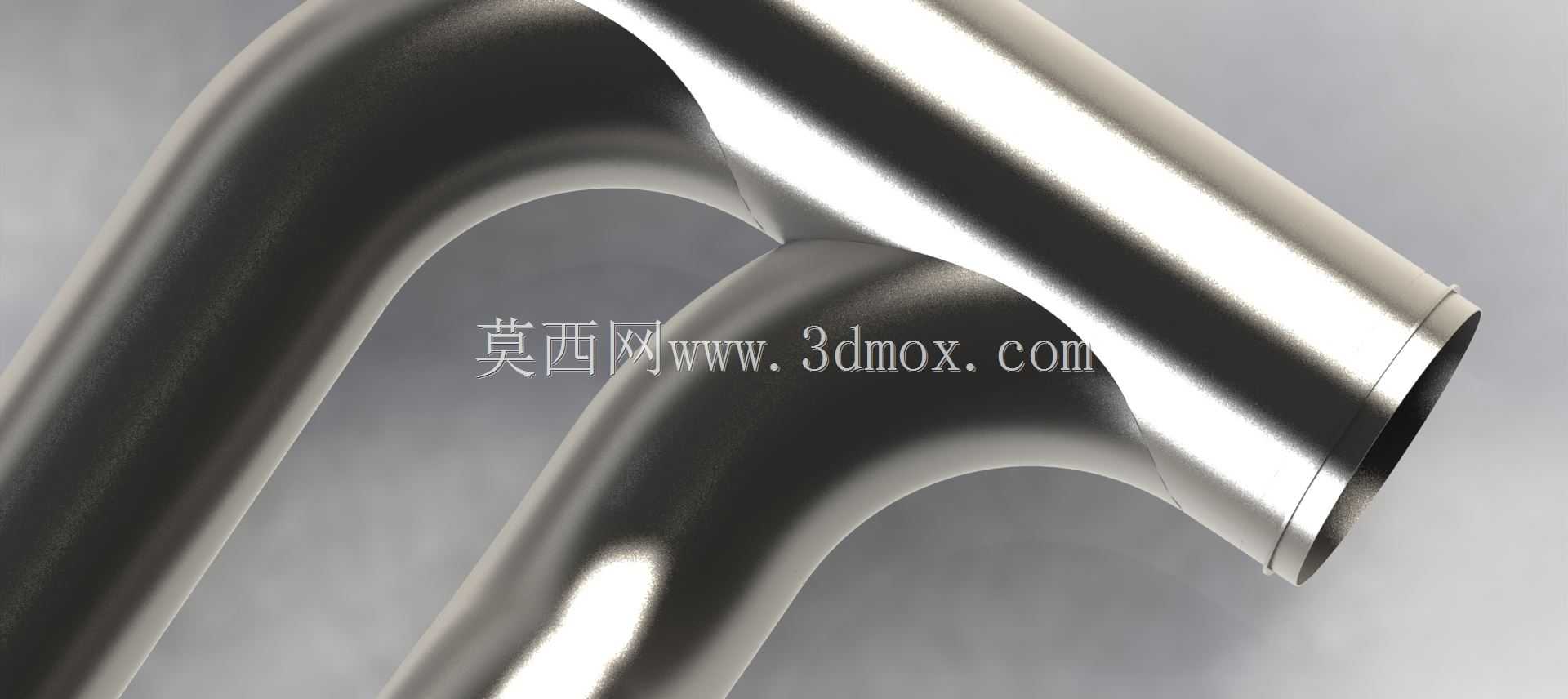

　　该管路结构主要面向工业流体输送系统的分支汇流场景，常见于化工介质输送管网、暖通空调水循环管路、车间压缩空气配送支路、液压系统回油集合段等实际工况，用来实现两路分支管路的介质向主管道的平顺汇流，避免多管路直接对接产生的紊流、压损骤增问题。从实际使用需求出发，这类连接结构需要兼顾介质流动平顺性、结构连接强度、现场安装适配性三个核心维度，设计阶段首先要匹配上下游管路的通径参数，两个弯管的弯曲半径按照管路设计规范选取1.5倍管外径的常规取值，既避免弯管段流阻过大，也不会因为弯曲半径过大造成安装空间的额外占用。两个弯管和主管道的连接采用相贯线贴合的焊接结构，建模阶段需要精准绘制相贯线的切割轮廓，保证两个支管和主管道的外壁完全贴合，

　　没有错位缝隙，减少现场焊接的打磨调整工作量，同时保证焊后连接处的结构强度，避免管路带压运行时出现焊缝开裂的问题。从安装边界来看，主管道保持直段走向，两个弯管分别从主管道的侧方接入，接入位置的间距经过流场仿真验证，能够让两路汇入的介质在主管道内形成稳定的流态，不会出现介质对冲造成的管路振动，弯管的自由端预留足够的直管段长度，方便现场和上游支管通过法兰或者卡套结构对接，不需要额外调整管路走向。结构的壁厚选取按照常规工业金属管路的压力等级匹配，满足1.6MPa工作压力下的强度要求，外表面做抛光处理，既降低介质输送的沿程阻力，也能避免管路外壁积尘锈蚀，适合在洁净度要求较高的车间管路场景使用。设计过程中需要规避支管接入角度过于垂直的问题，

　　本次结构中弯管和主管道的接入角度采用顺流斜接的方式，让支管内的介质顺着主管道的介质流动方向汇入，大幅降低汇流段的局部压力损失，相比垂直对接的结构，同流量下的压损能够降低四成左右，同时减少介质对管道内壁的冲刷磨损，延长管路整体的使用寿命。在建模阶段，需要对弯管的弯曲段做等壁厚处理，避免弯管加工过程中出现外侧壁厚减薄、内侧壁厚堆积的问题，保证弯管各个位置的承压能力一致，相贯线位置的焊缝预留统一的焊脚高度，在三维模型中提前标注焊接坡口的角度和深度，方便后续加工环节直接参照模型参数下料，不需要二次测绘调整。这类管路结构在实际安装时不需要额外加装固定支架，依靠主管道的原有支撑结构即可固定，两个弯管的重量通过相贯连接段传递到主管道上，

　　不会因为支管自重造成连接部位的应力集中，适合在管路改造项目中直接替换原有三通配件，不需要改动原有管路的整体布局，大幅降低现场施工的改造成本和工作量。从流体特性来看，这种双弯管汇流的结构相比标准铸造三通，内部流道更加顺滑，没有铸造件常见的流道凸起、夹角死角，不容易在管路内部积存介质杂质，适合输送带有少量固体颗粒的流体介质，不会出现杂质积存堵塞管路的问题，长期运行的维护成本更低。
