多管路集成式鼓风机组结构设计

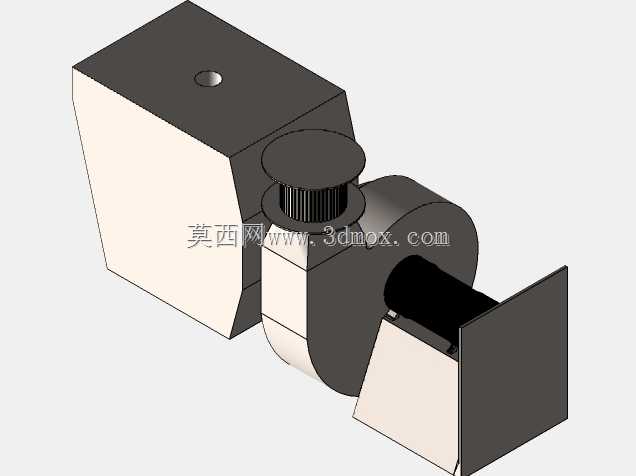

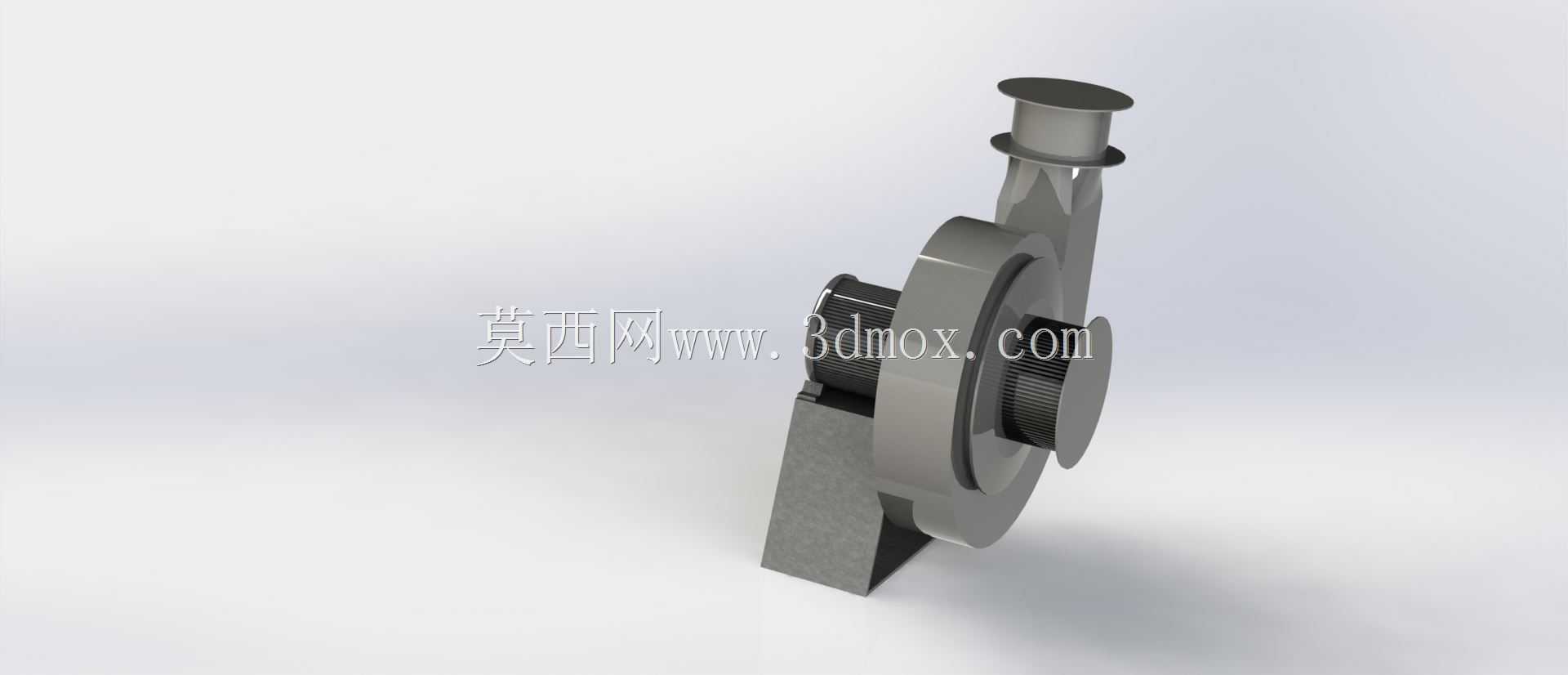

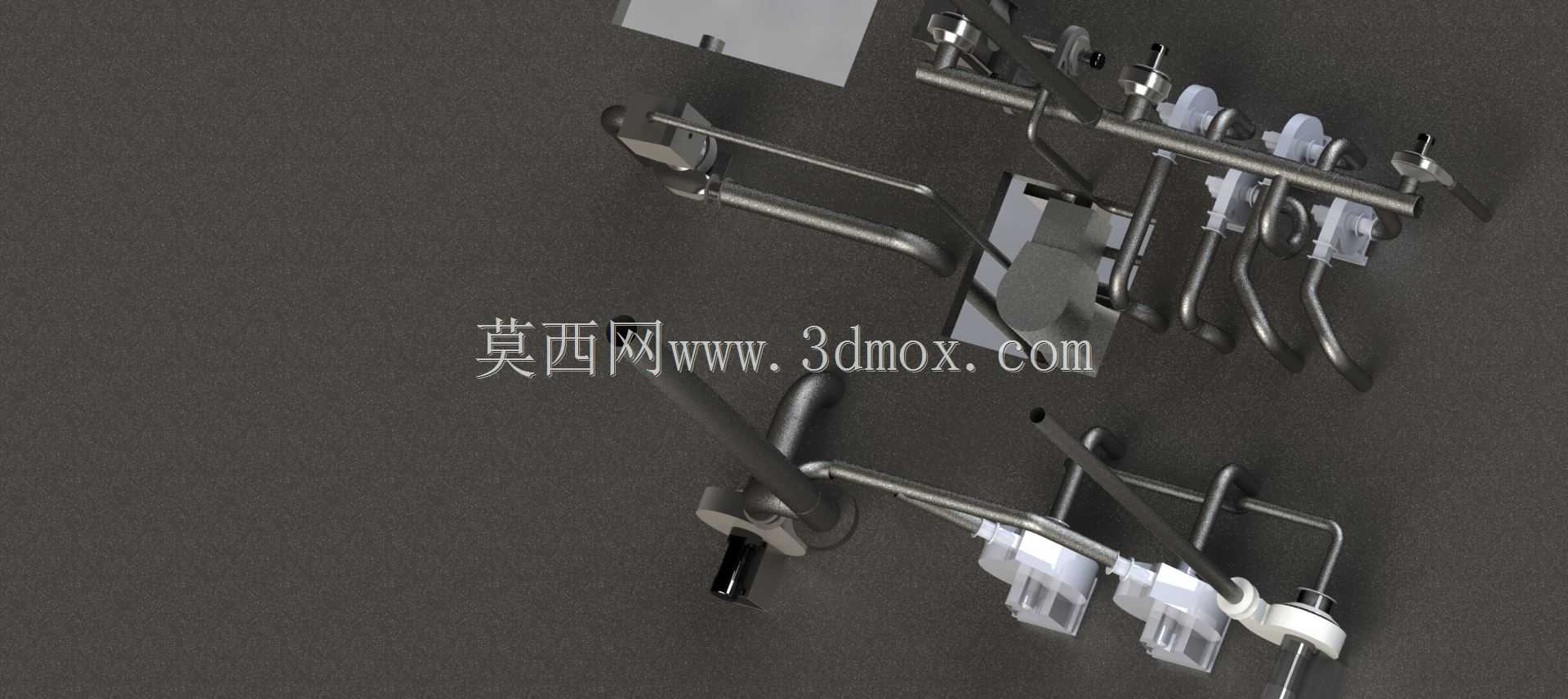

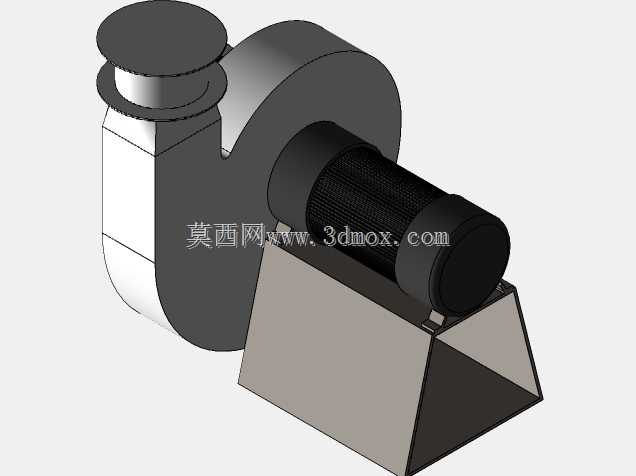

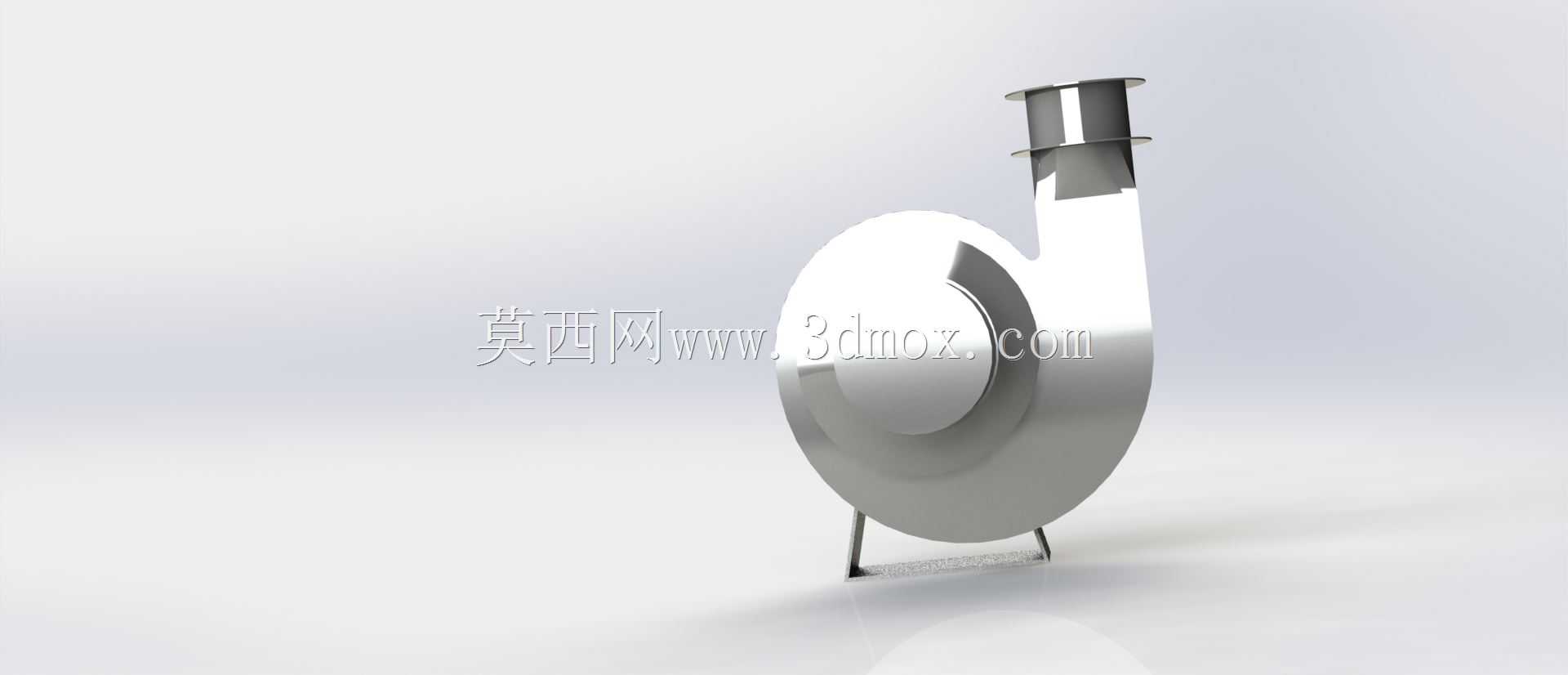

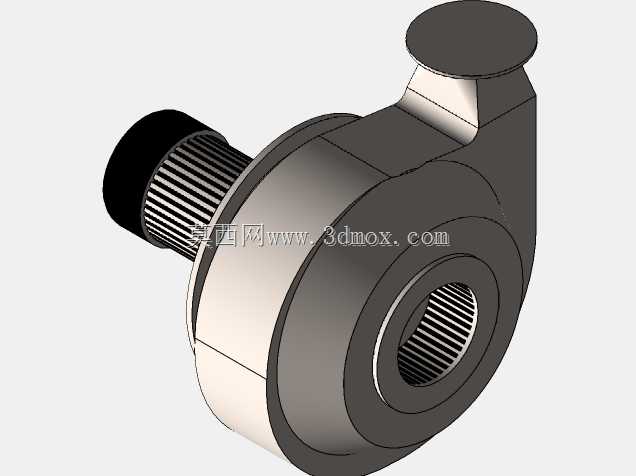

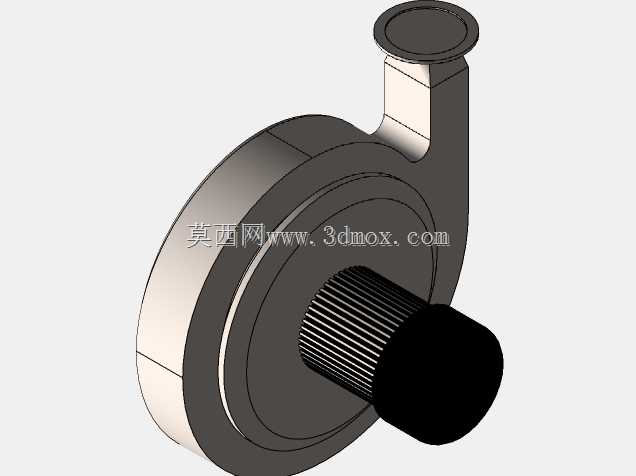

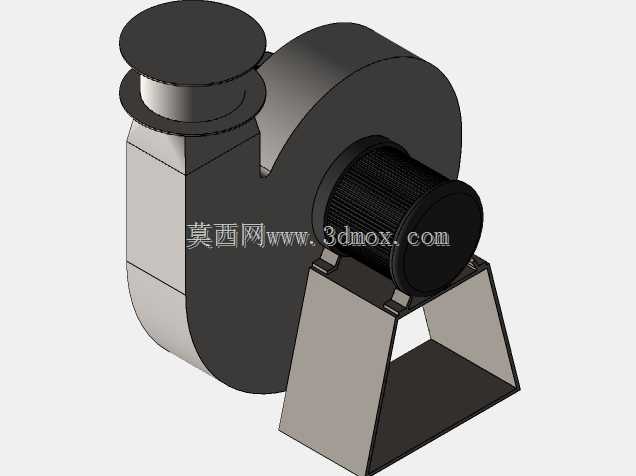

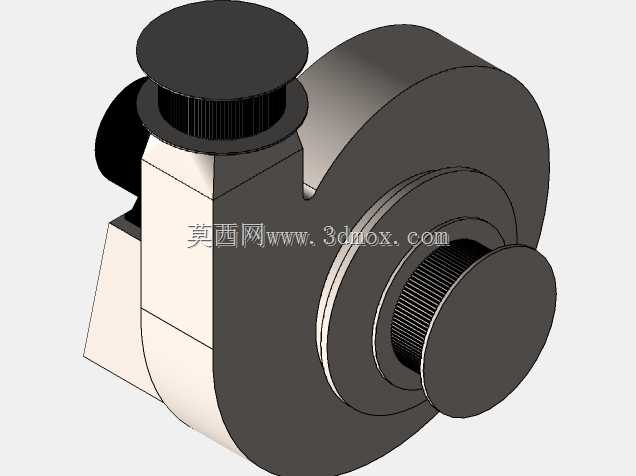

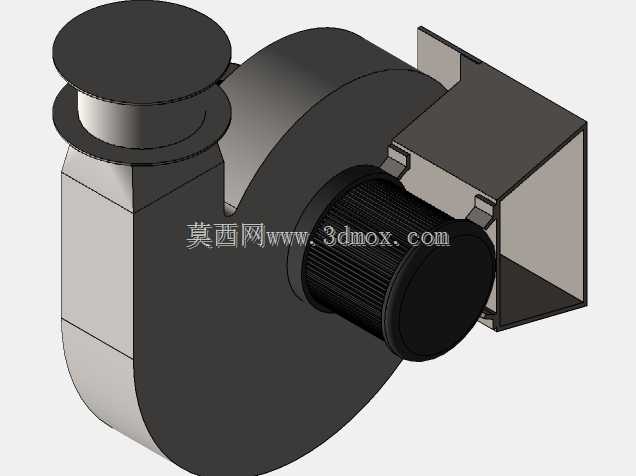

　　这套鼓风机组的三维结构，核心面向车间集中供气、小型工位吹扫、实验台通风辅助这类分散式用气场景做的集成化设计，没有沿用传统鼓风机单机体外接散管的布局，把控制阀门、分流管路、快接接头全部整合在同一安装基准面上，现场安装时不需要额外配做管支架，只要对接总进气口和各个支路出气口就能完成布设，能大幅缩减现场配管的工时。从结构细节来看，所有管路的折弯半径都按照流体阻力最小的原则设定，直角转弯处全部采用大圆弧过渡，避免气流在拐角处形成涡流造成压损，每一条支路的管路上都预留了独立的控制阀安装位，可根据实际用气需求单独通断某一条支路，不会影响其他回路的气压稳定。安装边界方面，整体安装基面的固定孔位按照通用工业支架的孔距标准排布，

　　横向总宽度适配常规的墙面安装挂板以及设备侧装支架尺寸，纵向的管路伸出长度控制在安全操作距离内，不会超出设备安装的安全净空，避免操作人员过往时发生磕碰。设计过程中针对不同支路的气流走向做了排布优化，总进气端的管径大于各支路管径，保证分流后各支路的出气压力均衡，不会出现远端支路气压不足的问题，管路上的快接接头位置全部朝向操作侧，日常插拔气管、维护阀门的时候不需要探身到管路背面，操作空间预留充足。考虑到实际使用中可能存在的管路震动问题，每段长管路的中部都设置了固定卡扣位，安装时可以加装减震衬套，避免设备运行时管路共振产生异响或者接头松动。阀体和管路的连接位置全部采用标准密封接口，不需要额外焊接，组装时直接通过螺纹配合加密封垫就能完成密封，

　　后期更换损坏的阀体或者管路时，不需要整体拆解机组，只需要拆卸对应位置的紧固件就能完成替换。这套结构还兼顾了多场景适配性，既可以作为独立的供气分流单元安装在生产工位旁，也可以作为配套模块集成到小型自动化设备的气路系统中，整体的外形尺寸没有冗余设计，所有部件的排布都在满足操作维护空间的前提下尽可能压缩体积，不会占用过多的安装空间。管路的排布走向避开了安装基面的固定孔位，打膨胀螺栓或者拧固定螺丝的时候不会伤到内部管路，各个出气接头的间距足够容纳常规的气管接头插拔操作，相邻接头之间不会出现操作干涉。针对不同的用气需求，支路管路可以根据实际流量要求更换不同通径的接头，不需要改动主体管路结构，拓展性较强。整体结构没有采用复杂的异形曲面，全部采用标准管材和标准阀件组合，加工和组装的难度较低，适合批量加工制作，所有棱角位置都做了倒钝处理，避免安装和维护过程中划伤操作人员。
