分体式金属防护接线盒结构设计

　　这款分体式盒体结构，日常多应用在工业电气布线、户外传感器安装、小型控制模块封装场景中，核心作用是为内部的电气元件、接线端子、小型电路板提供物理防护，隔绝外界粉尘、溅水以及外力磕碰对内部器件的损伤，同时兼顾规整布线、方便后期检修拆装的需求。从实际使用场景来看，这类盒体常被固定在设备机架侧壁、户外杆塔支架、生产线工位旁的走线槽末端，部分对电磁屏蔽有要求的场景，还会在盒体内壁贴附导电泡棉，配合金属材质的盒身实现基础的电磁屏蔽效果，避免内部弱电信号被外界电磁环境干扰。

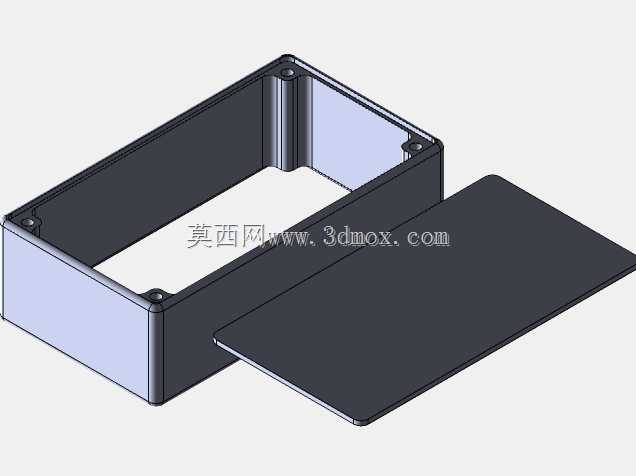

　　设计这款盒体的时候，首先要明确安装边界的约束：盒体的四个角位预留的沉头安装孔，是按照常用的M4规格紧固件设计的，孔位中心距盒体外壁的距离统一留足8mm，既保证安装时扳手有足够的操作空间，也避免孔位太靠近边缘导致钣金折弯处应力集中开裂。盒身的侧壁做了向内的翻边结构，一方面是提升盒体整体的结构刚性，避免薄钣金制作的盒身受挤压出现侧壁变形，另一方面翻边形成的平面可以和盒盖贴合，配合密封胶条就能实现IP65级别的基础防护，翻边的高度控制在6mm，刚好能嵌入常规厚度的三元乙丙密封胶条，不会因为翻边过高导致盒盖扣合后出现错位，也不会因为翻边太矮导致胶条固定不牢容易脱落。

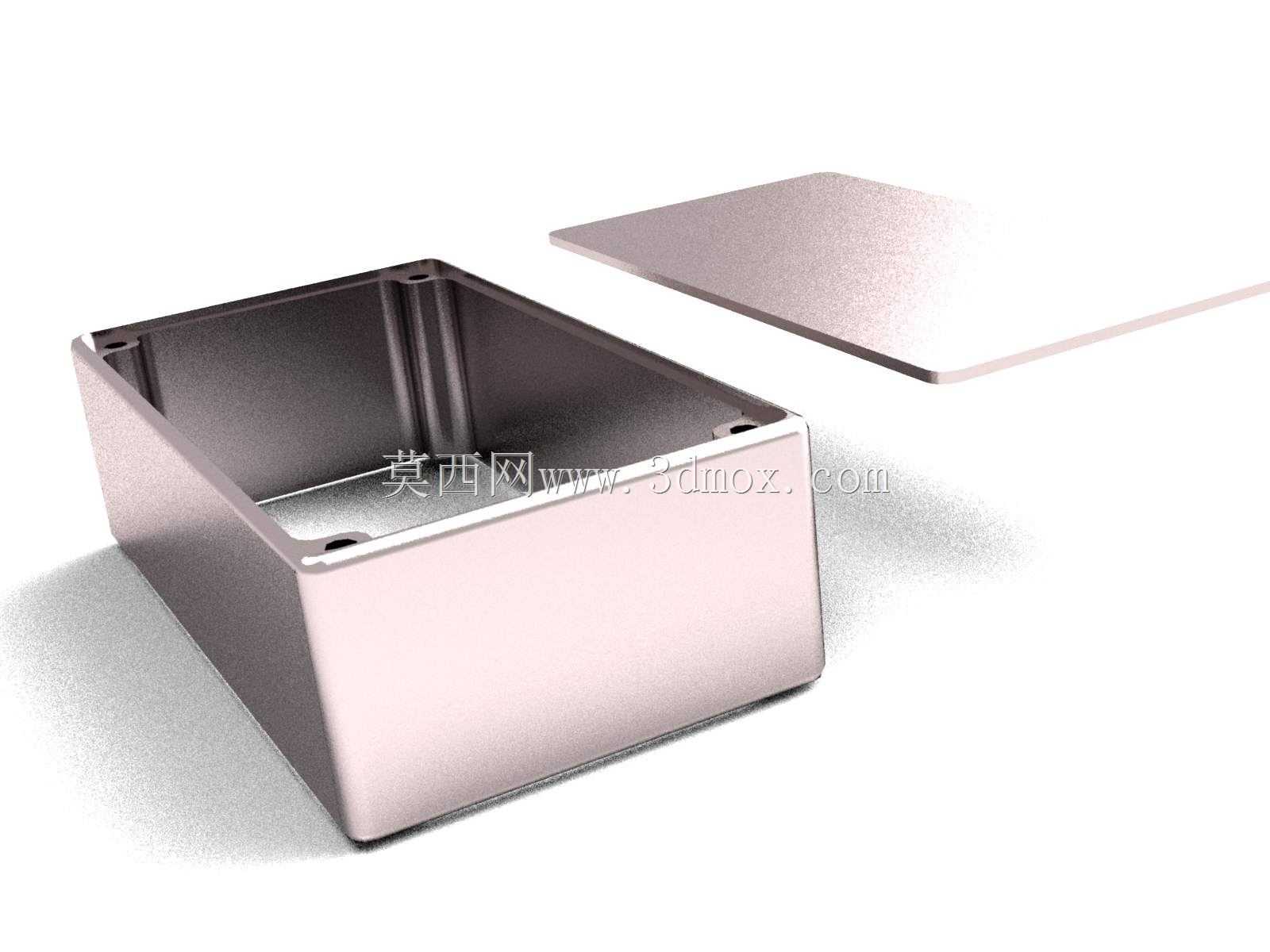

　　盒体内部的侧壁上预留了两条凸起的安装筋，这部分结构是用来固定内部安装板的，安装筋上的螺纹孔按照M3规格设计，孔位间距按照通用的小型PCB板、接线端子排的安装尺寸排布，用户不需要额外在盒内打孔攻丝，直接用螺丝就能把内部器件固定在安装筋上，省去了现场二次加工的工序。盒身和盒盖采用分体式设计，盒盖是平整的钣金冲压件，没有多余的凸起结构，一方面是方便在盒盖表面丝印标识、粘贴设备铭牌，另一方面平整的表面在多台设备并排安装的时候，不会因为盒盖有突出结构导致相邻设备干涉，也方便后期堆叠存放。

　　从尺寸设计的逻辑来看，盒体的内部净空尺寸是按照常用的小型电气元件的最大外形预留的，内部深度留足了35mm，既能放下常规的TB系列接线端子排，也能容纳厚度不超过20mm的小型控制模块，不会因为内部空间太浅导致盒盖扣合时压到内部的接线或者元件引脚。盒壁的厚度选用1.2mm的冷轧钢板，这个厚度在保证盒体整体强度的同时，不会因为壁厚过大导致整体重量超标，安装在薄壁支架上也不会出现下坠变形的问题，同时冲压、折弯的加工难度也更低，批量生产的时候良率更高。

　　在细节设计上，盒体的所有棱边都做了R1.5的圆角处理，既避免加工和安装过程中锋利的棱边划伤操作人员，也能减少应力集中点，在盒体受到外力冲击的时候，圆角结构能分散应力，避免棱边处出现开裂变形。四个安装孔采用沉头设计，安装后紧固件的头部不会突出盒体表面，既美观也避免突出的螺丝头勾挂线缆或者划伤过往人员。盒盖和盒身的配合间隙控制在0.3mm以内，这个间隙既能保证盒盖可以轻松扣合，不会因为加工误差导致盖合困难，也不会因为间隙过大导致粉尘、水汽容易进入盒体内部，配合密封胶条使用的时候，胶条的压缩量控制在30%左右，刚好能填满配合间隙，实现稳定的防护效果。

　　实际选型使用的时候，需要注意这款盒体的安装孔位是按照明装场景设计的，如果需要嵌入安装在设备面板上，需要额外调整盒身的法兰边结构，目前的结构更适合壁挂、支架固定的明装场景。另外盒体的进线孔需要用户根据实际使用的线缆规格在现场开孔，设计时在盒体的侧壁预留了足够的平面区域，方便用户开孔安装防水格兰头，不会因为侧壁有加强筋导致开孔位置不足。整体结构没有复杂的曲面或者特殊加工工艺，常规的钣金冲压、折弯、攻丝工序就能完成加工，不需要开昂贵的注塑模具，小批量定制或者批量生产都有不错的成本优势，结构简单可靠，后期维护的时候只需要掀开盒盖就能操作内部元件，不需要完全拆卸盒体，检修效率更高。
