带2.2kW电机的VT系列APV刮面换热装置

　　在高粘度流体、含颗粒热敏性物料的换热工况中，常规管壳式或者板式换热器往往存在流道易堵塞、换热面结焦挂壁、换热效率衰减快的问题，刮面式换热器正是针对这类特殊工况开发的专用换热设备，本次呈现的VT+460与VT+680型APV刮面换热装置，配套2.2千瓦驱动电机，是食品加工、精细化工、日化生产领域处理粘稠物料的核心换热单元。从实际应用场景来看，这类设备常被用于果酱、巧克力、树脂、药膏等物料的加热、冷却、灭菌或者恒温输送环节，比如在巧克力生产线上，它可以在输送过程中精准维持物料的工艺温度，避免巧克力因温度波动出现油脂析出、结晶不均的问题；在树脂合成工序中，它可以快速带走反应放热，同时通过持续刮除换热壁面的附着物料，避免局部过热导致的物料变质、碳化。

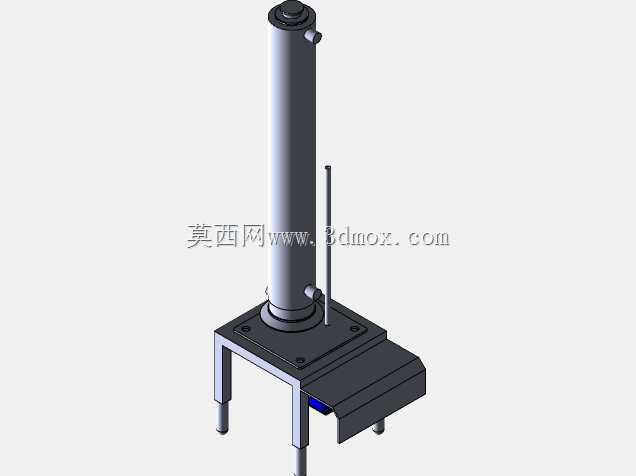

　　从设备的功能特性来看，这套装置核心的刮面结构采用立式长轴布局，长换热筒体垂直安装在底部的机架上，驱动电机布置在机架侧下方，通过减速传动机构带动筒体内的刮轴持续低速转动，刮片在弹簧或者离心力作用下始终贴合筒体内壁，将附着在换热壁面的物料持续刮下，不断更新换热界面，让筒体内的物料始终保持均匀的流动状态，既避免了高粘度物料在壁面滞留形成隔热层，也能防止含颗粒物料在流道内沉积堵塞。和普通静态换热器相比，它的换热系数可以提升3-5倍，尤其适合处理粘度在10000cP以上的流体，甚至可以输送含有3-5mm固体颗粒的浆料，不会出现流道堵塞的问题。

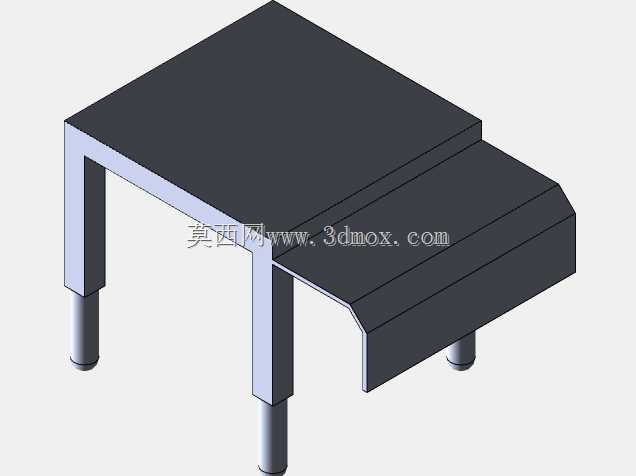

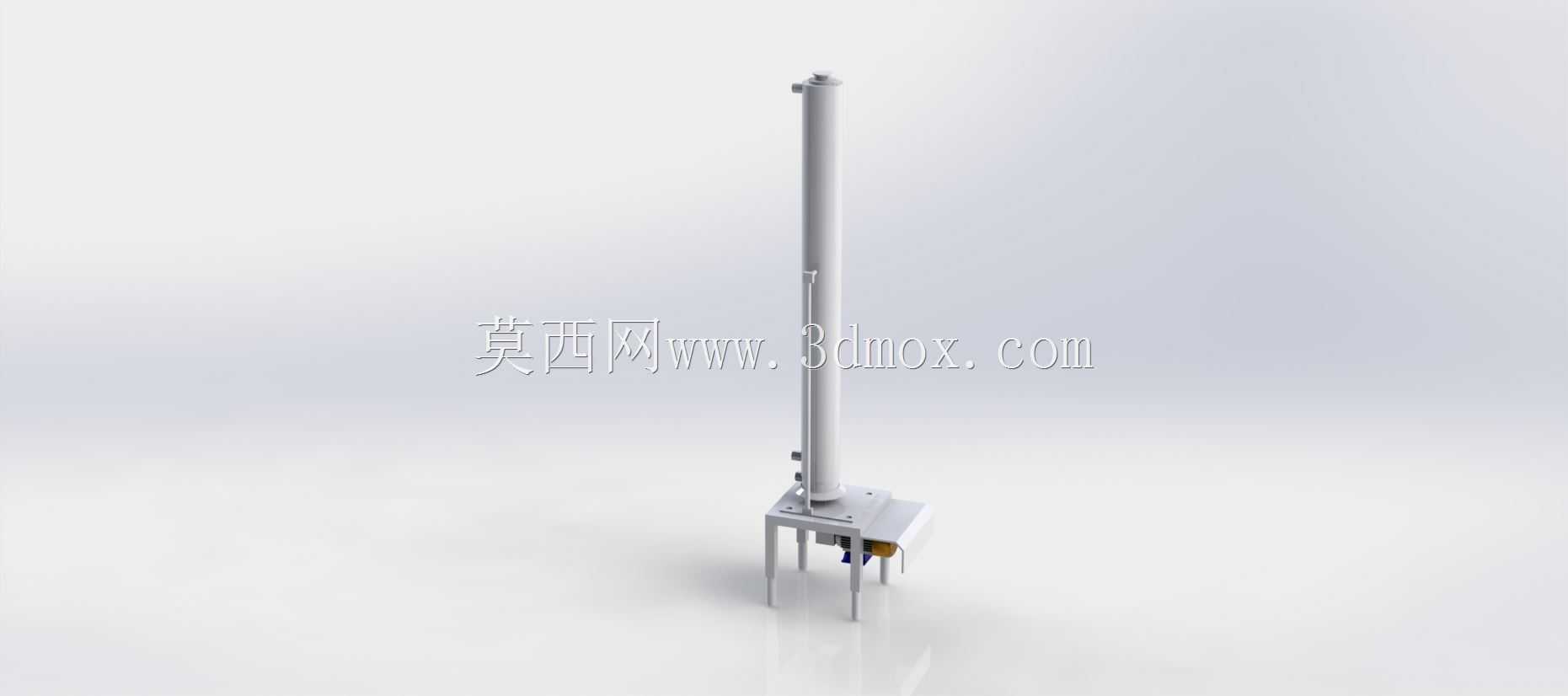

　　从设计思路层面拆解这套模型，首先是整体的立式布局考量，垂直安装的长筒体可以最大化利用厂房的垂直空间，减少设备的水平占地面积，同时垂直流道配合刮轴的转动，物料在筒体内呈螺旋状上升流动，停留时间可以通过进料流量精准控制，适配不同工艺对换热时长的要求。底部的机架采用四支支腿的支撑结构，支腿底部预留了安装地脚螺栓的孔位，安装时可以直接固定在混凝土基础或者钢架平台上，机架的高度预留了电机、传动组件的安装空间，同时也留出了底部进料口、排污口的管路连接操作空间，方便日常维护时拆卸传动端的密封件、检查刮片的磨损情况。筒体顶部预留了出料口、排气口的接口，侧面则预留了冷热介质的进出口，夹套结构的筒体可以根据工艺需求通入蒸汽、冷却水或者导热油，实现加热或者冷却的功能。

　　关于外形尺寸与安装边界，这套VT系列刮面换热器的长筒体部分直径根据型号不同有明确区分，VT+460与VT+680的筒体直径适配不同的处理量需求，整体设备的垂直高度较高，安装时需要预留顶部的检修空间，方便后期抽出内部的刮轴组件更换刮片、清理筒体内部。设备的重心集中在下部的机架与电机位置，安装时需要保证基础的水平度，避免长轴转动时出现偏磨、振动超标的问题。传动端的密封采用机械密封结构，设计时考虑了粘稠物料的密封需求，避免物料泄漏进入传动机构，同时也防止外部杂质进入筒体内污染物料。进料口的位置设计在机架上方的筒体下端，和出料口形成下进上出的流道，配合刮轴的转动，物料不会在筒体底部形成死区，停机时也可以通过底部的排污口完全排空筒体内的残留物料，避免物料长时间滞留变质，影响下次开机的产品质量。

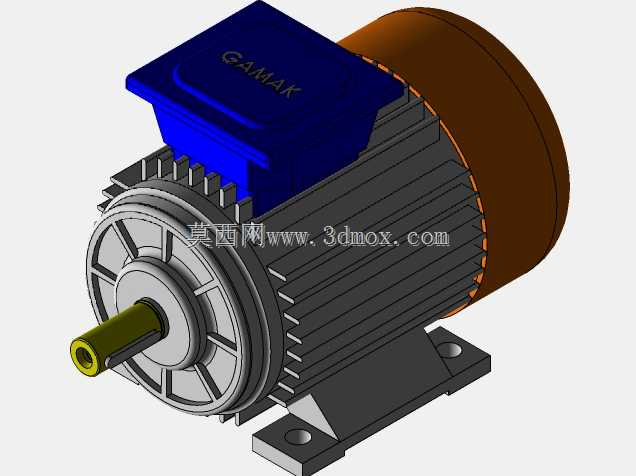

　　在结构细节上，刮片采用耐磨的非金属材质，既保证和筒壁的贴合度，又不会刮伤不锈钢的筒体内壁，刮片和刮轴之间采用可浮动的连接结构，当刮片出现正常磨损时，可以自动补偿磨损量，始终保持和壁面的贴合，不需要频繁调整间隙。夹套层的内部设计了导流结构，让冷热介质在夹套内呈螺旋流动，避免介质走短路，保证整个筒体长度方向上的壁面温度均匀，不会出现局部温度过高或者过低的问题。电机和传动机构之间采用皮带或者链轮传动，既可以实现合适的转速匹配，也能在出现卡料等异常工况时起到过载保护的作用，避免硬连接导致的电机烧毁、刮轴变形问题。
