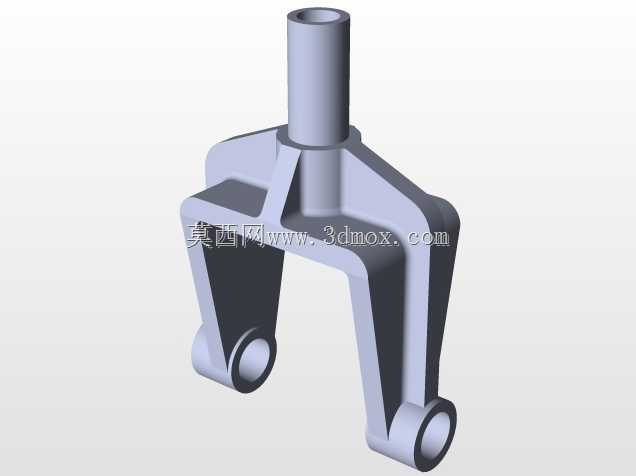

在车间物料转运台车、重型仓储货架移动底座、工业自动化线边周转设备、中小型移动作业平台的走行部设计中,脚轮支架是连接轮体与设备主体的核心受力构件,其结构合理性直接决定整套走行机构的承载能力、转向灵活性与服役寿命。本次设计的脚轮支架采用一体式铸钢基体加工成型思路,规避了多片焊接结构存在的焊缝应力集中、长期受交变载荷后焊缝开裂的风险,整体结构分为上部安装立柱、中部承力叉架、下部轮轴安装座三个功能区段。上部安装立柱为等直径圆柱结构,外径与设备底座的安装衬套内径采用H7/f6间隙配合,装配时立柱插入衬套后可绕自身轴线360度旋转,实现脚轮的万向转向功能,立柱顶端设计有环形卡槽,用于装配孔用挡圈,限制支架从安装衬套中脱出,
立柱的插入深度经过载荷校核,确保在额定偏载工况下,立柱与衬套的配合面不会出现应力集中导致的衬套变形。中部承力叉架采用对称式双支腿结构,两支腿从立柱根部向外呈八字形延展,这种结构设计一方面可以拉大下部轮轴的安装跨距,提升轮体运行时的侧向稳定性,避免设备转向时轮体出现侧倾摆振;另一方面,八字形的支腿结构可以将上部立柱传递的垂直载荷均匀分流到两侧的轮轴安装座上,减少应力集中点。支腿与立柱连接的过渡区域采用大圆角平滑过渡,所有转角处均做了R5以上的圆角处理,从结构上降低铸造与后续机加工过程中的应力残留,同时避免长期受冲击载荷时转角处萌生疲劳裂纹。下部轮轴安装座为两个同轴的带孔凸耳结构,两凸耳的内孔同轴度公差控制在0.02mm以内,
孔内设计有润滑油槽,装配时轮轴穿过轮体中心轴承后两端固定在凸耳孔内,凸耳外侧设计有平端紧定螺钉孔,用于锁定轮轴位置,防止设备运行过程中轮轴窜动脱出。从安装边界来看,上部立柱的直径适配行业内通用的脚轮安装衬套规格,不需要对现有设备底座的安装孔做二次修改即可直接替换同载荷等级的传统脚轮支架;下部两支腿的开档尺寸匹配对应直径的工业脚轮,轮体安装后与支腿内侧预留有2mm的间隙,避免轮体转动时与支腿发生摩擦卡滞。在实际工况适配方面,该支架的结构强度按照3倍额定静载荷做校核,能够承受车间地面不平整带来的瞬时冲击载荷,转向时立柱与衬套的配合面受力均匀,不会出现卡滞或转向费力的问题;双支腿的结构设计也预留了刹车组件的安装空间,
后续如果需要加装脚轮刹车装置,不需要对支架主体做额外加工,直接在支腿外侧预留的安装孔位上固定刹车组件即可。从建模细节来看,所有承力截面的厚度均经过拓扑优化,在保证结构强度满足载荷要求的前提下,尽可能去除非承力区域的多余材料,降低支架自身重量,减少设备移动时的无效载荷;支架的所有外露棱边均做了倒钝处理,避免装配和维护过程中划伤操作人员。在实际应用中,这类脚轮支架不仅可以用于常规的工业转运设备,也可以适配重型工具柜、移动焊接工作站、小型移动式空压机等需要频繁移位的工业设备,其万向转向结构可以让设备在狭窄的车间通道内灵活调整位置,双支腿的承力结构也能适应车间地面存在焊缝、小坡度、细小杂物的复杂工况,不会因为局部载荷过大出现支架变形断裂的问题。设计过程中也充分考虑了加工工艺性,整体结构采用铸造后少量机加工的工艺路线,除了上部立柱配合面、下部轮轴安装孔需要机加工保证精度外,其余表面均为铸造毛坯面,不需要额外的精加工工序,能够有效控制加工成本,适合批量生产应用。
