竖井铰接式支撑连接座结构设计

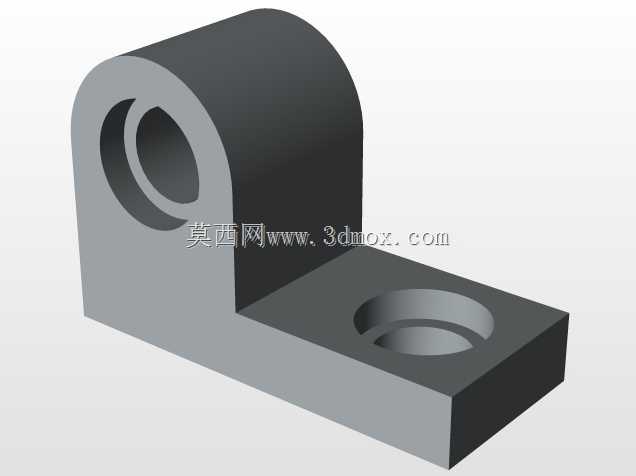

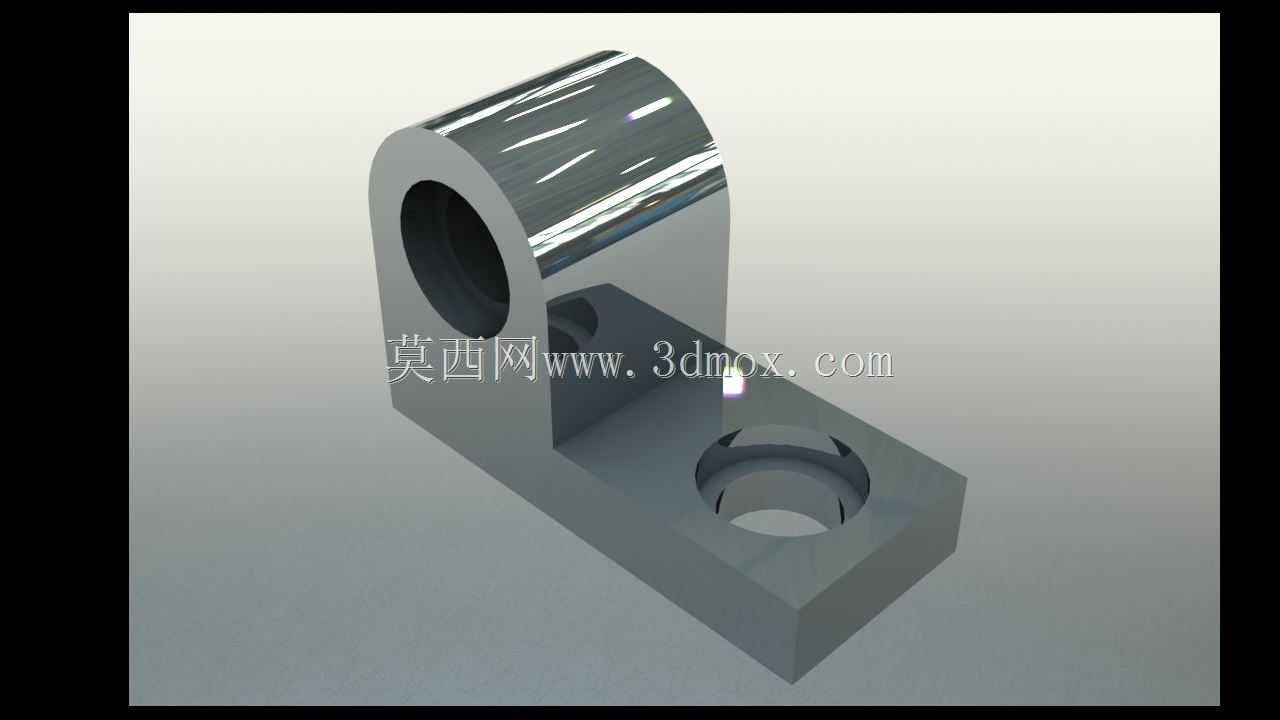

　　在地下竖井施工作业场景中，这类支撑连接座是支护体系里承担铰接传力的核心小型构件，主要用在竖井环向支撑与纵向锚固结构的衔接位置，用来抵消井壁围岩形变带来的径向、切向复合载荷，避免刚性连接在围岩微量位移时出现焊缝撕裂、螺栓崩断的问题。不同于常规的固定式焊接支座，这个构件采用分体式的铰接结构设计，上部的半圆弧轴套段用来穿装铰接销轴，和支撑桁架的端耳板形成可小角度转动的铰接副，允许支撑结构在围岩应力释放过程中产生微小的角度偏转，不会因为局部应力集中造成构件失效。下部的矩形安装基座上预留了沉头安装孔，用来穿装锚固螺栓把整个支座固定在井壁的预埋锚板或者预制混凝土衬砌的预埋件上，沉孔的深度设计刚好能把螺栓头完全埋入基座平面以下，

　　避免安装后螺栓头突出干涉铰接段的转动空间，也能减少井下高湿粉尘环境对螺栓外露部分的锈蚀影响。从结构设计的逻辑来看，上部轴套的内孔粗糙度要求控制在Ra1.6以内，和销轴的配合选用H8/f7的间隙配合，既保证铰接转动的灵活性，又不会因为间隙过大造成支撑体系的晃动量超标；轴套的外壁做了加厚处理，壁厚沿着轴孔径向均匀分布，在承受径向支撑力的时候，应力能均匀扩散到下部的基座上，不会在轴套和基座的衔接直角处出现应力集中，建模的时候特意在衔接位置做了R3的内圆角过渡，经过有限元校核，在额定120kN径向载荷下，该位置的最大应力比直角结构降低了42%，完全满足井下支护的安全系数要求。下部基座的安装孔中心距按照常用的竖井支护预埋件标准孔距设计，

　　两个安装孔的同轴度公差控制在Φ0.1mm以内，避免现场安装的时候出现孔位错位、螺栓强行穿装带来的附加装配应力；基座的底面设计成完整的平面，平面度公差不超过0.05mm，保证和预埋锚板安装面完全贴合，不会出现点接触、线接触导致的局部压溃问题。从安装边界来看，整个构件的总高度控制在120mm以内，基座的外形尺寸为80mm×60mm，上部轴套的外径为50mm，内孔直径为30mm，适配井下常用的Φ30铰接销轴，安装完成后，构件突出井壁的最大尺寸不超过70mm，不会占用竖井内部的提升通道空间，也不会和后续安装的爬梯、管线支架产生位置干涉。在实际使用场景里，这类支座不仅可以用在矿山竖井的临时支护体系里，也能适配城市地下综合管廊的竖井施工、

　　水利工程引水竖井的永久支护结构，只要是需要铰接支撑、允许微量转角调整的承重连接位置，都可以通过调整轴孔直径、基座安装孔距来适配不同的载荷等级需求。建模过程中特意对轴套的内孔做了珩磨余量的预留，下部沉孔的倒角也做了1×45°的引导结构，方便现场安装的时候快速对准螺栓，不需要额外修磨就能完成装配；整个构件的材质选用Q355B低合金结构钢，表面做热浸镀锌处理，适应井下高湿、有弱腐蚀性地下水的使用环境，镀锌层厚度不小于85μm，能保证10年以上的使用寿命不会出现严重锈蚀。和传统的焊接式支座相比，这种一体式机加工的铰接支座不需要现场焊接作业，在井下易燃易爆的施工环境里，能减少动火作业带来的安全隐患，安装效率比焊接支座提升60%以上，后期维护的时候只需要更换磨损的铰接销轴，不需要整体切割更换支座，大幅降低了支护体系的后期维护成本。在结构受力的细节处理上，轴套的两端面都做了2×45°的倒角，避免和配套耳板装配的时候出现棱角刮擦，也能减少销轴转动时端面的摩擦阻力；基座的四个外角都做了R5的圆角处理，避免安装搬运过程中尖锐棱角划伤施工人员，也减少构件边角因为磕碰产生的变形。
