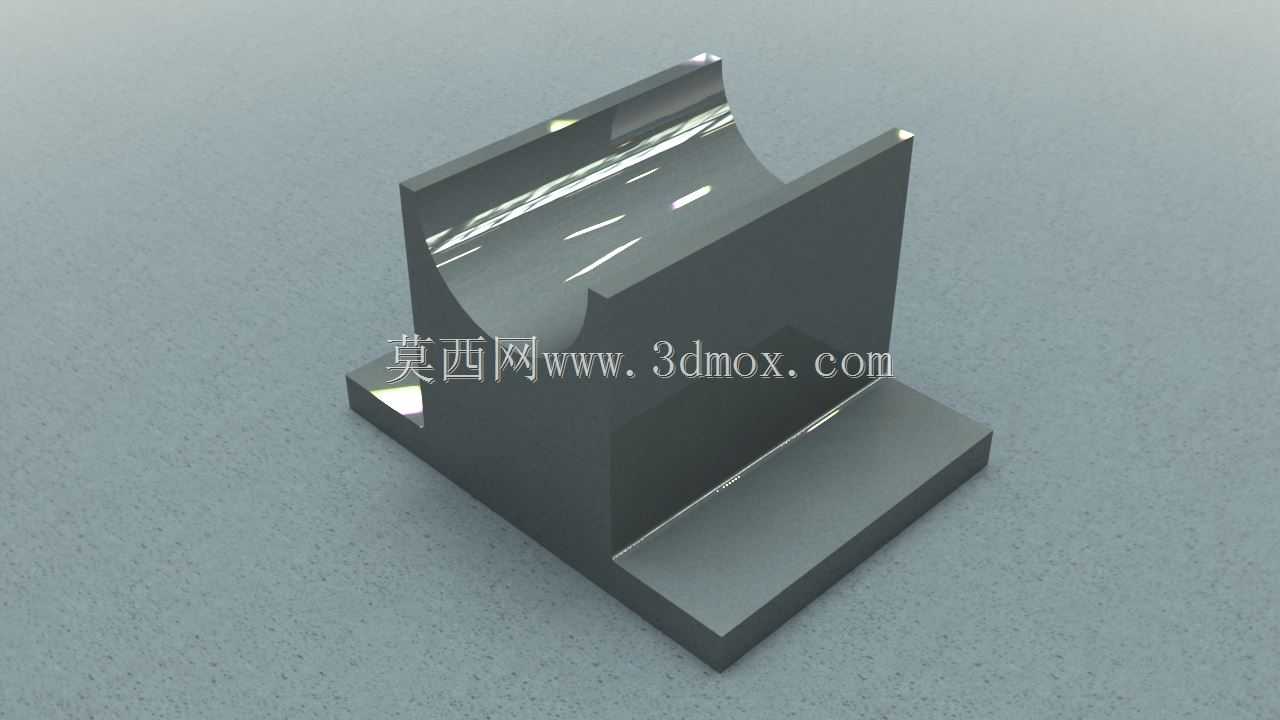

机械传动用摇篮块支撑结构件

　　在各类中小型自动化输送设备、工装夹具定位单元以及轻载传动换向机构中，这类带圆弧承托槽的块状支撑件是十分常见的功能零件，它的核心作用是为做往复摆动的轴类构件提供稳定的下部承托，同时通过底部的安装平面完成自身在设备基板上的固定，避免摆动构件在运行过程中出现径向窜动、支撑刚度不足的问题。从结构设计逻辑来看，零件整体采用一体化铣削成型的思路，底部设置带一定厚度的矩形安装基板，基板上预留的安装孔位可适配常规内六角螺栓的锁紧需求，安装边界的设计充分考虑了现场装配的操作空间，螺栓孔与零件侧壁的距离满足标准扳手的作业转角要求，不会出现装配时工具与侧壁干涉的情况。上部的承托结构采用两侧立板加中部圆弧槽的组合形式，两侧立板的厚度经过刚度校核，

　　在承受轴类构件传递的径向载荷时，不会出现侧向形变导致的槽宽扩大问题，中部的圆弧槽曲率与配套摆动轴的外径保持合理的配合间隙，既不会因为间隙过小导致轴件转动卡滞，也不会因为间隙过大造成摆动过程中的晃动量超标。圆弧槽的下部与两侧立板、底部基板的衔接位置均设置了合理的铸造或铣削圆角，避免应力集中导致的零件断裂问题，尤其是在承受交变载荷的使用场景下，圆角的存在可以大幅降低应力集中系数，提升零件的疲劳寿命。这类零件的实际使用场景覆盖范围很广，在轻工包装设备的摆动料斗支撑位、小型工装的翻转定位模块、非标自动化设备的摆杆支撑点都能看到同类型结构的应用，它不需要配套复杂的轴承组件，依靠自身的圆弧面与轴件直接接触，在低速、轻载、摆动频次不高的工况下，

　　完全可以替代带座轴承实现支撑功能，同时大幅降低设备的制造成本与装配复杂度。设计这类零件时，首先需要根据被支撑轴的直径确定圆弧槽的曲率半径，再根据轴件传递的最大径向载荷计算两侧立板的厚度与底部基板的厚度，确保零件在最大载荷下的形变量控制在设备运行允许的公差范围内；安装孔的间距设计需要适配设备安装基板上的预留孔位，同时要考虑零件更换时的拆装便利性，不需要拆卸周边其他构件即可完成零件的单独更换。零件的外形没有多余的装饰性结构，所有的几何特征都服务于功能需求：底部基板的平面度要求直接影响安装后的接触刚度，因此加工时需要保证安装面的平面度公差；圆弧槽的表面粗糙度需要控制在合理范围，降低与轴件接触时的摩擦阻力，减少长期运行后的磨损量；

　　两侧立板的平行度公差需要严格控制，避免轴件装入后出现卡滞、单侧磨损加剧的问题。在实际选型应用中，这类支撑件的适配轴径通常覆盖10mm到50mm的区间，对应的整体外形尺寸会根据载荷大小成比例缩放，安装孔的规格也会随零件整体尺寸的增大从M4逐步提升到M12，满足不同载荷等级的锁紧需求。不同于标准件的通用化设计，这类零件的结构往往会根据具体设备的安装空间做针对性调整，比如在安装空间受限的场景下，会适当压缩底部基板的外延尺寸，在保证安装强度的前提下缩小整体占地空间；在有防尘需求的场景下，会在圆弧槽的上部预留防尘毡圈的安装槽位，减少粉尘进入摩擦面造成的磨粒磨损。从加工工艺角度来看，小批量制作时可以采用整块方料铣削成型的方式，大批量生产时则可以采用铸造毛坯再做精加工的工艺，在保证结构强度的前提下降低材料消耗与加工成本，不管采用哪种工艺，最终的配合面尺寸精度、形位公差都需要满足设计要求，才能保证装配后的运行稳定性。
