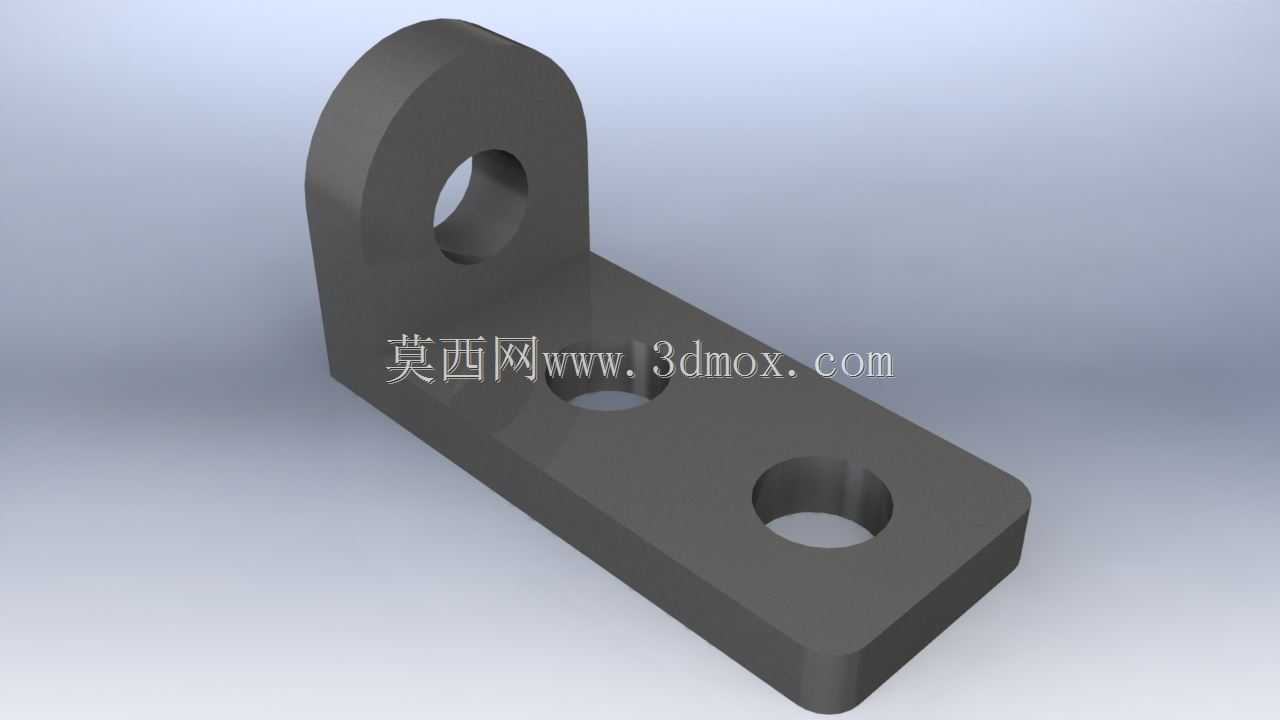

L型立式单耳螺栓固定连接底座

　　在各类工业设备的机架搭建、工装夹具定位、输送线侧边附件安装场景中，这类L型立式单耳螺栓底座是极为常用的连接承载件，它的核心作用是实现垂直方向与水平方向的构件转接，同时为带铰接需求的连杆、摆臂类零件提供稳定的安装支点。从结构设计逻辑来看，整体采用L型弯折的一体式构型，完全规避了分体拼接式支座存在的装配间隙、连接刚度不足的问题，立式段顶部设置的单耳带孔结构，是专门为铰接副预留的安装位，孔位的同轴度、孔壁与耳片端面的垂直度都做了严格的公差约束，能够保证穿装铰接销轴后，摆臂类零件转动无卡滞、无偏磨，不会因为支座本身的形位公差导致传动过程中出现额外的侧向载荷。水平段的板体上设置了两个贯通的安装沉孔，这两个孔位的中心距是按照常用的型材安装孔距、机架面板标准孔位做的匹配设计，沉孔结构可以让内六角螺栓安装后头部完全埋入板体表面，不会出现凸起干涉相邻构件安装的问题，同时水平段的底面做了平面度处理，安装时能够和安装基面完全贴合，不会因为接触面翘曲导致锁紧后底座出现内应力，长期受载后发生变形偏移。

　　从实际使用的工况适配性来说，这类底座常被用在小型自动化设备的门体铰接支撑、工装夹具的定位挡块安装座、输送线侧边的导向杆固定支座、轻型连杆机构的端部铰接点位置，它的立式耳片厚度经过载荷校核，能够承受常规工况下的径向铰接载荷，不会因为频繁的摆动冲击出现耳片开裂、孔位变形的问题。设计过程中特意在L型的弯折位置做了圆角过渡处理，而不是直角锐边，一方面是为了减少铣削加工时的应力集中，提升零件的整体抗疲劳强度，另一方面也能避免安装调试过程中锐边划伤操作人员，同时圆角过渡的结构在铸造或者铣削成型时，工艺性更好，不会出现直角位置的加工缺料、应力裂纹等缺陷。

　　关于安装边界的尺寸适配，水平段的长度方向尺寸预留了足够的螺栓锁紧操作空间，两个安装孔的位置距离立式段的内侧壁有足够的距离，使用标准内六角扳手锁紧螺栓时不会和立式段发生干涉，不需要额外使用特殊的短柄扳手，能够提升现场装配的效率。立式耳片的高度是按照常用铰接件的转动空间做的设计，耳片上的铰接孔中心距离水平段安装基面的高度，匹配了多数小型摆臂、连杆的转动半径需求，不会出现铰接件转动时和水平安装基面发生摩擦碰撞的问题。零件的所有棱边都做了小倒角处理，去除加工后的毛刺飞边，既能够提升装配时的操作安全性，也能避免毛刺脱落进入设备内部造成卡滞、磨损等问题。在材质选择的适配性上，这个结构既可以采用45号钢铣削成型后做发黑防锈处理，适配有一定强度要求的重载工装场景，也可以采用铝合金6061材质加工后做阳极氧化处理，适配有轻量化需求、腐蚀环境下的自动化设备场景，结构本身的构型没有特殊的工艺限制，能够适配不同的加工方式和材质选型，满足不同场景的成本与性能需求。在装配逻辑上，只需要先将水平段通过两个螺栓锁紧在安装基面上，再将需要铰接的零件对准立式耳片的孔位，穿入铰接销轴并加装轴向限位挡圈即可完成安装，整个安装过程不需要复杂的调整，因为底座本身的形位公差已经保证了铰接孔的位置精度，安装后不需要额外做位置校正就能够保证铰接件的转动顺畅。
