弧形包边式边缘防护构件结构设计

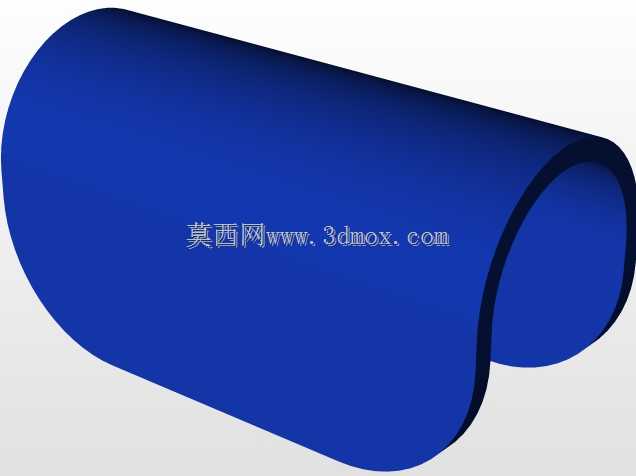

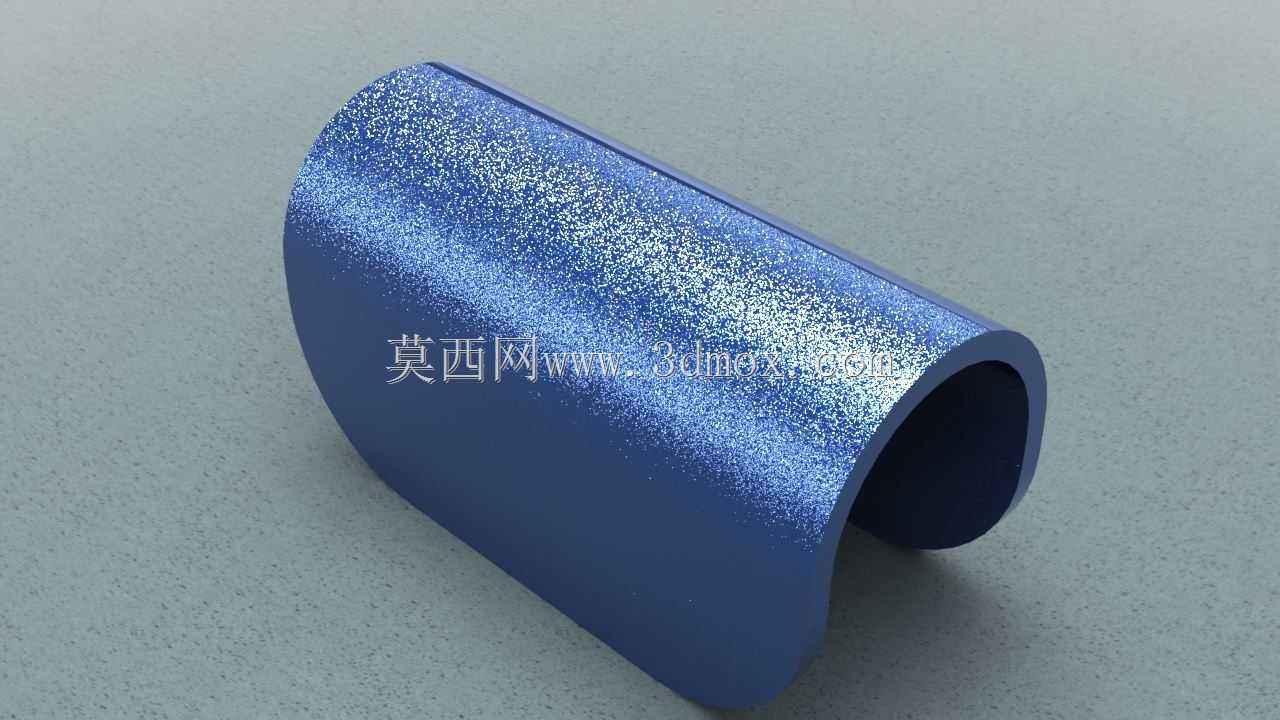

　　在各类钣金柜体、管线排布、设备机架的现场安装与长期运维场景中，板材裁切后的锐边、型材外露的棱边始终是划伤操作人员、磨损外接管线绝缘层、破坏相邻部件表面涂层的高发风险点，这类边缘防护构件正是针对这类场景开发的配套防护零件。不同于平面粘贴式的防撞胶条，该构件采用开口弧形的半包结构，整体为等壁厚的半圆弧筒形态，安装时可直接卡接在对应直径的圆柱型材、圆管棱边或是预弯处理的板材弧形翻边上，无需额外打孔或粘接固定，依靠自身结构的弹性抱紧力即可完成定位，适配车间现场快速装配的作业需求。从结构设计逻辑来看，该构件的开口尺寸经过匹配性计算，开口宽度略小于被包覆边缘的截面外径，卡入后构件自身的形变回弹力会均匀作用在被包覆面的整个接触弧段上，

　　不会出现局部应力集中导致的护件翘起、脱落问题；构件的两端做了圆弧过渡收边处理，没有额外的锐边结构，避免防护件自身成为新的刮擦风险点，同时端部的圆弧导角也能引导安装时的对位操作，即便现场安装空间受限，操作人员也能快速完成卡装。在实际设备应用中，这类护件常被用在自动化生产线的机架圆管横撑上，避免操作人员巡检时被管材裁切后的锋利端口划伤；也可配套在穿线金属软管的外露端口处，包覆软管切口的钢丝编织层锐边，防止穿线时割破线缆的绝缘外皮；在钣金设备的门板弧形翻边位置加装该护件，还能缓冲门板开合时与框架的碰撞冲击力，同时隔绝金属棱边直接接触操作人员手部的风险。设计过程中重点考量了安装边界的适配性，构件的轴向长度可根据实际防护需求做等比例缩放调整，

　　弧形段的曲率半径严格匹配常用圆管、型材的标准外径规格，壁厚控制在既能保证足够结构强度、又不会过度占用安装空间的区间，卡接后构件的外表面与被包覆构件的表面平滑过渡，不会形成突出的台阶结构，避免积灰或是勾挂现场的线缆、工装吊具。不同于需要定制开模的复杂防护件，该弧形护件的结构形态规则，建模过程中仅需通过基础的拉伸、倒圆角特征即可完成全参数化建模，曲率参数、壁厚、轴向长度均可根据实际安装场景快速调整，适配不同规格的被防护构件；构件的外表面可做磨砂、喷塑等不同表面处理，既可以提升构件自身的耐磨耐腐性能，也能匹配不同设备的外观配色需求，在户外设备、车间生产设备、商用柜体等不同场景下均可适配。从长期运维的角度来看，

　　这种卡接式的弧形边缘护件拆装便捷，当护件出现磨损、老化时，无需拆解被防护的主体结构，直接撬开旧件更换新件即可完成维护，大幅降低后期运维的人工成本；构件的弧形外表面没有多余的凹槽、缝隙结构，日常清洁时可直接擦拭，不会积存油污、粉尘，适配食品加工、洁净车间等对卫生条件有要求的应用场景。在管线排布密集的设备内部，这类护件还能作为管线与金属棱边之间的隔离件，避免设备运行过程中管线振动反复摩擦金属锐边导致的绝缘层破损，降低设备漏电、信号线路短路的故障概率，其弧形的接触面与管线外表面的接触面积更大，压强更小，不会像直角护边那样压伤管线外壁。
