RC小型内燃机缸体组件结构设计

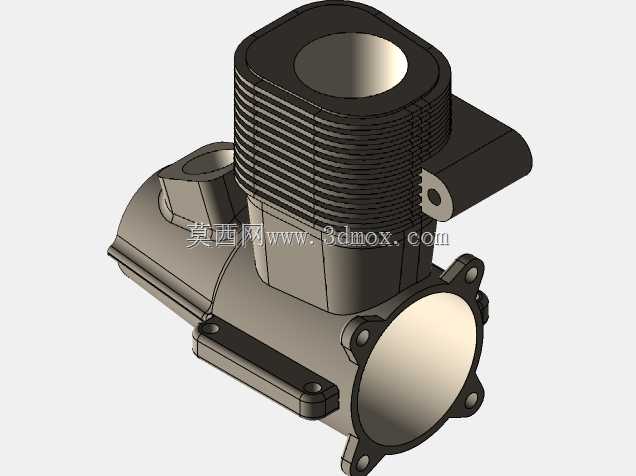

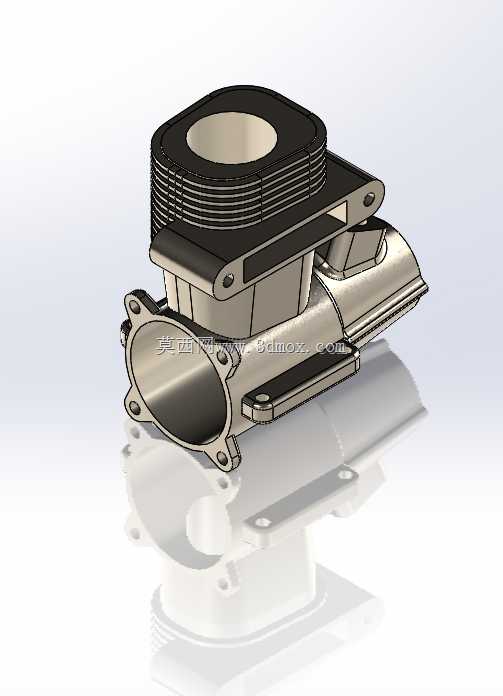

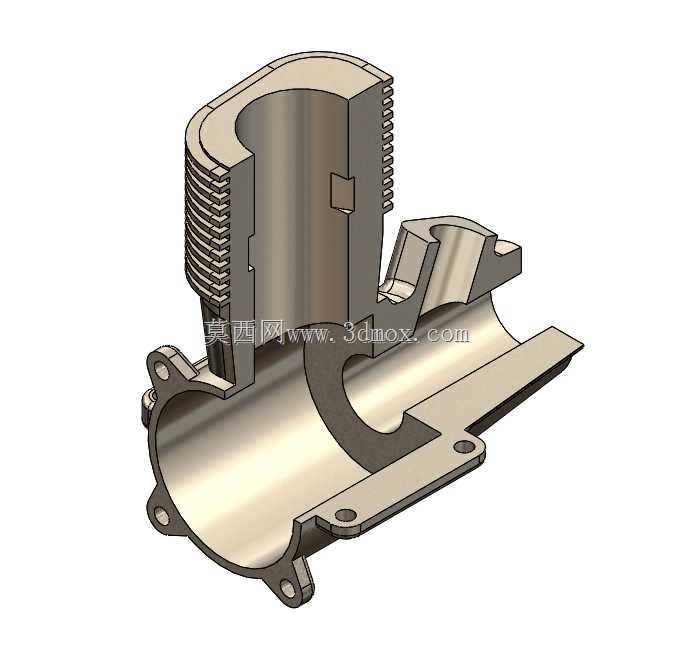

　　在航模、小型车模这类对动力单元体积、重量有严苛限制的应用场景里，RC内燃机的缸体组件是决定整机输出稳定性、散热效率与装配适配性的核心结构。不同于大排量工业内燃机的设计逻辑，这类小尺寸动力单元的缸体需要在有限的安装空间内，同时兼顾气缸密封、散热传导、曲轴箱连通以及与周边排气、化油器组件的对接精度，每一处结构的尺寸冗余都被压缩到了毫米级。从结构设计的角度来看，该缸体组件上部的散热鳍片采用了等间距环形排布的设计思路，鳍片的厚度与间距经过匹配计算，既保证了模型车、航模在高速运行时的迎风散热面积，又不会因为鳍片过薄导致压铸成型后出现形变，或是鳍片过密造成积灰卡滞影响散热效率。上部的气缸安装止口做了台阶式定位设计，

　　与气缸套配合时可以直接通过止口实现径向定位，不需要额外加装定位销，减少了装配工序的同时也降低了小尺寸零件的加工难度。缸体侧面的安装凸台预留了标准化的安装孔位，孔位的位置公差控制在0.02mm以内，能够直接适配市面上主流规格的RC发动机排气歧管与化油器转接座，不需要用户二次打磨修配。下部的曲轴箱连接端口采用了法兰式对接结构，端口处的密封槽宽度与深度匹配常规的耐油橡胶密封圈规格，装配后可以有效阻挡曲轴箱内的机油混合气泄漏，避免模型运行过程中出现漏油、动力衰减的问题。在安装边界的设计上，该缸体的整体外轮廓尺寸充分考虑了RC模型车架、机身的常规安装位尺寸，横向最大宽度控制在适配1:10比例模型动力舱的范围内，下部的安装支脚做了下沉式设计，

　　安装后缸体的重心高度比常规同排量缸体低3mm左右，能够有效降低模型高速转向、机动时的重心偏移量，提升运行稳定性。支脚上的安装孔采用了长圆孔设计，允许用户在小范围内调整安装位置，适配不同品牌车架的安装孔位偏差，降低了配件的适配门槛。从实际使用的功能特性来看，该缸体的气道内壁做了顺滑过渡处理，没有常规小铸件常见的毛刺、台阶结构，混合气从进气口进入曲轴箱再到气缸的过程中，气流阻力被降到最低，能够有效提升内燃机的进气效率，改善油门响应速度。缸体的材质适配常规的压铸铝合金工艺，壁厚控制在1.5mm到2.5mm之间，既保证了结构强度，能够承受模型发动机高转速运行时的燃烧压力与振动冲击，又不会因为壁厚过大增加不必要的重量，影响模型的整体配重。

　　在设计过程中，还充分考虑了日常维护的便利性，缸体表面的散热鳍片边缘做了圆角处理，用户在拆卸、清理积灰时不会被锋利的鳍片边缘划伤，各个连接部位的螺栓规格统一采用同一种内六角螺栓规格，用户维护时只需要准备一把对应规格的内六角扳手即可完成全部拆装操作，不需要准备多种规格的工具。这类缸体组件除了应用在常规的燃油动力RC模型上，也可以作为小型通用动力单元的核心部件，适配小型便携发电机组、微型植保无人机的辅助动力单元等对动力体积有严格要求的场景，结构的通用性与适配性经过了多轮实际装配验证，能够满足不同场景下的安装与使用需求。
