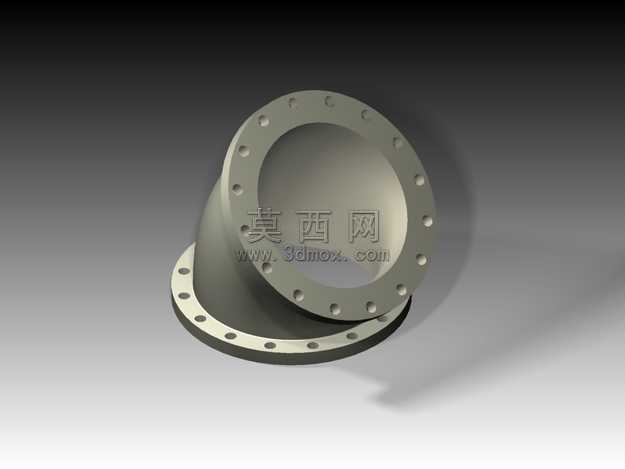

18英寸法兰式45度球墨铸铁弯头

本款18英寸45度法兰弯头采用Autodesk Inventor进行全参数化三维建模，建模过程严格遵循ANSI/AWWA C110/A21.10球墨铸铁管件标准，所有测量尺寸均贴合行业规范要求，可直接用于管道系统的装配验证、工程模拟与生产下料参考。建模初期首先梳理弯头的核心结构逻辑：45度弯管主体采用等通径回转扫掠特征生成，确保流道内壁光滑无突变，满足流体输送的低阻力设计要求；两端连接法兰采用对称阵列特征完成螺栓孔排布，法兰盘的密封面凸台、倒角过渡、壁厚梯度均按照标准参数逐一设定，避免应力集中问题。材质设定阶段针对球墨铸铁的材料属性，赋予模型哑光铸铁质感，渲染时采用柔和的侧上方主光源搭配环境补光，清晰呈现法兰端面的螺栓孔细节、弯管外壁的圆弧过渡质感，同时通过阴影效果强化模型的立体结构，直观展示两个法兰端面的45度夹角关系。结构设计上重点考量管件的承压性能，弯管转弯处做了均匀的壁厚加厚处理，法兰与弯管主体的衔接位置设置了平滑过渡圆角，既符合铸造工艺的脱模要求，也能有效降低管路运行时的应力集中风险，适配给排水、市政输水等低压流体输送场景的使用需求。建模过程中对所有特征参数做了关联绑定，若需调整管径、弯曲角度、法兰规格等参数，仅需修改对应参数表数值即可完成模型的快速迭代，无需重复绘制基础特征，大幅提升同系列管件的设计效率。模型完成后经过干涉检查与尺寸校验，所有配合面、安装孔位的尺寸均符合标准公差要求，可直接导入装配环境与配套法兰、管道、阀门等零部件完成管路系统的整体装配模拟，提前排查安装错位、空间干涉等潜在问题，为后续的工程施工、生产制造提供精准的三维数据支撑。
