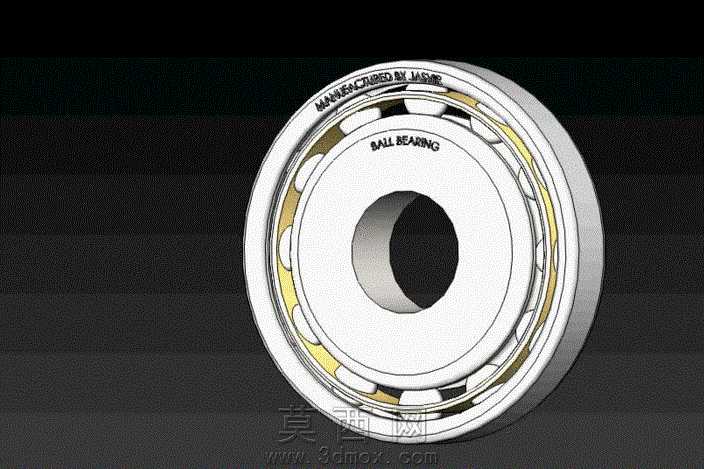

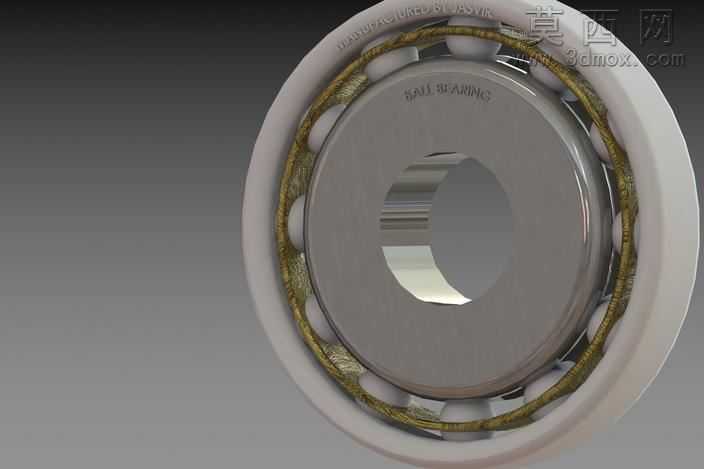

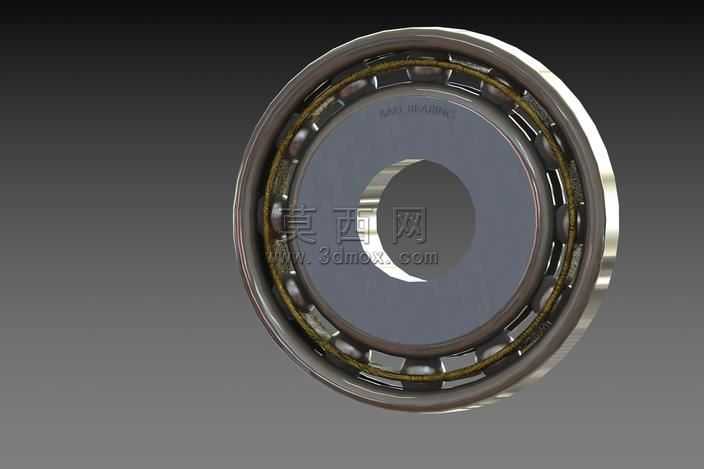

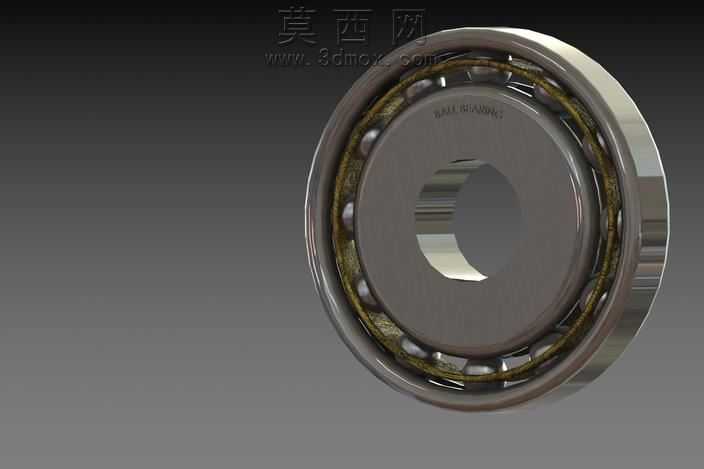

剖视展示内部结构的深沟球轴承三维建模作品

本作品为深沟球轴承的三维建模成果，采用剖视视角完整呈现轴承的内外构造，建模过程依托三维参数化设计逻辑开展，首先以旋转凸台特征构建轴承内圈与外圈的基体结构，精准控制内外圈的滚道曲率半径、沟道位置尺寸，保证滚道与滚动体的配合间隙符合通用轴承的设计公差要求。滚动体部分采用圆周阵列特征完成均匀排布，严格计算阵列中心轴与节圆直径参数，确保每颗钢球的位置精度，同时搭建保持架结构，通过拉伸、切除特征完成保持架的兜孔设计，兜孔弧度与钢球球面完全贴合，还原真实轴承保持架对滚动体的限位约束作用。材质渲染阶段，为内外圈与钢球赋予高铬轴承钢材质，调整金属材质的粗糙度、反射率参数，呈现出轴承钢特有的哑光金属质感与细微的表面加工纹理；保持架部分赋予黄铜合金材质，通过调整漫反射颜色与金属度参数，区分黄铜与轴承钢的视觉差异，同时在轴承端面添加蚀刻文字效果，模拟真实轴承的产品标识印刷工艺。设计过程中重点还原轴承的装配层级关系，清晰展现内圈、外圈、滚动体、保持架四个核心部件的装配位置，通过半剖的展示形式，让观看者可以直观看到轴承内部滚动体的排布逻辑、滚道与钢球的接触形态，完整呈现球轴承依靠滚动体实现低摩擦转动的核心结构原理。建模全程遵循机械设计的标准参数，各部件的尺寸比例完全参照通用深沟球轴承的实际规格，既保证了模型的视觉展示效果，也还原了真实轴承的结构合理性，可用于机械原理教学演示、传动结构方案展示等场景，帮助观看者快速理解球轴承的内部构造与工作逻辑。
