25千瓦X波段雷达天线结构设计

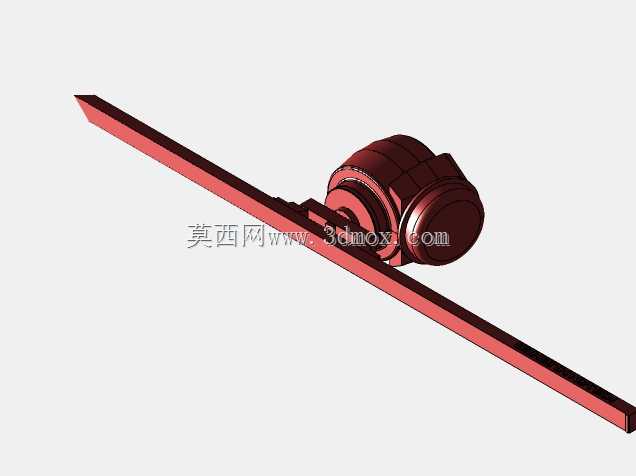

　　这款X波段25kW雷达天线的结构设计，首先要匹配机载平台的安装约束，长条状的辐射阵面沿航向布置时，要兼顾气动减阻需求与波束扫描的覆盖范围，阵面边缘做了斜切收窄处理，避免飞行过程中产生额外的紊流影响载机飞行稳定性。后端的馈电与伺服集成舱段采用紧凑的回转式布局，将波导馈电网络、伺服驱动模块、角度传感元件全部整合在圆柱形舱体内，尽可能压缩设备整体的径向尺寸，减少载机挂载时的迎风面积。

　　从实际应用场景来看，这类X波段雷达天线多用于机载火控或气象探测场景，25kW的功率输出可以保证在数十公里范围内对目标的稳定探测，X波段的波长特性兼顾了探测精度与穿透雨雾的能力，结构设计时首先要满足高过载工况下的结构强度要求，阵面与后端舱体的连接部位做了加厚的承力凸台，安装接口采用多组均布的螺栓孔位，可直接匹配标准机载挂架的安装点位，不需要额外设计转接支架，减少整体挂载重量。

　　设计过程中，阵面的辐射单元安装平面度是核心控制指标，长条阵面的长度方向在温度交变工况下会产生热胀冷缩变形，因此阵面基材选用线膨胀系数较低的铝合金材质，内部设置了多道横向加强筋，既保证阵面刚度，又控制整体重量，加强筋的排布避开了内部波导的走线路径，不会对微波传输产生干扰。后端的回转舱段与阵面的连接采用定位销加螺栓的组合定位方式，保证阵面法线方向与伺服回转轴的垂直度误差控制在允许范围内，避免波束指向出现系统性偏差。

　　安装边界方面，阵面的总长度适配中小型载机的机翼或机头下方挂载空间，舱体的最大外径满足挂架的尺寸限制，整体重心落在安装接口的中心区域，避免飞行过程中产生额外的力矩增加伺服系统的负载。伺服回转机构的转动范围覆盖方位向正负90度、俯仰向正负30度，可满足常规探测场景的扫描覆盖需求，舱体外壳做了密封结构设计，可应对高空飞行时的低温、低气压以及降雨环境，防护等级满足机载设备的使用要求。

　　从功能实现的角度，天线阵面负责将馈电网络传输的微波能量定向辐射到自由空间，同时接收目标反射的回波信号，长条状的阵面形式可以在方位向形成窄波束，提升方位向的角度分辨率，后端的伺服机构带动阵面做连续扫描运动，实现对指定空域的全覆盖探测。结构设计时在舱体尾部预留了航插接口位置，可直接对接载机的供电与信号传输线缆，接口处做了屏蔽处理，避免外部电磁干扰影响雷达的正常工作。

　　在细节处理上，阵面表面的辐射单元安装槽位采用统一的加工基准，保证每个辐射单元的安装位置精度，相邻单元的间距误差控制在0.1mm以内，避免出现栅瓣影响天线方向图性能。舱体的拼接部位采用导电密封胶条，既实现防水密封，又保证整个壳体的电磁屏蔽性能，防止内部微波信号泄漏以及外部电磁信号进入舱体干扰内部电路。整个天线结构的重量分配经过优化，阵面部分采用薄壁加筋结构，在保证刚度的前提下尽可能减轻重量，后端舱体因为集成了较重的伺服电机与波导组件，重量相对集中，设计时通过调整安装点的位置，将整体重心调整到安装面的形心位置，降低伺服驱动的功率消耗，提升转动过程中的动态稳定性。

　　针对高空使用的温度交变工况，舱体外部设置了散热鳍片，可将内部馈电组件与伺服电机产生的热量及时散发到外部空气中，避免舱内温度过高影响元器件的工作稳定性，鳍片的排布方向顺着飞行方向，利用飞行时的气流提升散热效率，不需要额外设置散热风扇，减少设备的故障点。阵面与舱体之间的连接部位设置了隔热垫，减少阵面与舱体之间的热传导，避免阵面温度不均产生局部变形影响辐射性能。
