5DbiRP-SMA接口可弯折WiFi天线结构

　　日常做小型无线通讯设备结构适配时，经常会碰到现成天线模型与安装空间不匹配的问题，要么接口公差对不上，要么弯折角度无法满足设备内部走线、外部信号朝向的需求，这款可弯折WiFi天线的建模，就是针对这类实际工程痛点完成的结构还原。从实际应用场景来看，这类5Dbi增益的WiFi天线，广泛用在迷你主机、工业无线网关、智能家居中控、小型嵌入式通讯模组上，很多时候设备安装在弱电箱、设备机柜内部或者金属外壳旁，天线如果只能保持垂直状态，很容易被金属结构遮挡信号，这就要求天线本身具备角度调整能力，同时接口要和市面上主流的射频座匹配，不需要额外做转接件就能直接装配。

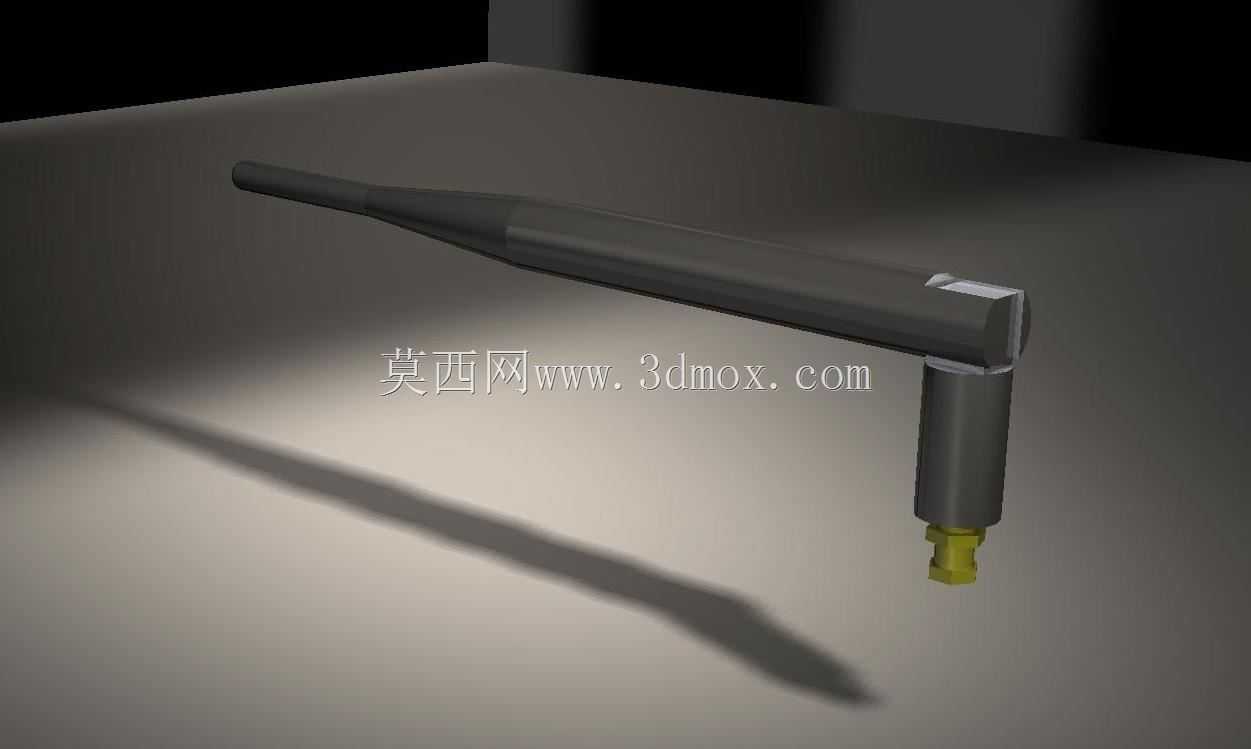

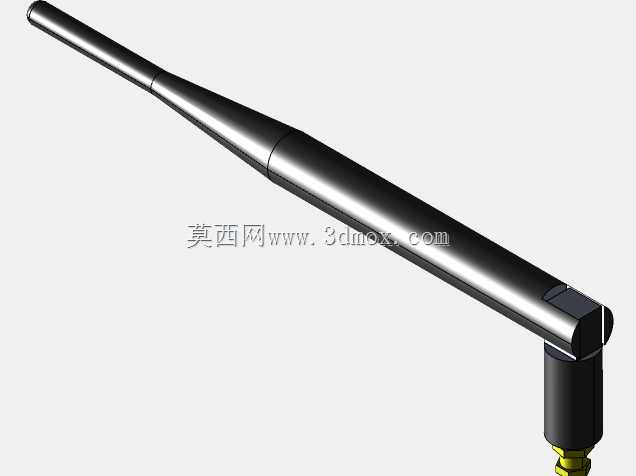

　　建模过程中首先要考虑的是安装边界的适配，RP-SMA接头是这类天线最常用的接口规格，建模时严格还原了接头的外螺纹尺寸、内芯针的直径与伸出长度，保证和板端SMA座对接时不会出现干涉、插接过松或者顶坏板端座的问题；接头根部和天线杆连接的铰接结构，是整个模型的核心细节，这个位置要实现0到90度的无级弯折定位，建模时还原了铰接位的阻尼配合结构，既不会因为长期调整出现松动下垂，也不会因为阻尼过大掰动时损坏接头焊盘。天线杆部分采用渐变的锥度外形，从铰接位到顶端逐步收窄，这种外形一方面是匹配内部振子的长度设计，保证5G频段的信号辐射效率，另一方面也能减少天线根部的应力集中，意外磕碰时不容易出现断裂。

　　做结构选型时，很多工程师容易忽略天线的转动空间边界，这款模型在铰接位的结构设计上，特意控制了弯折时的转动半径，当天线弯折到90度水平状态时，天线杆下沿和安装面的预留间隙足够容纳常规厚度的设备外壳，不会出现外壳顶住天线杆、无法弯折到指定角度的问题；天线整体的长度控制也适配多数小型设备的安装需求，不会因为过长导致设备运输过程中天线被碰断，也不会因为过短影响信号增益效果。外表面的防滑纹理设计在天线根部的铰接位置，实际装配调试时，操作人员不需要借助工具，用手指捏住根部就能调整角度，不会因为手滑掰动接头位置导致焊盘脱落。

　　从实际装配的角度出发，模型还原了天线接头的六角固定位尺寸，设备外壳上对应的开孔只需要按照接头螺纹外径预留安装孔，六角位可以卡在外壳内部的防转槽里，拧紧接头螺母时不会跟着转动，避免内部连接线被拧断。天线外壳的壁厚设计也参考了实际量产的工艺要求，整体壁厚均匀，没有出现壁厚突变的位置，不管是做ABS注塑还是后续的样件3D打印，都不会出现缩印、填充不均的问题。两种配置的结构还原，覆盖了垂直固定安装和角度可调安装的两种使用需求，做设备结构布局时，可以根据安装位置的信号遮挡情况选择对应的配置，不需要额外修改结构，直接调用就能完成整机的装配干涉检查，提前预判安装时可能出现的空间冲突问题，减少后期打样整改的次数。
