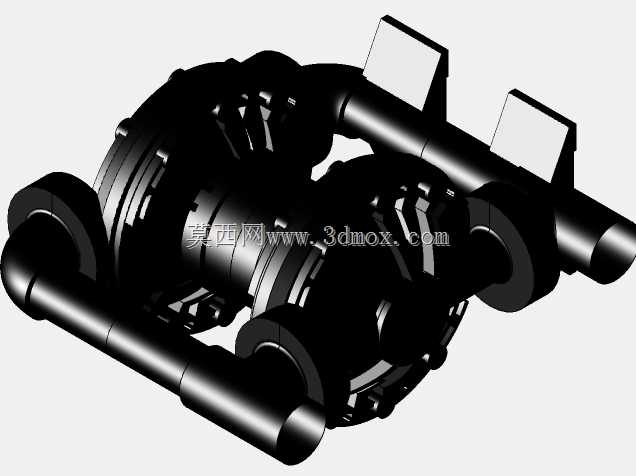

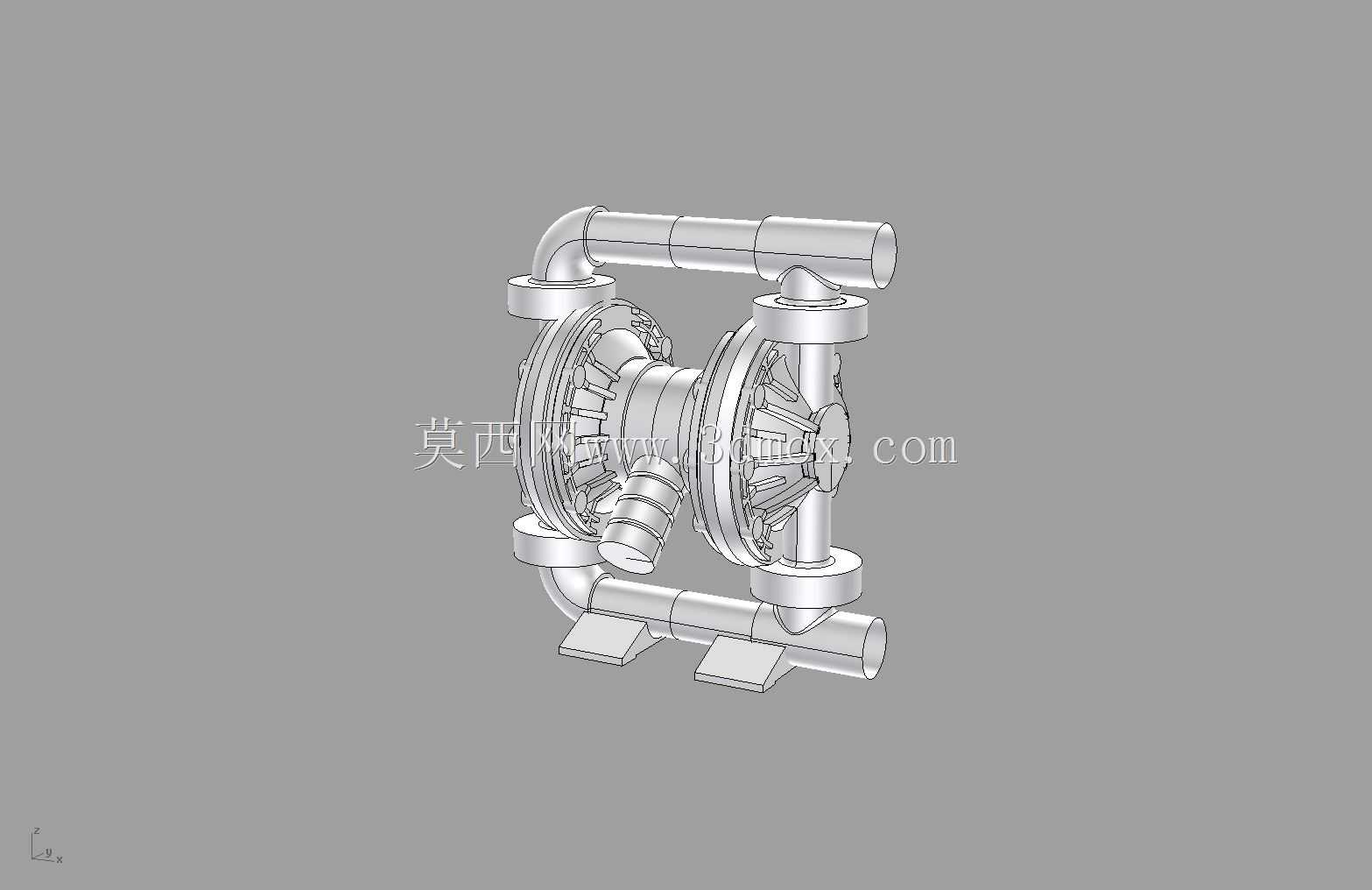

双隔膜结构专用气动输送泵三维结构

　　在化工溶剂输送、高粘度浆料转运、含颗粒介质工况的流体处理场景里，气动隔膜泵一直是无需电源驱动、具备自吸能力的核心输送设备，本次呈现的双隔膜式气动泵结构，完全围绕现场实际安装与使用需求完成结构建模。从实际应用场景来看，这类泵体可适配易燃易爆车间的介质输送，依靠压缩空气作为动力源，不存在电火花风险，同时也能用于污水处理环节的污泥输送、食品行业的粘稠酱料转运，对介质的兼容性较强，不会因为介质内混入细小硬质颗粒出现卡滞损坏的问题。

　　从功能特性上看，该结构采用双侧对称隔膜布局，通过内置气路换向结构交替驱动两侧隔膜做往复运动，配合进出口的单向球阀结构实现介质的持续吸入与排出，泵体进出口采用管道法兰式连接结构，可直接对接现场标准工业管道，无需额外定制转接接头。泵体底部设置两个对称的安装支脚，支脚带有安装通孔，可直接通过螺栓固定在设备机架或者混凝土安装基础上，安装时需要预留足够的周边操作空间，尤其是两侧气路接口与管道接口的拆装空间，避免后期维护时无法完成接头拆卸与隔膜更换作业。

　　设计思路上，整个结构优先考虑了现场维护的便捷性，隔膜压盖采用螺栓圆周均布固定，更换隔膜时无需将整个泵体从管路上拆卸，仅需拆除对应侧的压盖螺栓即可完成隔膜更换；进出口的单向阀组件采用模块化设计，阀球与阀座可单独拆卸更换，当出现密封磨损导致的回流问题时，可快速更换易损件，无需整体更换泵头。整体流道做了圆弧过渡处理，减少介质在流道内的滞留与阻力，尤其是针对高粘度介质输送时，可降低流动阻力，提升输送效率，避免介质在泵腔内残留干结造成堵塞。

　　外形尺寸方面，该泵体整体宽度适配常规DN50口径管道的安装间距，两侧管道接口中心距与同规格常规气动隔膜泵保持一致，可直接替换现场已安装的同规格老旧泵体，无需改动现有管道布局；泵体高度方向预留了气阀组件的安装空间，顶部气路接口位置避开了管道安装区域，接通气源管路时不会与进出口物料管道产生干涉。安装边界上需要注意，泵体安装时需要保证底部支脚完全贴合安装面，避免单侧悬空导致运行时产生振动噪音，同时气源管路需要配置气源处理三联件，过滤压缩空气中的水分与杂质，避免杂质进入气路换向阀造成换向卡滞，影响泵体正常运行。

　　从结构细节来看，两侧的隔膜腔室采用对称式铸造结构，壁厚均匀，可承受常规工况下的输送压力，泵体中间的气路换向阀组件集成在主体结构上，没有额外的外置突出管路，减少了气路泄漏的风险点；进出口的流道口径一致，避免出现通径变化导致的流速突变，减少对泵体内部的冲刷磨损，尤其是输送含固体颗粒的介质时，均匀的通径可降低颗粒对阀座的冲击，延长易损件的使用寿命。在实际选型适配时，该结构可根据输送介质的特性更换不同材质的隔膜与阀球，比如输送腐蚀性介质时可更换特氟龙材质隔膜，输送食品级介质时可更换食品级橡胶隔膜，主体结构无需改动即可适配不同工况需求。
