S型剪切梁式称重测力传感构件

　　这款S型结构的称重测力构件，是工业力值检测场景里应用极广的一类弹性体结构，日常在料仓称重、皮带秤张力检测、自动化装配压装力校验、小型台秤承重检测这类场景里都能见到同结构产品的身影。从结构设计逻辑来看，采用S型剪切梁的构型，核心是利用中间腹板区域的剪切应变来传递力值，相比柱式传感结构，它的抗偏载能力更强，侧向力干扰下的输出漂移更小，同时上下两端的受力点同轴度更容易通过加工保证，不需要额外做复杂的拉向/压向转换附件，不管是承受拉力还是压力载荷，都能保持稳定的应变输出。

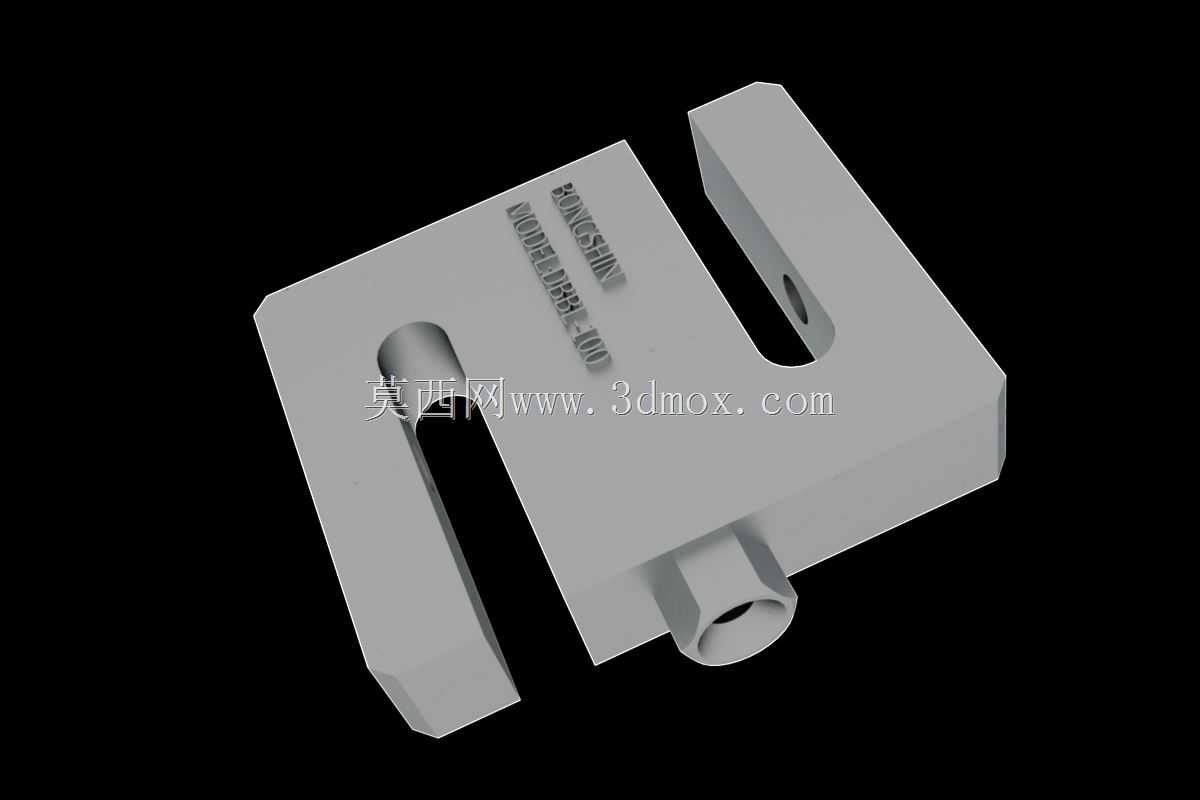

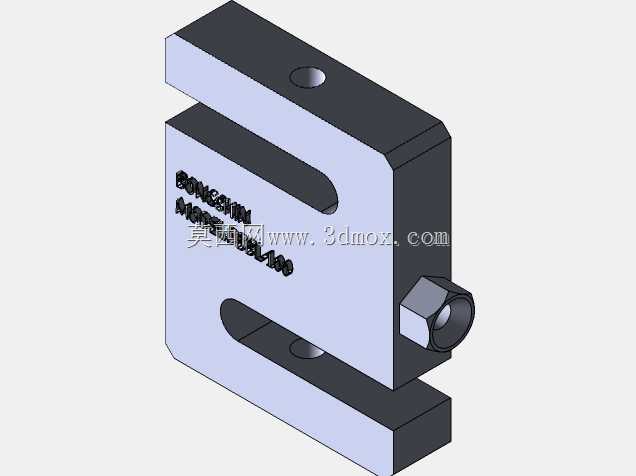

　　从外形与安装边界来看，整体采用一体化合金钢坯铣削成型，主体为对称的U型开槽结构，中间的应变区腹板厚度经过反复校核，既保证额定载荷下的应变量处于应变片的最佳工作区间，又预留了足够的过载安全余量，常规同规格产品的安全过载能力可以做到额定载荷的150%，极限过载不发生塑性变形的阈值可以到额定载荷的300%。上下两端的安装位分别做了适配设计，上端的开槽结构可以直接穿装连接销轴或者螺栓，适配吊式安装的拉力检测场景，下端的凸台接口带内螺纹孔，可以直接拧装压头或者承载脚座，适配平台秤、压装工位的压力检测场景，安装时不需要额外加工复杂的转接件，只要保证上下受力点的同轴度误差控制在0.1mm以内，就能保证测量精度不受安装偏差影响。

　　在功能特性层面，这类构件的核心作用是将作用在本体上的力学载荷转化为弹性形变，后续配合粘贴在腹板区域的电阻应变片组成惠斯通电桥，就可以将形变信号转化为线性的电信号输出，再经过变送模块处理就可以接入PLC或者称重仪表，实现力值的实时采集、过载报警、定量称重控制等功能。设计时特意在应变区周边做了应力卸荷槽，避免安装螺栓的预紧力传递到应变区造成零点漂移，同时本体的边角都做了倒角处理，既避免热处理时的应力集中，也能减少安装过程中磕碰划伤对应变区的影响。侧面预留的走线孔是用来穿装应变片的引线，孔口做了圆角钝化处理，避免穿线时划伤线缆绝缘层，同时孔位的位置避开了主应力传递路径，不会因为开孔造成整体结构的强度下降。

　　实际选型应用时，这类S型称重构件的适配场景覆盖很广，小量程的型号可以用在食品包装机的物料称重、小零件分选的重量检测，大量程的型号可以用在起重设备的超载保护、大型料仓的料位称重、建材生产线上的张力控制。安装过程中要注意避免焊接电流直接流过弹性体本体，否则会造成应变片的损坏，同时要保证承载方向和构件的受力轴线重合，避免承受额外的弯矩和扭矩，日常使用时不需要额外的维护，只要定期检查安装螺栓的预紧力，清理表面积攒的粉尘和物料残渣，就能保证长期的测量稳定性。从建模角度来说，这类弹性体结构的建模重点是保证应变区的尺寸精度，所有的受力面都要保证平面度和垂直度要求，开槽的位置要严格对称，否则会造成偏载误差，建模时可以先绘制对称的截面草图，通过拉伸切除做出主体轮廓，再对安装孔、走线孔、卸荷槽这些细节特征做细化，最后倒圆角处理应力集中的位置，还原实际加工的工艺特征。
