槽型光电式GL5光学传感元件结构

　　做自动化设备结构设计的同行，对槽型光电传感器肯定不陌生，这类元件在小型自动化工位、输送线定位、机构原点复位场景里的出镜率极高，这次拆解建模的GL5槽型光学传感器，是这类元件里通用性极强的一款，建模过程里把实际选型、安装要注意的边界条件都做了还原，不是只做个外观壳子的示意模型。

　　先从实际使用场景说，这类槽型光电最常出现在小型模组的原点限位、薄型工件到位检测、料道缺料判断这些工位，和对射式光电比，它把发射端和接收端做在了同一个本体上，不需要现场做两端对光校准，安装的时候只要把固定孔位锁死，检测槽的位置对准挡片运动轨迹就能用，对装配调试的友好度高很多，很多桌面型自动化设备、3C产品组装工位、小型输送线的止停位，都优先选这类槽型光电做位置检测。

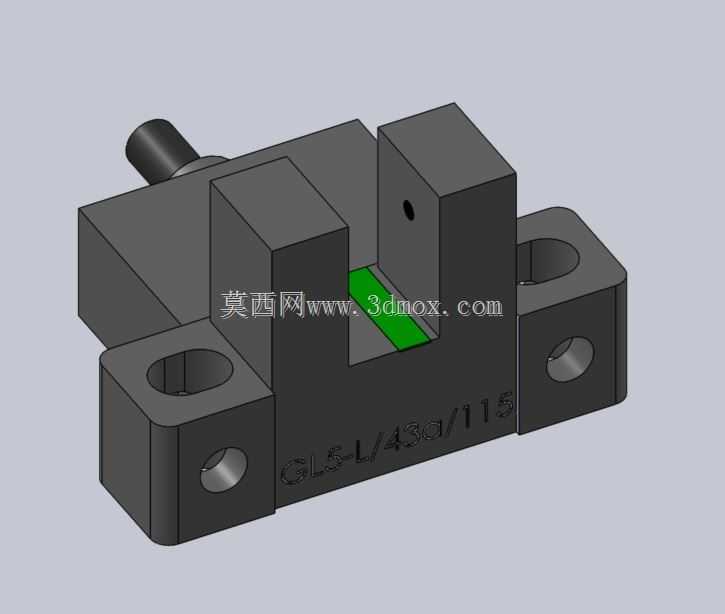

　　从功能特性上看，这款GL5传感器的检测槽是标准U型结构，槽内的光路是垂直贯通的，只要有不透明的挡片从槽内穿过，遮挡住发射端到接收端的红外光路，传感器就会输出电平切换信号，响应速度比机械式限位开关快很多，而且没有机械触点的磨损问题，长期往复触发的寿命更长。建模的时候特意还原了槽内的光路区域标识，也就是槽底的绿色区域，这个区域是实际的有效检测范围，设计挡片的时候，挡片的宽度必须完全覆盖这个有效区域，不能只挡到边缘，不然容易出现信号误触发或者检测不稳定的问题，很多新手设计的时候容易忽略这点，把挡片做的太窄，最后现场调试的时候一直出信号闪断的问题。

　　再说到设计思路，建模的时候没有只做外观曲面，而是把实际安装需要的所有配合尺寸都做了精准还原：本体两侧的安装凸耳是带沉孔的结构，沉孔的深度刚好适配M3规格的内六角圆柱头螺丝，锁螺丝的时候螺丝头不会凸出于安装面，不会和周边运动的机构产生干涉；两个安装孔的中心距是严格按照产品手册的安装尺寸做的，设计安装座的时候直接按这个孔位打通孔就行，不用反复配钻调整。本体侧面伸出的出线柱是电缆出线的位置，建模的时候预留了电缆弯曲的空间，实际布线的时候要注意出线方向不能和运动部件的轨迹重叠，避免长期往复运动磨破电缆外皮。本体上刻印的型号标识位置也做了还原，现场维护的时候不用拆下来就能直接辨认型号，更换备件的时候不容易拿错。

　　安装边界这块是建模的时候重点考量的部分，很多工程师选型的时候只看检测距离，忽略了传感器本体的外围空间要求。这款传感器的安装面是底部的两个凸耳平面，安装的时候传感器本体的底部要和安装支架的平面完全贴合，不能有倾斜，不然槽的方向会偏，挡片进出槽的时候容易蹭到槽壁，长期摩擦会磨坏传感器本体，甚至挡死运动机构。槽的宽度是固定的，设计配套的触发挡片的时候，挡片的厚度要留足和槽壁的间隙，一般单边留0.5mm以上的间隙就够，间隙太小的话加工件的公差累积很容易导致挡片卡滞，间隙太大的话挡片容易在槽内晃动，遮挡光路的位置不稳定。另外传感器的出线侧要预留至少15mm的直线段电缆再做弯曲，不能在出线根部直接折死弯，不然长期弯折容易把内部芯线弄断，这个细节在做布线结构的时候一定要留够空间。

　　还有个容易被忽略的点，这类光学传感器的检测面是槽内的两个光学镜片，建模的时候也还原了镜片的安装位置，实际安装的时候要注意这个位置不能正对设备上的强光源，比如焊接工位的弧光、设备上的高亮工作灯直射，不然容易干扰光信号的接收，出现误信号，如果安装位置避不开强光源，要在传感器外侧加个简易的遮光挡片，这个结构细节在做整机设计的时候就要提前考虑，不要等现场调试出问题再临时整改。

　　整个模型的结构都是按照实际量产产品的尺寸1:1还原的，不管是做设备的选型装配验证，还是做机构的干涉检查，都能直接调用，不用再反复核对样本尺寸调整模型，能省不少结构设计阶段的核对时间。
