管路防护用波纹伸缩结构三维建模

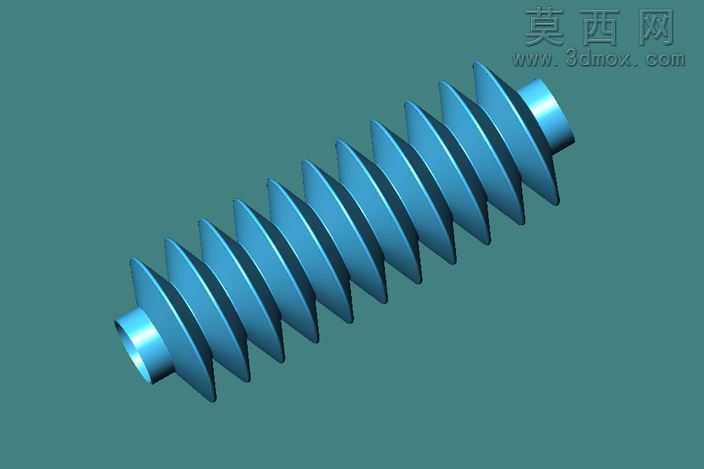

本模型为管路防护类波纹管结构，采用三维参数化建模方式完成整体构建，建模过程中首先以中心轴线为基准，绘制两端等径的圆柱连接端轮廓，保证两端接口尺寸统一，可适配同规格的管路对接需求。主体波纹段采用环形等距阵列的方式生成，每一片环形波纹的截面轮廓经过精准约束，波纹的凸起高度、根部圆角、片体间距均保持一致，确保整体结构的对称性与伸缩形变的均匀性。建模时对波纹片与两端连接圆柱的衔接位置做了平滑过渡处理，避免出现尖锐棱角，既符合实际产品的加工工艺要求，也能减少应力集中问题，提升结构使用时的耐用性。材质渲染阶段选用工程塑料的哑光金属蓝质感，调整材质的反光度与粗糙度参数，还原塑料类防护波纹管的真实表面质感，同时添加柔和的环境光效，让波纹的层叠结构、曲面过渡细节清晰呈现，每一片波纹的轮廓边缘、圆柱端的内孔结构都能直观展示。该结构的设计思路围绕管路防护的核心需求展开，等距排列的环形波纹可在轴向实现一定范围的伸缩变形，同时具备径向的弯折适配能力，能够在管路布设时吸收装配公差、补偿管路运行中产生的小幅位移，同时对内部穿过的管路起到外层防护作用，避免管路被外物剐蹭、腐蚀。建模过程中严格控制各部分的壁厚参数，保证整体结构的壁厚均匀，符合注塑成型的工艺要求，两端的圆柱连接端预留了足够的对接长度，可适配卡接、套接等多种常规管路连接方式，整体结构无多余冗余特征，所有曲面均经过连续性检查，不存在破面、重叠面等建模问题，可直接用于后续的装配验证、结构仿真或者工程出图使用。
