直角铰接链节传动连接结构

　　该直角链节属于链传动系统中的核心铰接连接件，主要应用于需要实现两垂直方向动力传递、多自由度铰接传动的工业设备场景，常见于特种输送线、非标自动化传动机构、重载铰接牵引装置以及需要变向传动的链式作业设备中，区别于常规同平面传动的标准链节，该结构可实现相邻链节在垂直相交平面内的相对转动，满足设备空间布局受限、传动路径存在直角转向的特殊传动需求。

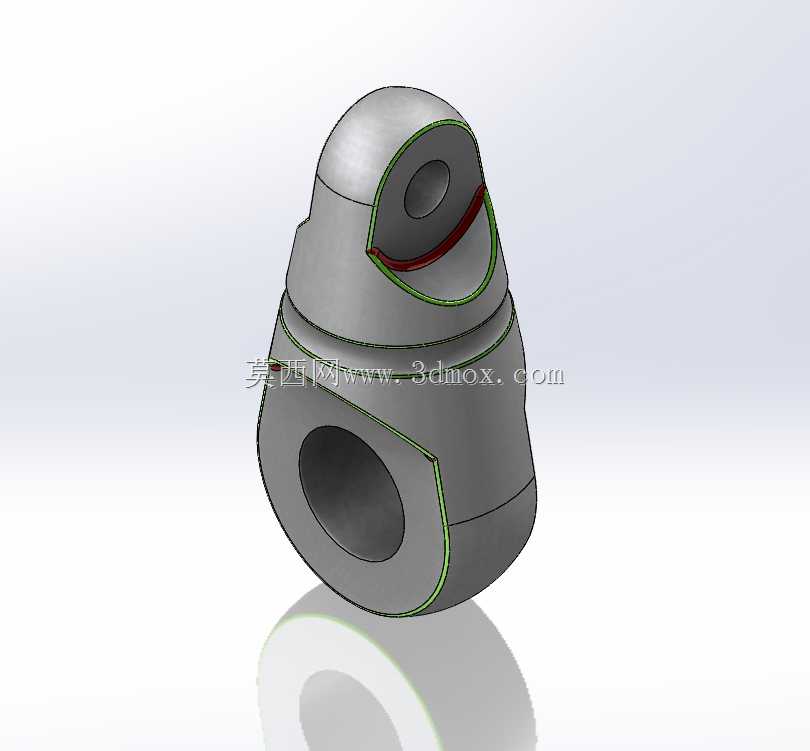

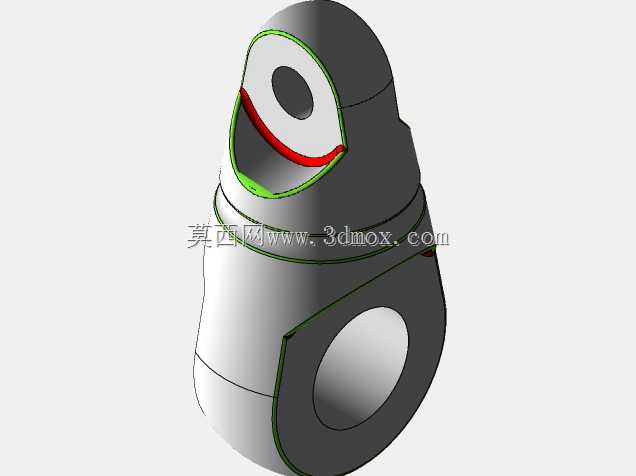

　　从实际功能特性来看，该链节的两个铰接孔轴线呈90度垂直分布，下部通孔用于与同平面的相邻链节通过销轴实现铰接，形成基础的链式传动副，可承受沿链节排布方向的拉伸载荷，上部带圆弧包覆的铰接耳结构则用于与垂直方向的连接部件铰接，实现垂直平面内的摆转自由度，两个铰接位的接触面均做了贴合圆弧过渡设计，可避免铰接转动过程中出现结构干涉，同时保证载荷传递过程中应力均匀分布，减少局部应力集中导致的结构失效风险。链节主体采用变截面过渡结构，在铰接耳与主体连接位置做了加厚处理，匹配重载牵引工况下的受力需求，外轮廓的圆弧过渡既可以减少传动过程中与周边部件的剐蹭，也能优化锻造或机加工过程中的工艺性，降低应力集中系数。

　　在设计思路层面，该结构优先保证铰接转动的灵活性与结构承载能力的平衡，两个铰接孔的孔径根据配套销轴的标准尺寸设计，孔位的同轴度、孔端面与轴线的垂直度均按照传动件的通用公差要求设定，保证销轴装配后无卡滞、铰接转动顺畅。上部铰接耳的开口处做了限位贴合面设计，可限制垂直方向铰接件的摆转角度，避免过度转动导致的传动脱开或结构碰撞，铰接位的边缘做了微小的倒角处理，既可以去除加工毛刺，也能在装配销轴时起到导向作用，提升装配效率。链节的整体外形轮廓经过优化，在保证结构强度的前提下尽可能减少冗余材料，降低自身重量，减少链传动过程中的惯性冲击，适配中高速传动场景的动平衡需求。

　　从安装边界与尺寸配合来看，下部铰接孔的长度与直径匹配对应规格链条的内节内宽、销轴直径参数，装配后可与标准链节实现互换，上部铰接耳的内槽宽度匹配垂直方向连接部件的铰接端厚度，保证铰接后无多余窜动，两个铰接孔的中心距根据传动链的节距参数设定，保证链传动过程中与链轮的啮合顺畅，不会出现跳齿、卡滞问题。链节的最大外轮廓尺寸需满足链轮齿槽的容纳空间要求，保证链节随链条绕经链轮时可顺利嵌入齿槽，完成啮合传动过程，铰接转动的极限角度经过核算，在链条最小弯曲半径下，相邻链节之间不会出现结构干涉，同时垂直方向的摆转角度可满足设备变向传动的最大角度需求，无需额外增加转接部件。

　　在实际工况应用中，该类直角链节需搭配对应的销轴、止锁件使用，铰接孔内可根据载荷情况加装轴套，降低铰接转动过程中的磨损，延长部件使用寿命，重载应用场景下可对链节整体做调质处理，提升结构的强度与抗冲击性能，有腐蚀环境的应用场景可做表面镀锌或发黑处理，提升部件的抗腐蚀能力。结构设计过程中需重点校核两个铰接位的剪切强度、拉伸强度以及变截面位置的疲劳强度，保证在反复交变载荷作用下不会出现断裂、变形等失效问题，同时铰接位的配合间隙需控制在合理范围，间隙过大会导致传动过程中冲击噪音增大、传动精度下降，间隙过小则会出现铰接卡滞、转动不灵活的问题，影响整个传动系统的运行稳定性。
