三爪式轴承拆卸拉拔工具结构设计

　　在设备运维、机械装配、机修车间的日常作业中，过盈配合的轴承拆卸一直是高频且易出问题的工序——直接敲击轴承端面容易造成轴承滚道损伤、轴颈变形，甚至导致配合面出现凹坑影响后续装配精度，三爪式轴承拉拔器正是针对这类场景设计的专用拆卸工具，能通过均匀的轴向拉力平稳将轴承从轴端拉出，避免暴力拆卸带来的零件报废风险。

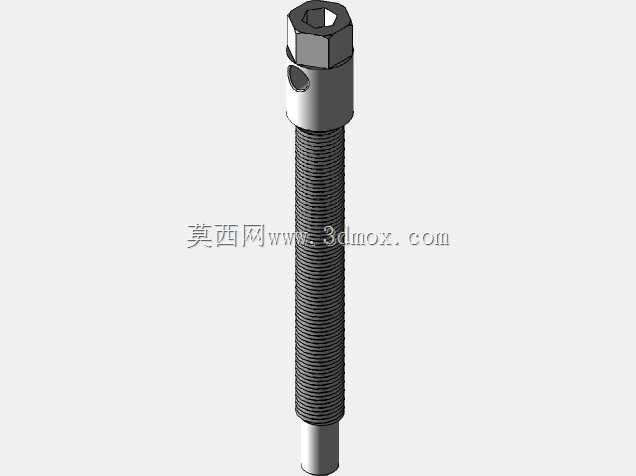

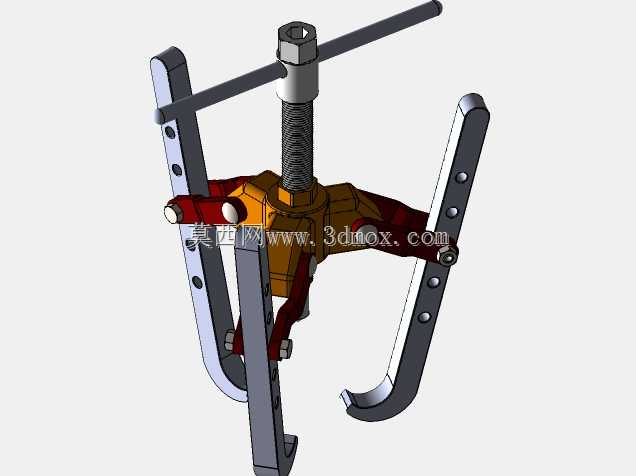

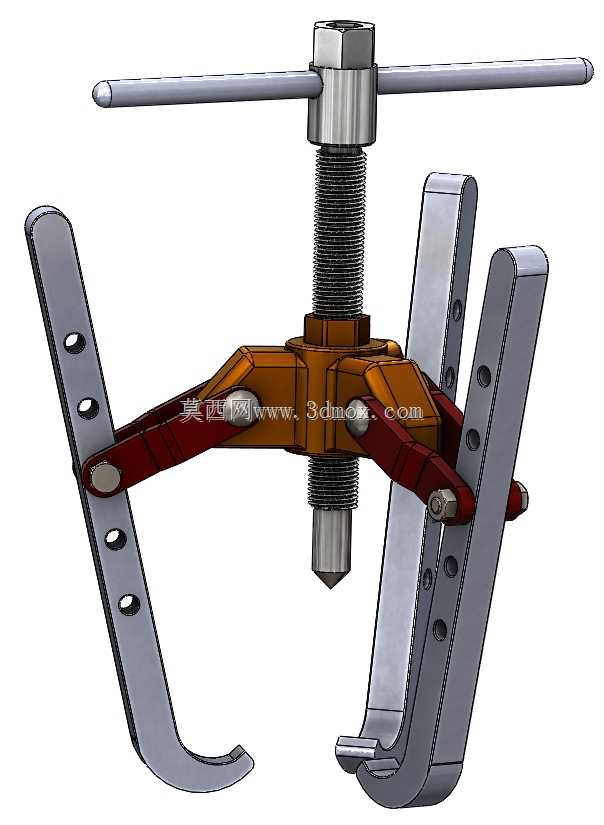

　　这套拉拔器的核心受力结构采用中心螺杆加三爪联动的布局，顶部的T型横杆作为手动施力端，力臂长度经过适配，单人手动操作即可输出足够的轴向顶推力，无需额外搭配加长套管就能应对常规中小型轴承的拆卸需求；中心螺杆采用梯形螺纹传动，相比普通三角螺纹具备更好的自锁性能，施力过程中不会出现卸力回弹的情况，螺纹段的长度覆盖了常见轴伸端的轴承安装深度，顶针端部做了圆弧过渡处理，顶在轴端中心孔时不会划伤中心孔定位面，保证后续轴类零件二次装夹的定位精度。

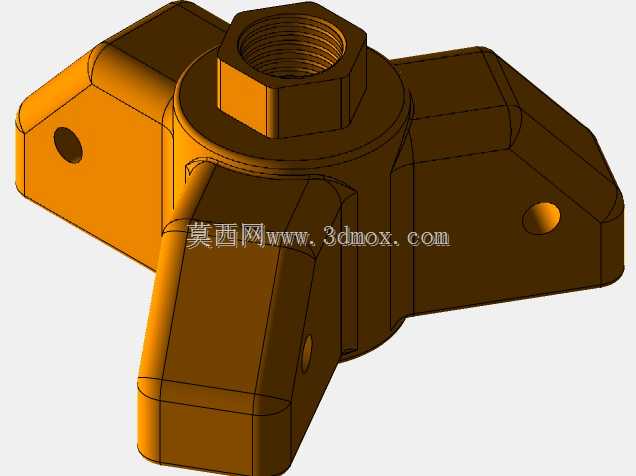

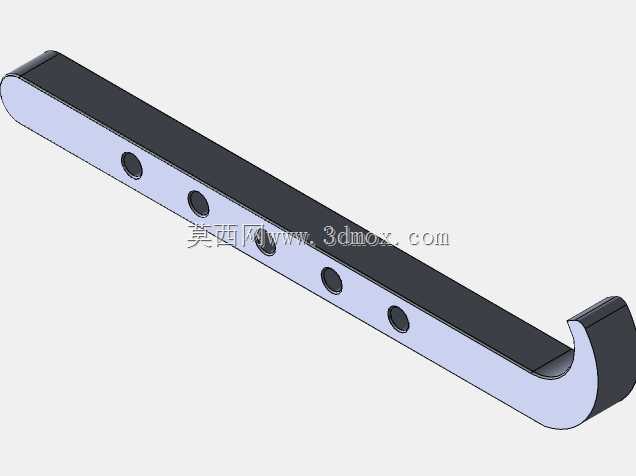

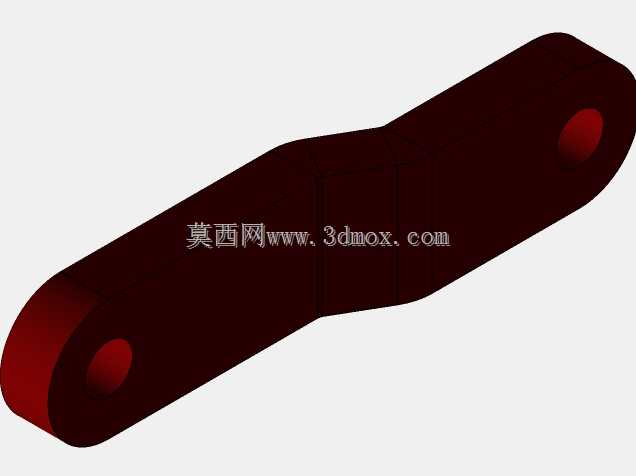

　　三个拉爪采用铰接式连接在中心滑座上，滑座与中心螺杆通过螺纹副配合，转动螺杆时滑座沿轴向平稳移动，带动拉爪同步收拢或张开，适配不同外径尺寸的轴承内圈或外圈拆卸；每个拉爪上加工有等距排列的定位孔，可根据轴承的安装深度调整拉爪的勾接位置，保证拉爪勾住轴承端面时受力点与螺杆轴线平行，避免拆卸过程中出现偏载，导致轴承卡滞或拉爪滑脱。拉爪的勾头部分做了加厚处理，受力截面经过校核，能承受拆卸时的拉应力而不出现变形或断裂，爪身的弧度设计避开了轴上的台阶、键槽等凸起结构，不会在拆卸过程中刮伤轴表面。

　　从安装边界来看，这套拉拔器收拢状态下可适配小尺寸微型轴承的拆卸，张开到最大行程时能覆盖常规工业场景中大部分中小型深沟球轴承、圆锥滚子轴承的拆卸尺寸范围，整体结构没有突出的尖锐棱角，车间日常存放和携带都比较方便，不需要搭配额外的动力源，纯手动操作即可完成作业，适合没有气源、电源的野外设备抢修、生产线临时运维场景使用。

　　设计过程中重点考虑了受力的均匀性，三个拉爪沿中心螺杆轴线呈120°均匀分布，拉力均匀作用在轴承的整个圆周端面上，不会出现单侧受力导致轴承内圈倾斜、卡在轴颈上的问题；铰接点的间隙经过控制，既保证拉爪转动灵活，又不会因为间隙过大导致拉拔时出现晃动，滑座与螺杆的配合段做了润滑储油结构设计，长期使用也不会出现螺纹卡滞的情况。相比两爪拉马，三爪结构的对中性更好，不需要操作人员额外扶正就能自动与轴轴线保持同轴，降低了操作难度，新手也能快速上手完成轴承拆卸作业，同时拉爪的可调孔位设计也让它能兼顾齿轮、皮带轮等其他过盈配合安装在轴上的零件拆卸，拓展了工具的适用范围，是机修工位、装配班组必备的通用维修工具之一。
