E-2D预警机雷达增程结构ProE设计

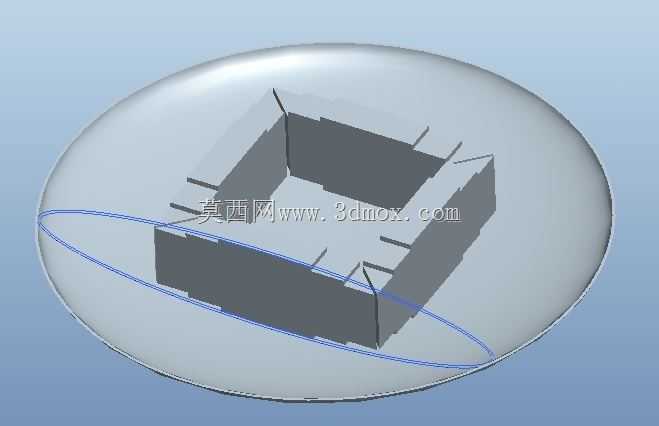

　　作为常年对接航空机载设备结构设计的工程师，拿到这套E-2D预警机雷达增程相关的结构数模时，最先关注的是其适配舰载起降场景的安装边界约束——毕竟E-2系列是目前唯一列装的固定翼舰载预警机，机背雷达罩的尺寸、重量、安装位置不仅要满足探测距离提升的需求，还要适配航母机库的限高、机翼折叠后的整机轮廓，以及弹射起飞、拦阻着舰时的过载受力要求。这套数模还原的雷达增程结构，核心是在原有雷达罩的气动外形基础上，优化了罩内雷达天线的阵面布置与馈电结构的安装空间，没有盲目加大雷达罩的整体直径，而是通过调整罩内分层结构的布局，在不改变原有载机机身主承力点安装接口的前提下，拓展了雷达天线的有效孔径，这一点在实际改型设计中非常关键：如果为了提升探测距离直接放大雷达罩尺寸，不仅会重新改变整机的气动焦点，需要重新做全机的风洞试验与飞控调参，还会超出航母机库的高度限制，甚至影响着舰时的尾钩触舰角度，带来不必要的设计迭代。

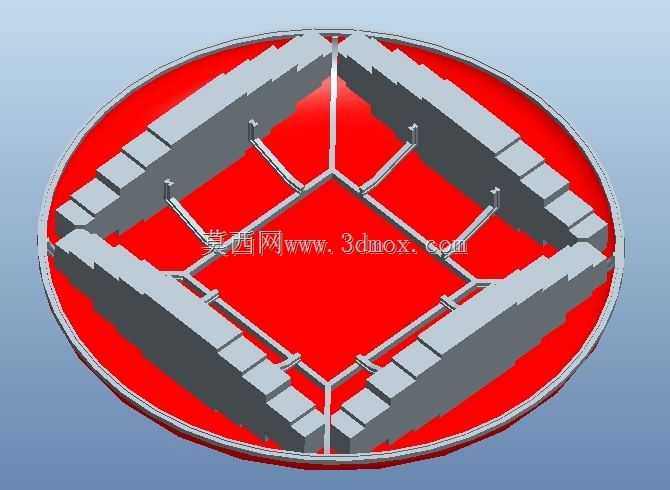

　　从结构细节来看，数模里还原的雷达罩旋转支撑结构做了轻量化优化，支架与机身蒙皮的连接点完全匹配原有载机的加强筋位置，不需要对机身主承力框做大面积的切削改装，这对于在役机型的升级来说能大幅降低改装成本，也能缩短改装周期。雷达罩本身的剖面翼型做了细微修型，对比早期E-2C的雷达罩剖面，增程版本的罩体上下曲面的弧度差更小，能降低飞行过程中罩体产生的气动阻力，同时减少罩体后方的紊流对垂尾的干扰，这一点在舰载机低空进近阶段尤其重要——进近时飞机处于大迎角状态，雷达罩产生的紊流如果冲击垂尾，会降低垂尾的舵效，影响着舰的操纵安全性。

　　在实际应用场景中，这类雷达增程结构的设计，核心目的是提升预警机对低空掠海目标、隐身目标的探测距离，在航母战斗群的防空圈构建中，预警机的探测距离每提升数十公里，就能给舰载防空系统、舰载战斗机留出更多的反应时间。数模里也体现了雷达罩内的设备布置逻辑：将高频收发组件尽量靠近天线阵面布置，缩短馈线长度以减少信号损耗，这也是实现雷达增程的关键设计点之一，同时这种布置方式也能优化罩内的重量分布，让旋转雷达罩的动平衡更易调校，降低飞行过程中旋转机构的振动载荷，延长支撑轴承与驱动机构的使用寿命。

　　从安装边界来看，这套结构的整体高度控制在原有雷达罩的安装高度公差范围内，机翼折叠后整机的高度、宽度都没有超出航母升降机、机库的尺寸限制，雷达罩的前伸量也没有超出机头空速管的最前端位置，不会影响地面、甲板调度时的安全距离。罩体的维护口盖位置也做了对应调整，维护人员不需要登上机身顶部的特殊梯架，在常规维护平台上就能完成收发组件的更换与调试，适配航母甲板上局促的维护空间，减少专用维护设备的配置需求。

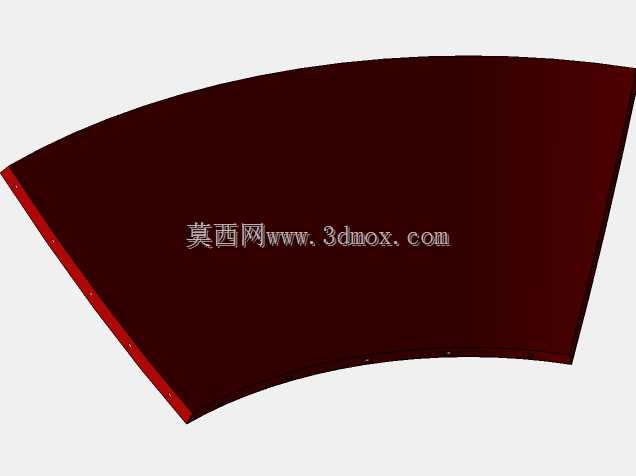

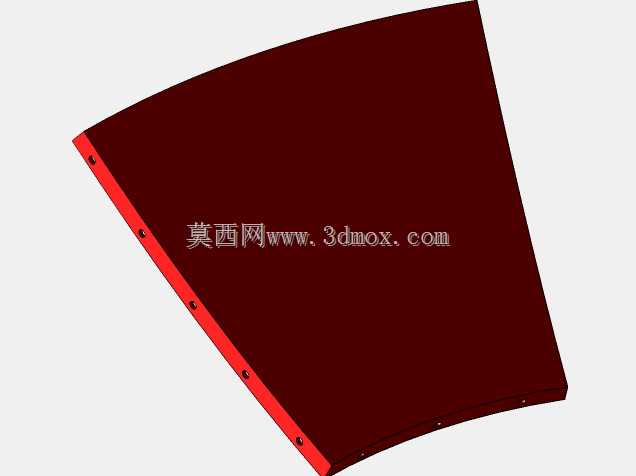

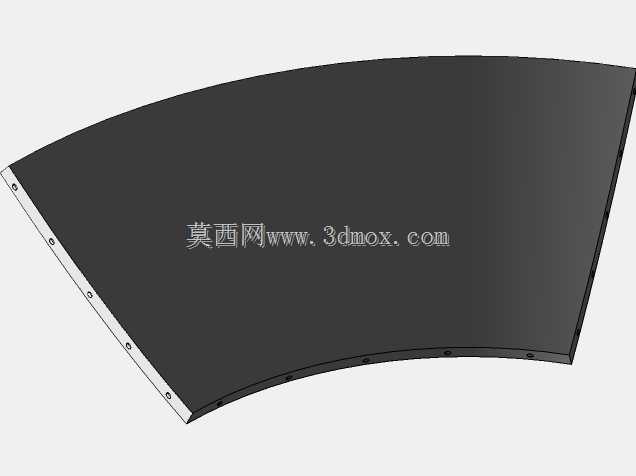

　　在气动适配性设计上，数模里的雷达罩与支架连接的整流罩做了流线型修型，能减少支架与机身连接位置的气流分离，降低整机的巡航阻力，在发动机功率不变的前提下，能小幅提升预警机的巡航留空时间，这对于舰载预警机来说，留空时间的提升直接关系到战斗群空中预警的执勤效率。另外，雷达罩的材料选用透波性能优异的复合材料结构，数模里也还原了罩壁的多层夹层结构，外层是耐冲击的复合材料蒙皮，中间是低损耗的蜂窝夹芯层，内层是透波的防护层，既能承受飞行过程中的鸟撞、气压变化载荷，也能保证雷达信号的穿透效率，减少罩体本身对雷达信号的衰减，从结构层面辅助实现雷达探测距离的提升。
