1by2微型断路器塑料注射成型模具结构

　　这套模具对应的成型制品是1by2规格的微型断路器塑料外壳部件，这类部件属于低压配电终端的核心绝缘承载结构件，日常应用场景覆盖民用建筑配电回路、工业设备末端供电保护、小型机电设备的过载与短路防护单元，所有需要对线路进行分断保护、同时需要绝缘壳体承载内部脱扣、触头、接线组件的场景，都会用到这类注塑成型的塑料壳体。从实际生产用途来看，这套注射模的核心作用是通过高压熔融塑料注射、保压冷却定型的工艺，一次性成型出断路器外壳的精准结构，包括内部用于卡装脱扣机构的定位卡槽、固定静触头的安装柱、对接接线端子的避让槽、以及外壳上下盖配合的卡扣止口，这些结构的成型精度直接决定后续断路器整机组装的适配度，若成型尺寸偏差超过0.05mm，就会出现内部组件卡滞、合盖缝隙超差、防护等级不达标的问题。

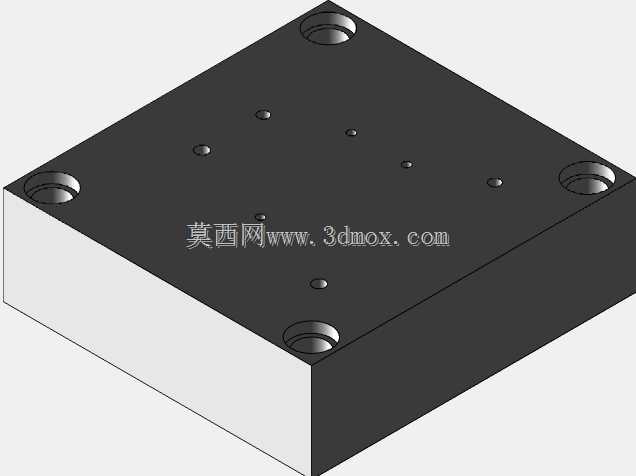

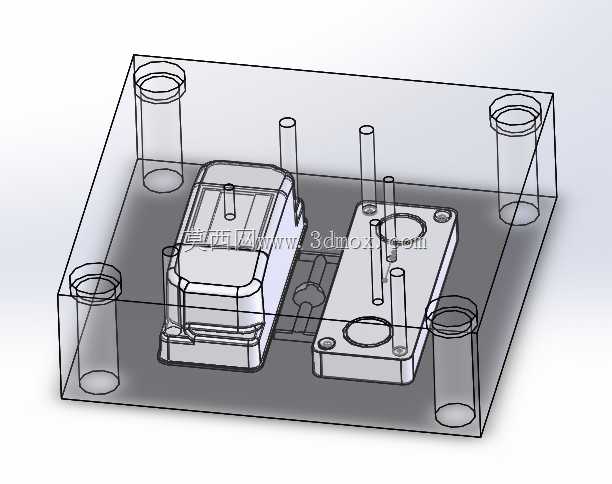

　　在设计思路层面，这套模具采用了一模两腔的布局结构，从展示的透明模架剖视图可以看到，两个成型腔分别对应断路器外壳的两个配套塑件，分流道采用平衡式布置，确保熔融塑料进入两个型腔的压力、流速保持一致，避免两个制品出现填充不足、飞边、收缩率不均的缺陷。模架选用标准龙记模架作为基础载体，四周布置的导柱导套采用H7/m6的过渡配合，保证动定模合模时的同轴度误差控制在0.02mm以内，避免型腔错位导致塑件壁厚不均。冷却水道围绕型腔周边均匀排布，水道距离型腔壁的距离保持在15-20mm区间，既保证冷却效率，又避免距离过近导致型腔壁受力不均产生变形。顶出结构采用顶杆+推板组合的方式，针对塑件上的薄壁卡扣位置单独布置小直径顶杆，顶出行程根据塑件脱模斜度计算确定，避免顶出时塑件出现发白、顶穿、变形的问题。

　　从安装边界与尺寸适配角度来看，这套模具的整体外形尺寸适配常用的120吨卧式注塑机安装规格，模架的定位圈直径匹配注塑机定模板定位孔标准尺寸，浇口套的球面半径与注塑机喷嘴球面半径适配，保证注射时无溢料。模具的闭合高度、开模行程都对应所选注塑机的参数范围，安装时的压板固定槽位置符合通用注塑机模板的T型槽间距，不需要额外改装即可快速上机安装。成型的塑件壁厚控制在1.8-2.2mm区间，所有转角位置都做了R0.5-R1mm的圆角过渡，既避免塑料填充时出现应力集中，也能提升塑件本身的结构强度，减少使用过程中受外力开裂的风险。

　　在实际生产适配性上，这套模具的排气槽开设在型腔末端的分型面上，排气槽深度控制在0.02mm，既能顺利排出型腔内的空气，避免塑件出现烧焦、气泡缺陷，又不会导致熔融塑料溢出形成飞边。浇注系统采用侧浇口进料，浇口位置选在塑件的非外观面，成型后可以快速去除浇口凝料，不会在塑件外观面留下明显痕迹，满足断路器外壳的外观质量要求。模具的所有滑动部件都设计了润滑槽，日常生产时定期加注润滑脂即可保证长期运行的顺畅性，减少卡滞磨损的问题，适配大批量连续生产的需求，单班生产效率可以达到每模成型周期25秒左右，满足电气配件行业大批量供货的产能要求。
