台式圆盘砂光打磨设备结构设计

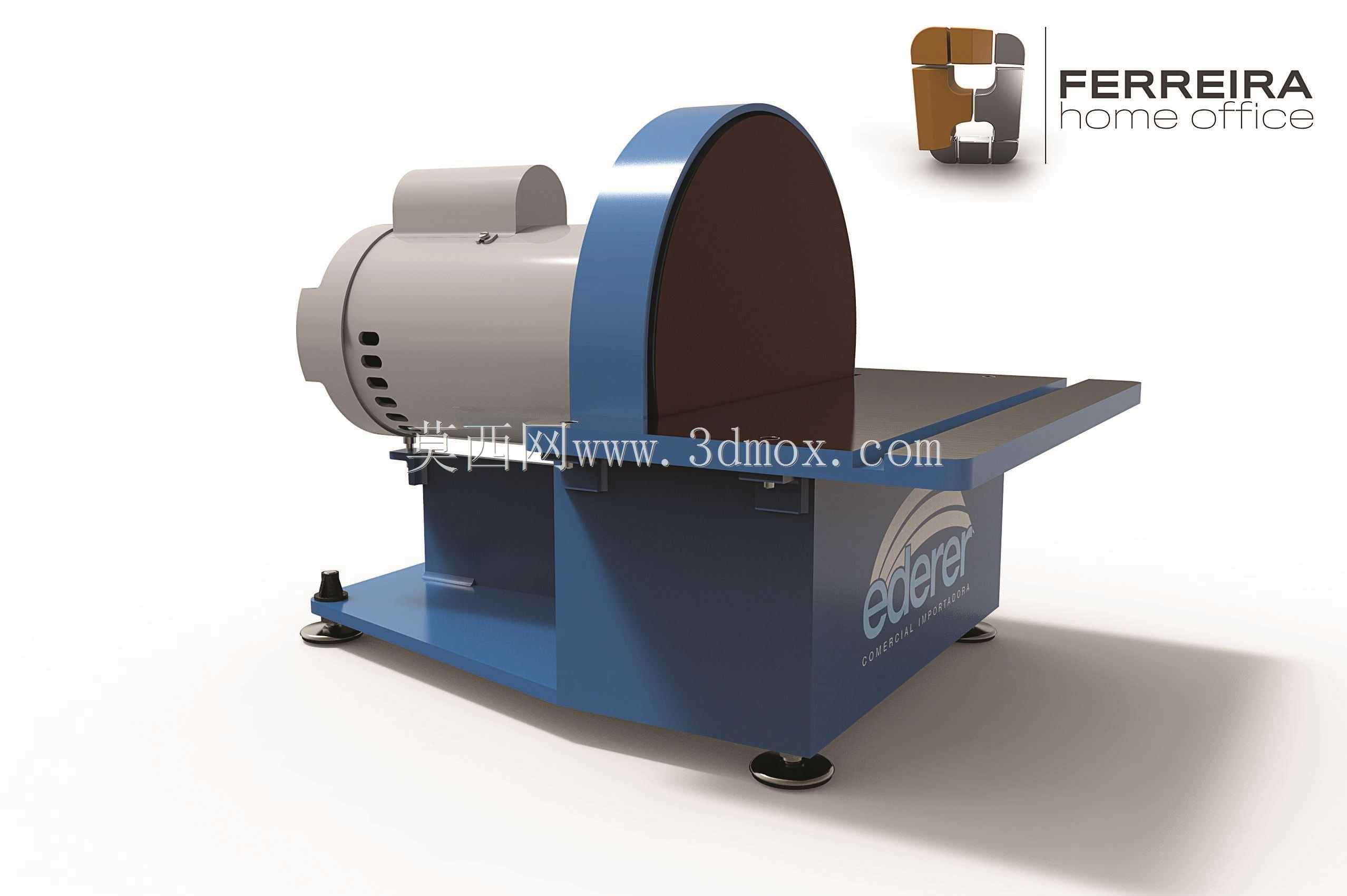

　　这款台式圆盘打磨设备的结构设计，首先围绕小型五金加工、木工小件修型、金属零件去毛刺的实际作业场景展开，日常在五金维修工位、学校实训车间、小型五金加工厂的零散打磨工序中使用频率极高，不需要复杂的安装基础，放置在稳固的工作台面即可接通电源投入使用。从实际作业需求出发，设备的核心作业部件为立式布置的圆盘砂盘，砂盘通过法兰结构与驱动电机输出轴直连，省去了中间皮带传动的张紧结构，既压缩了设备整体的横向占用空间，也减少了传动环节的功率损耗，电机尾部的散热筋沿轴向均匀排布，配合端盖的通风孔，可在连续1-2小时的打磨作业中维持绕组温度在合理区间，避免过热停机。设备的工作台面采用水平延伸的平板结构，台面与砂盘工作面保持垂直的装配精度，

　　台面上预留了可调节角度的靠位结构安装位，作业人员可根据工件的打磨角度需求调整靠板位置，完成45度、90度等固定角度的端面打磨，也可直接手持工件贴合砂盘完成自由曲面的修磨作业。底座部分采用箱式焊接结构，底部配置四个可调节高度的脚杯，脚杯的橡胶减震垫可抵消电机运转带来的小幅振动，即使在打磨硬质合金钢件时，也能保证设备整体不发生滑移、晃动，底座内部预留了集尘接口的安装空间，可外接工业集尘设备，将打磨产生的金属屑、木屑直接抽走，避免作业区域粉尘堆积。从设计思路上看，这款设备优先考虑了单人操作的人机工程学，砂盘的中心高度距离放置台面约280mm，刚好匹配成年作业人员站立操作时的手臂自然抬起高度，长时间作业不会产生明显的手臂酸胀感；

　　砂盘外侧的半圆弧防护罩采用厚度3mm的冷轧钢板折弯成型，防护罩覆盖砂盘上半部分非作业区域，可避免打磨过程中砂粒崩溅、工件飞出伤人，同时不影响下半部分作业区域的操作空间。设备的整体外形尺寸控制在长650mm、宽450mm、高500mm的范围内，安装时仅需要保证工作台面的承重不低于100kg即可，不需要额外的地脚螺栓固定，移动时仅需两人抬住底座两侧的把手即可完成工位转移，适配小型加工场所频繁调整工位的使用需求。驱动电机选用单相异步电机，功率配置为0.75kW，转速1400rpm，匹配直径300mm的砂盘时，砂盘边缘的线速度约为22m/s，刚好满足普通碳钢、硬木、铝合金等常见材料的打磨切削需求，既不会因为线速度过高导致砂盘过快磨损、

　　工件表面烧蚀，也不会因为线速度过低导致打磨效率不足。设备的电气控制部分集成在底座侧面的防水接线盒内，仅配置一个带急停功能的船型开关，操作逻辑简单，新入职的作业人员仅需简单讲解即可独立操作，不需要复杂的参数设置。在结构细节上，工作台面与砂盘之间预留了1.5mm的均匀间隙，既避免了台面与砂盘直接摩擦产生异响和磨损，也可让打磨产生的碎屑从间隙落入底座的集尘区域，不会在台面上堆积影响工件的放置精度；电机与底座的连接位置配置了橡胶减震垫，可吸收电机运转时的径向振动，降低作业时的噪音水平，实测空载运行时的设备旁噪音不超过75分贝，符合小型加工设备的噪音控制要求。这款设备的三维建模过程中，所有钣金件的折弯系数、焊接预留量都按照实际加工工艺设置，脚杯、电机、开关等标准件都按照实物尺寸建模，装配时的干涉检查覆盖了所有运动部件，实际生产时可直接参照三维模型出图加工，不需要额外的结构调整。
