工业排烟烟囱流体仿真三维结构

　　在工业厂区的排烟系统设计环节，烟囱作为烟气外排的核心构筑物，其结构形态直接影响烟气扩散效率、周边流场分布以及厂区局部空气质量，本次完成的三维结构及配套流场仿真数据，可直接为热力、电力、固废处理等场景的烟囱布设提供结构参考。从实际工程应用来看，这类排烟结构常配套于燃煤锅炉、垃圾焚烧装置、工业窑炉等产烟设备末端，承担着将生产过程中产生的含尘、含余热烟气抬升输送至高空层的作用，避免低空排烟造成的厂区作业区废气积聚，同时匹配环保要求的烟气扩散高度，降低近地面污染物浓度。在结构设计思路上，本次建模优先考虑了多烟囱并列布设的场景，针对常见的厂区多产烟设备集中排烟需求，对相邻烟囱的间距、筒体出口形态做了适配性调整，

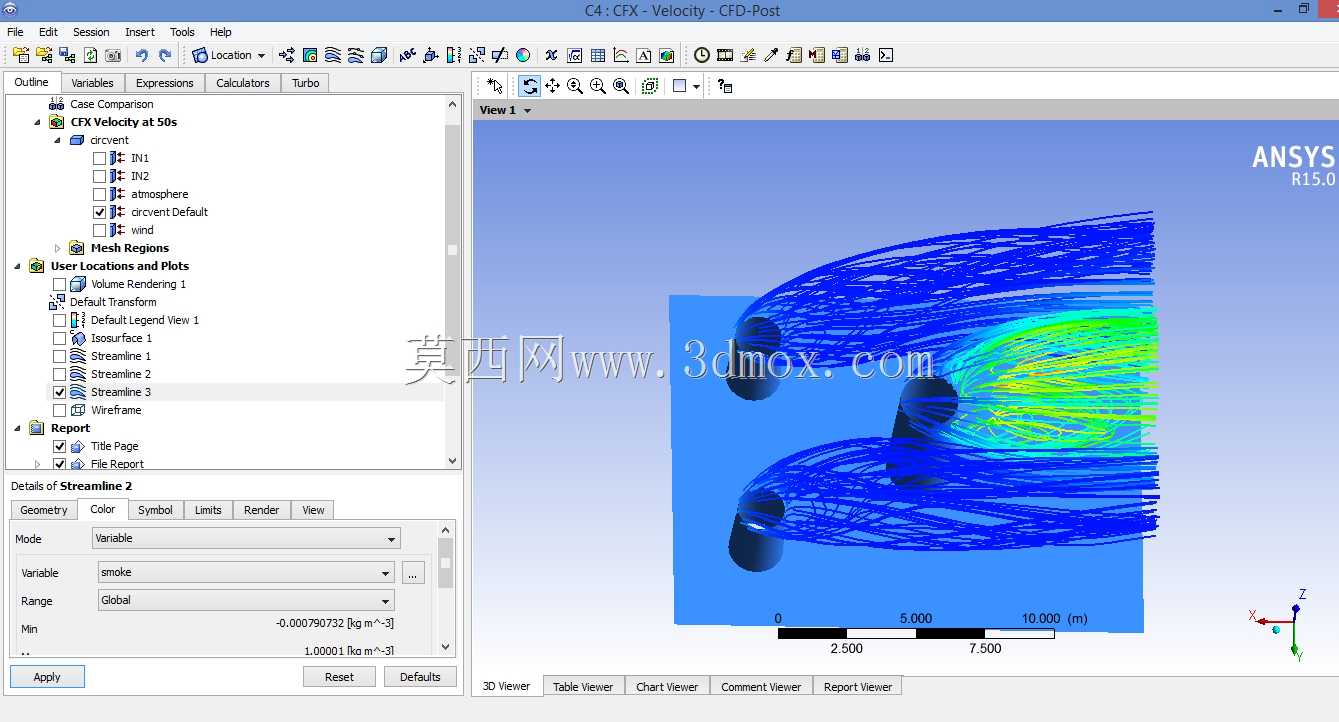

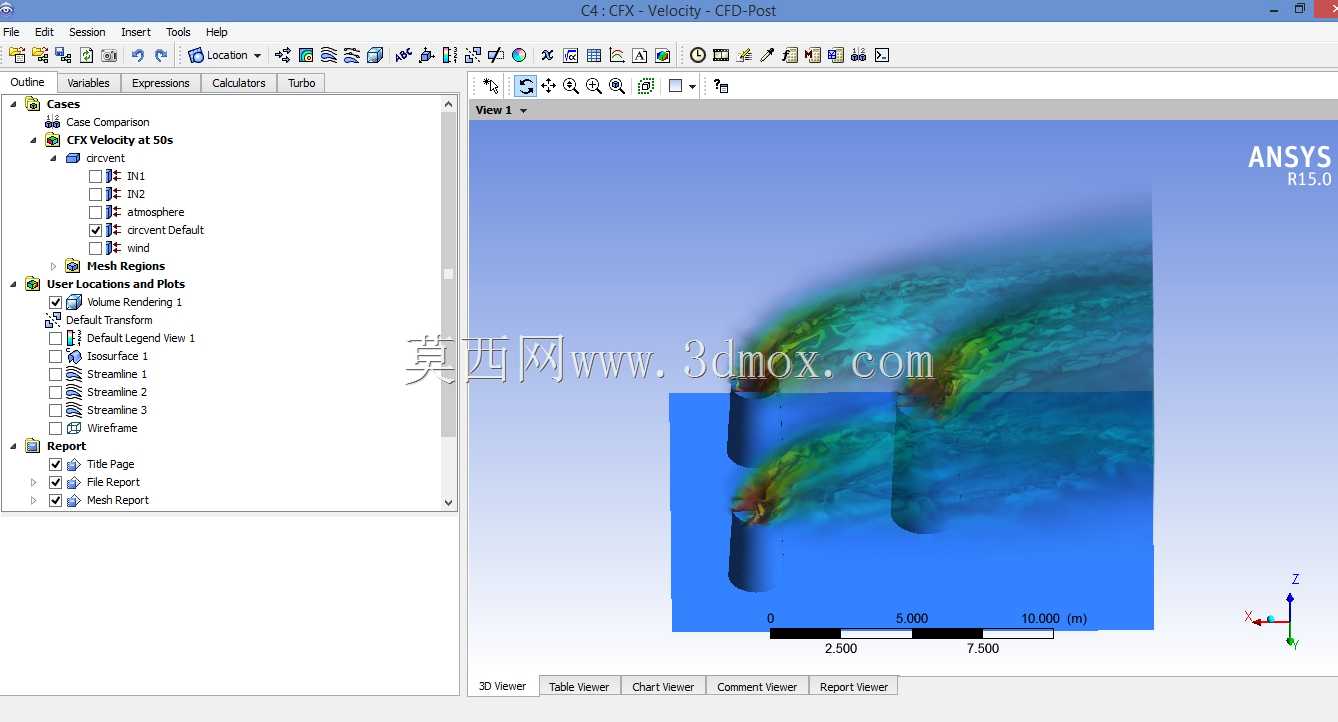

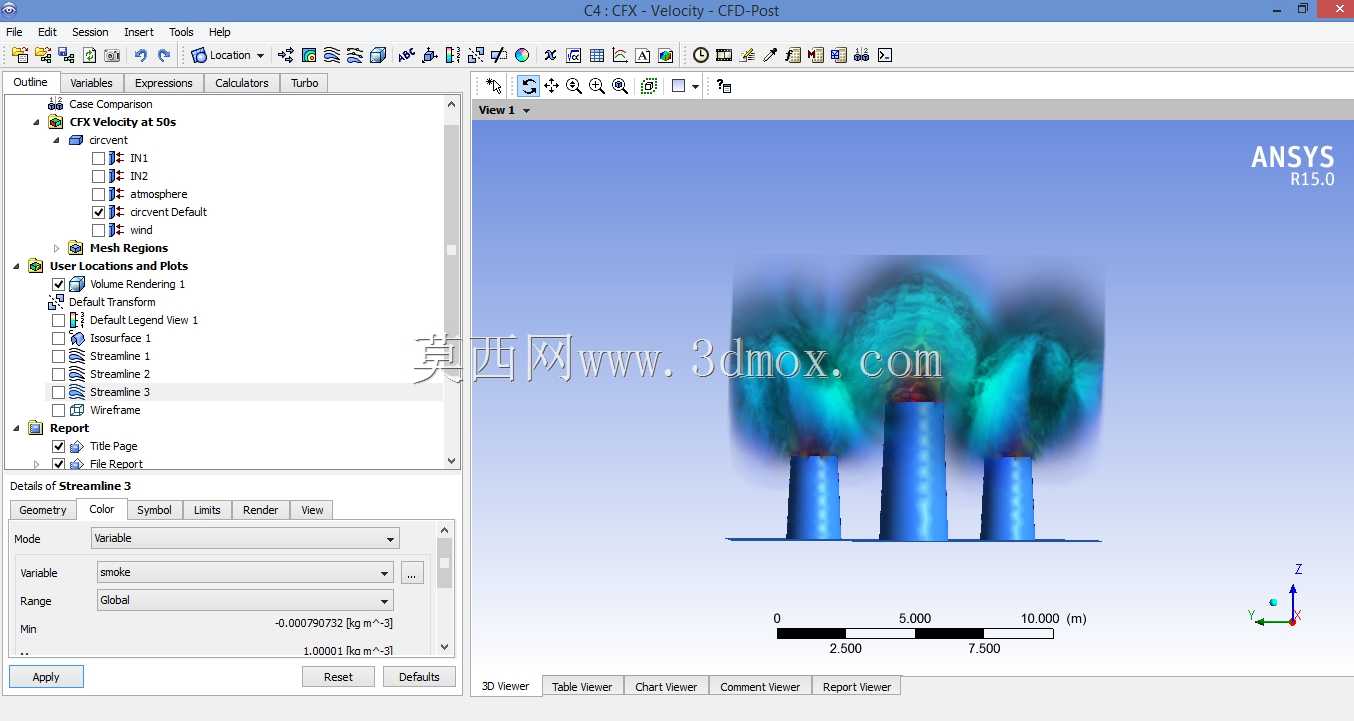

　　避免相邻筒体出口的烟气射流相互干扰形成涡流区，导致烟气抬升高度不足、局部倒灌的问题。建模过程中同步完成了外部流场的仿真计算，从速度云图的分布特征可以看到，烟气从筒体出口排出后，在环境横风作用下的扩散轨迹、速度衰减规律都做了量化呈现，筒体的直段长度设计充分考虑了出口处烟气流场的均匀性，避免筒体内流道弯折过多造成的排烟阻力增大，减少引风机的出力损耗。从安装边界来看，这类烟囱的筒体底部需要配套混凝土基础承台，建模时预留了底部法兰连接的结构尺寸，相邻筒体的中心距控制在合理区间，既保证结构安装时的检修操作空间，也避免间距过大造成的占地浪费，筒体的高度设置匹配常见中小型工业厂区的排烟抬升需求，出口段做了微扩口处理，

　　可一定程度上降低出口烟气的动压损失，提升排烟抬升效果。在结构细节上，筒体壁面的厚度取值兼顾了结构强度与防腐需求，针对烟气中含有的酸性腐蚀成分，建模时预留了内壁防腐层的安装厚度空间，外部的爬梯、检修平台等附属结构也做了简化适配，可根据实际项目需求做进一步的细节深化。从流场仿真的结果来看，并列布设的双烟囱结构在常规环境风速下，烟气射流不会出现相互裹挟的情况，各自的扩散轨迹清晰，速度衰减梯度符合工程设计预期，筒体背风侧的涡流区范围控制在较小区间，不会对厂区临近建筑的通风造成明显影响。对于结构设计从业者而言，这套三维结构可直接复用在中小型工业项目的排烟系统方案设计中，根据实际项目的烟气排放量、排烟温度、当地常年主导风速等参数，调整筒体直径、

　　高度以及相邻间距即可快速完成方案迭代，无需从零开始搭建筒体结构与流场计算域，大幅缩短方案阶段的建模与仿真周期。在设备选型匹配层面，该结构可适配不同处理风量的引风机出口连接，底部的连接法兰尺寸可根据对接的烟道尺寸做参数化调整，筒体的分段设计也考虑了运输与现场吊装的便利性，单段筒体长度控制在常规运输车辆的载货长度范围内，现场拼接时可通过法兰快速对接，减少现场焊接的工作量。针对北方多风、冬季积雪的场景，建模时也考虑了筒体的风载与雪载受力边界，结构的长径比设置在合理区间，避免高柔结构在强风下出现共振问题，底部的连接结构强度可满足常规风压下的固定需求，无需额外做过多的结构加强。
