阿尔加维游艇甲板嵌入式通风口结构设计

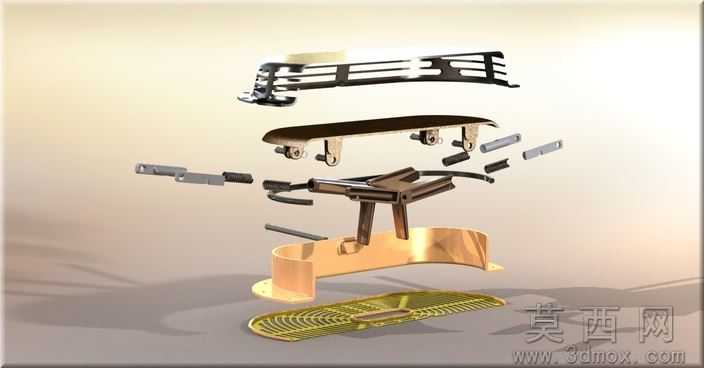

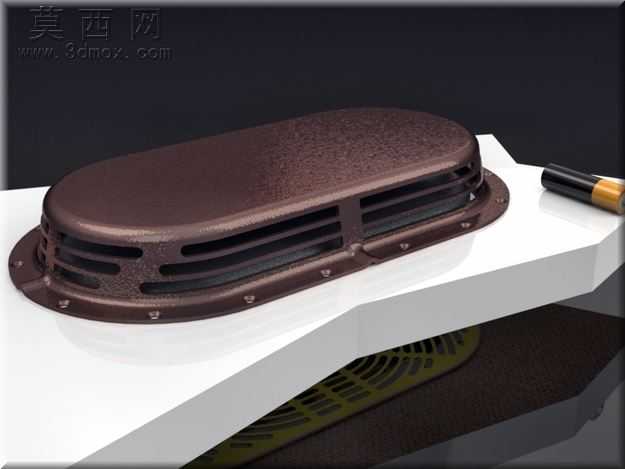

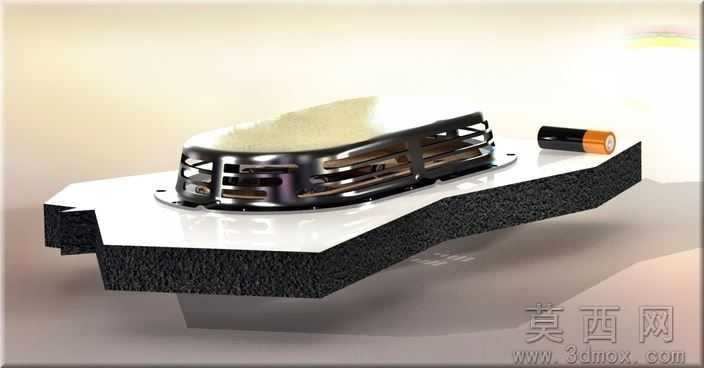

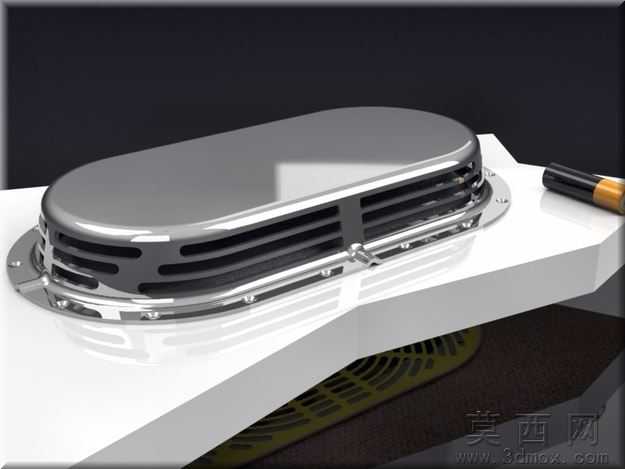

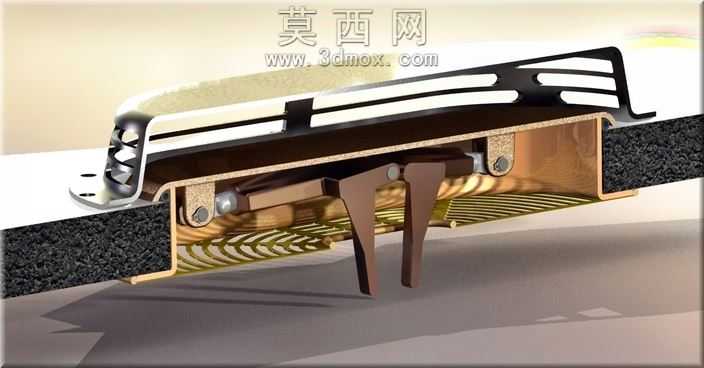

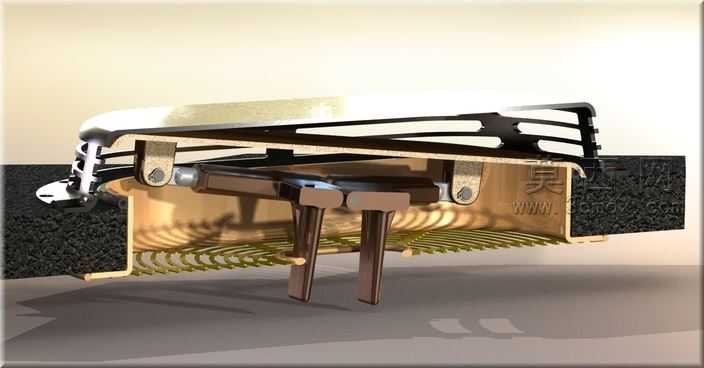

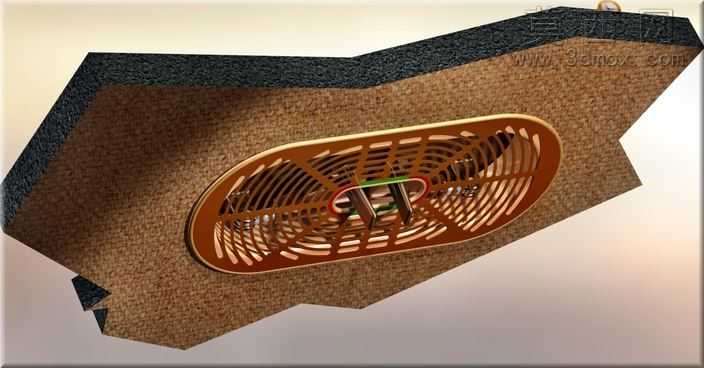

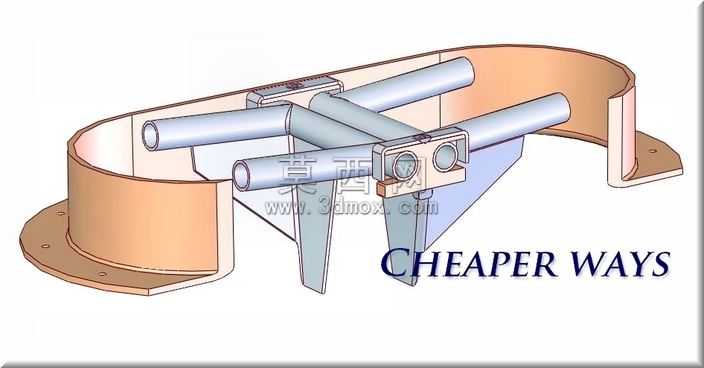

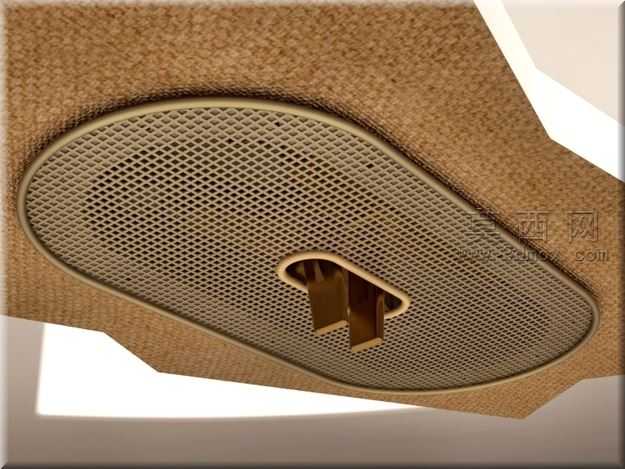

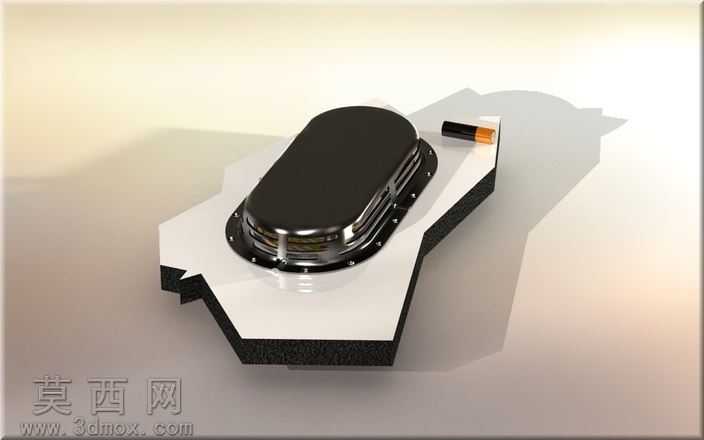

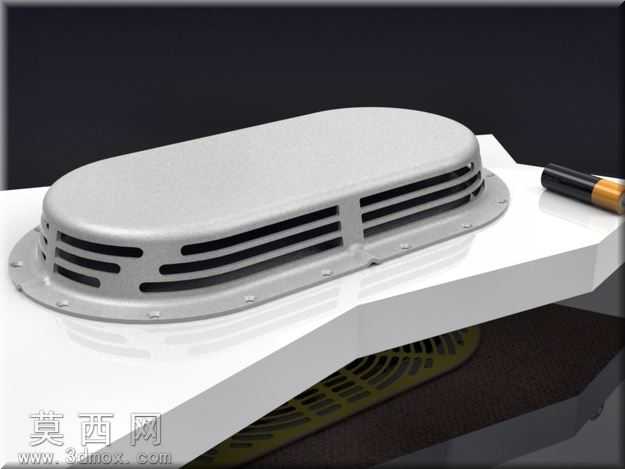

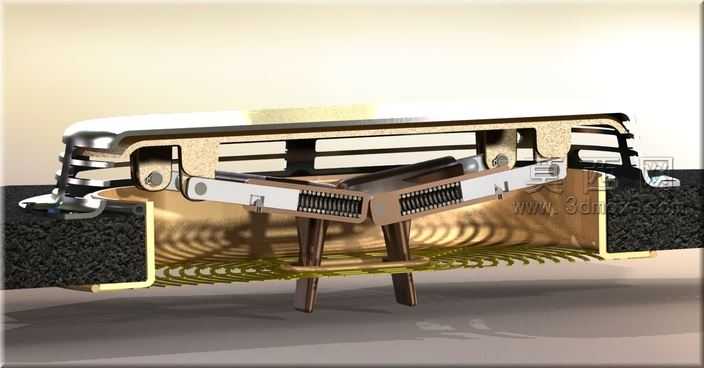

该作品为游艇甲板专用通风口的三维设计方案，整体采用长椭圆流线型造型，适配游艇甲板的曲面安装需求，避免突兀凸起影响甲板通行与整体外观协调性。建模阶段通过参数化特征构建主体轮廓，先绘制通风口的安装底座截面，匹配甲板安装位的开孔尺寸，底座边缘设计一圈均匀分布的螺栓安装孔位，保证安装后的结构密封性与连接强度。上部通风主体采用分层结构设计，外层为抛光金属质感的防护外罩，表面做圆弧过渡处理，无尖锐棱角，既降低航行时的风阻，也避免人员磕碰受伤；中层设置可调式通风导流结构，借鉴杠杆式启闭逻辑，可实现前侧半开、后侧全开、完全开启三档调节，不同档位对应不同的通风量需求：当开启前侧档位时，气流可顺着导流结构送入舱内，避免气流直吹；开启后侧档位时可形成对流加速舱内空气置换；完全开启时可实现最大通风效率，同时导流结构可阻挡雨水溅入舱室。材质渲染阶段，外罩采用高反光镀铬金属材质，模拟不锈钢抛光后的金属质感，反射周围环境光影提升真实感；安装底座采用哑光黑色防滑复合材质，模拟甲板安装位的密封橡胶垫层，还原实际安装后的密封效果；启闭拨杆采用防滑纹理设计，端部做醒目的橙色标识，方便用户快速识别操作位置。设计过程中充分考虑部件的易制造性，整体结构拆分后均为易加工的冲压、注塑部件，无需复杂特殊工艺即可实现量产，同时活动部件的配合间隙做了冗余设计，避免长期使用后因盐雾腐蚀出现卡滞问题，橡胶密封结构采用嵌入式安装，无需额外打胶即可实现通风口闭合状态下的水密性，减少后期维护成本。整体模型经过装配干涉检查，所有活动部件在启闭全程无碰撞摩擦，安装孔位与底座完全对齐，可直接导出工程图用于生产加工。
