钢管车架越野卡丁车底盘动力总成结构

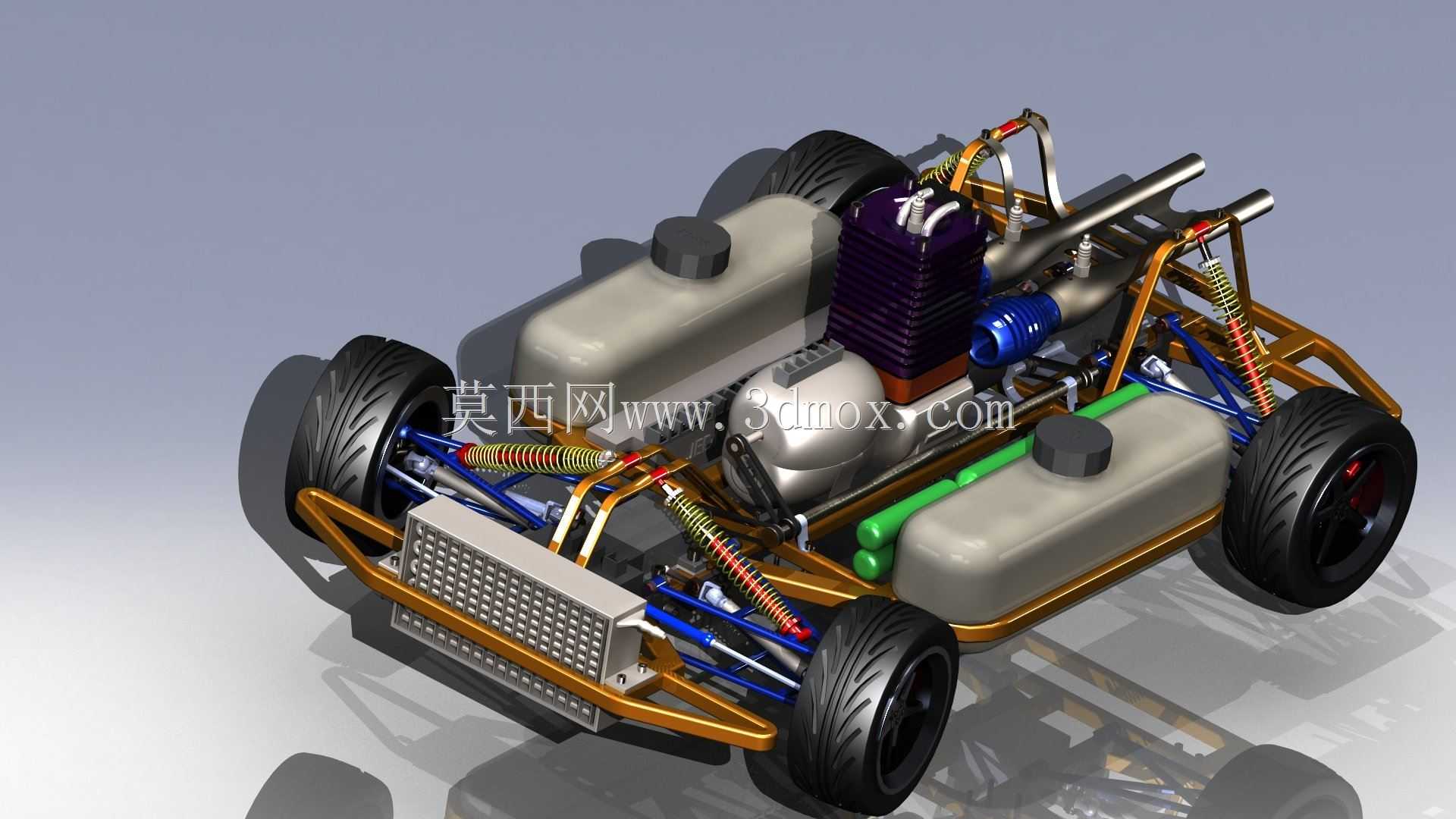

　　这套钢管桁架式越野行走底盘结构，主要面向非道路休闲娱乐场景的小型越野载具开发，可适配户外场地越野体验、青少年机械教学实训、小型特种作业移动平台改装等实际使用场景，整套结构完全围绕非铺装路面的通行需求做针对性设计，没有多余的装饰性覆盖件，所有构件的布置都优先服务于机械性能与维护便利性。从整体布局来看，动力单元采用中置排布方式，单缸内燃发动机固定在车架中部的刚性安装位上，这种布置能让整车前后轴荷分配更趋近于1:1，在越野爬坡、侧倾通行时能获得更稳定的重心表现，避免前置或后置动力带来的转向过度、转向不足问题。发动机输出端直接连接传动组件，动力通过半轴传递到四个车轮，没有复杂的分动箱结构，结构简单可靠，能适应高粉尘、强颠簸的户外使用环境，

　　降低故障排查的难度。车架部分采用圆形钢管焊接成型的桁架结构，所有管材的连接节点都做了应力分散设计，在车轮跳动冲击、车架扭转的工况下，应力不会集中在单个焊缝位置，能承受非铺装路面连续颠簸带来的交变载荷。车架两侧预留了双油箱的安装位，两个大容量燃油箱对称布置在发动机两侧，既可以平衡左右侧重量，也能提升单次续航里程，满足长距离越野行驶的需求，油箱的固定支架采用橡胶减震垫与车架连接，避免发动机振动传递到油箱导致焊缝疲劳开裂。行走与悬架部分采用四轮独立悬架结构，每个车轮都匹配了长行程螺旋弹簧与阻尼减震器，减震器的安装角度做了倾斜设计，能在车轮上下跳动时提供足够的缓冲行程，在通过坑洼、凸起路面时，车轮可以最大程度贴附地面，减少悬空打滑的概率。

　　转向机构采用拉杆式硬连接设计，转向拉杆的球头位置做了防尘密封处理，能阻挡泥沙进入铰接部位，延长部件使用寿命，转向传动比设定偏向直接的操控反馈，适合低速越野场景下的精准方向控制。制动系统采用盘式制动结构，制动卡钳直接固定在车轮羊角的安装座上，制动管路沿着车架钢管内侧排布，用管卡固定避免被飞石击打损坏，管路走向避开了悬架运动的干涉区域，在车轮全行程跳动时不会出现拉扯、磨损的问题。前部的散热单元采用外露式风冷散热器，直接固定在车头的车架横梁上，迎风面积充足，车辆行驶时的迎面风可以直接带走发动机工作产生的热量，不需要额外增加复杂的水冷管路，降低了冷却系统的故障点，散热器外侧的金属防护架可以阻挡行驶中飞溅的石块撞击散热鳍片，避免散热结构损坏。

　　整车的安装边界做了充分的预留，车架上部的钢管节点预留了覆盖件、座椅、安全防护结构的安装孔位，不需要二次打孔焊接就可以完成后续的座舱装配，车架底部的离地间隙设定充分考虑了越野通行需求，发动机、油箱、传动部件的最低点都高于车架下沿的防护钢管，在通过凸起路面时，防护钢管会先接触障碍物，避免核心部件被磕碰损坏。从设计思路上看，整套结构完全以实用性为核心，所有部件的排布都优先考虑维护便利性，发动机、化油器、空滤这些需要定期维护的部件都处于外露可直接操作的位置，不需要拆解大量覆盖件就可以完成保养、检修操作，非常适合学生设计竞赛、实训教学场景下的结构展示与原理演示，也可以作为小型越野载具开发的基础底盘结构，根据不同的使用需求加装对应的作业部件或者座舱覆盖件。
