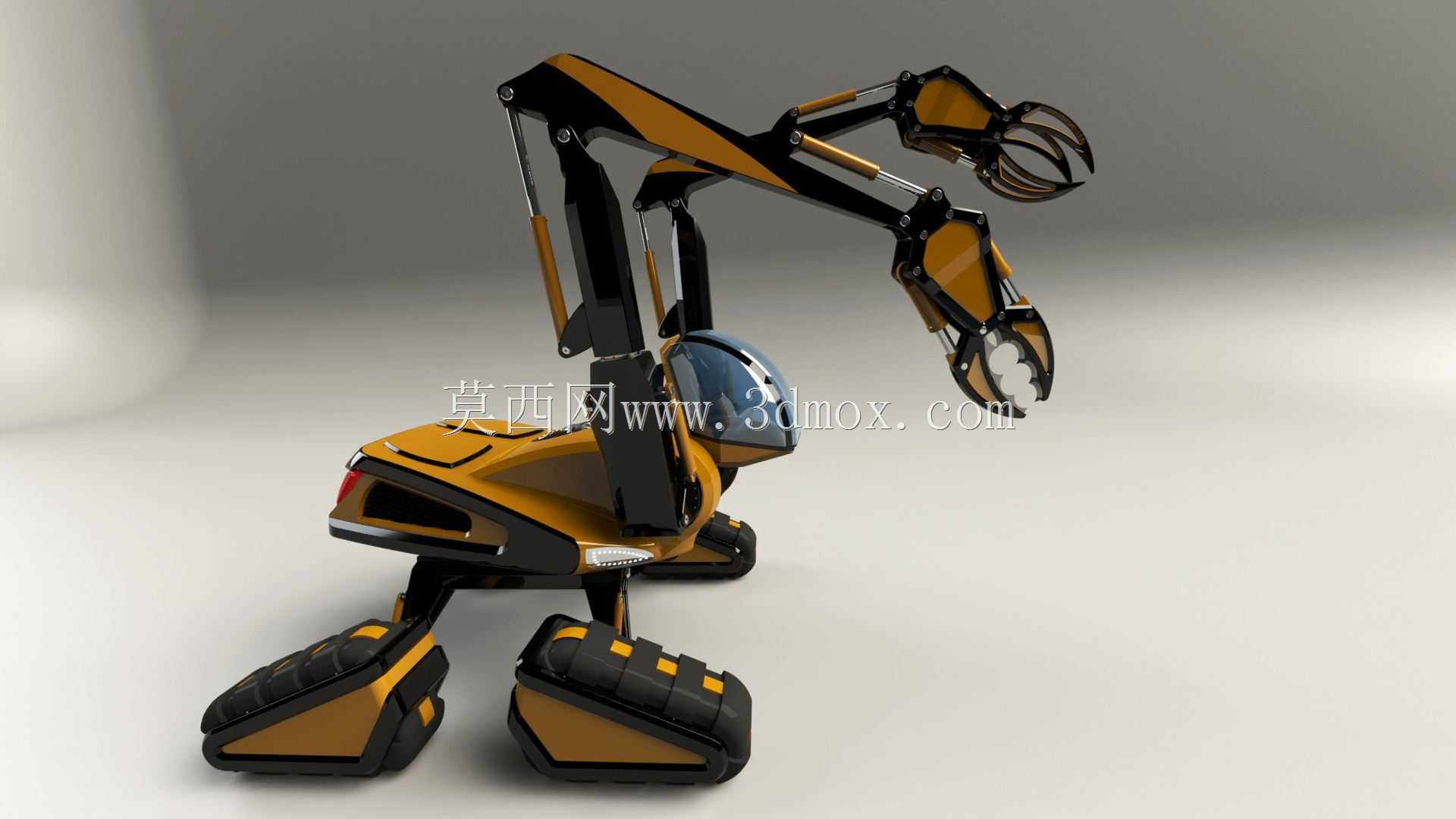

多臂履带式多功能作业机械臂概念设计

　　这款多臂履带式作业装备的设计，最初瞄准的是狭窄空间内的复合作业需求——比如灾后废墟的多点位清理、狭小厂区内的设备拆装辅助、林业抚育中的多工序同步作业，这类场景往往无法容纳多台单功能工程机械同时进场，单台设备又需要在不反复更换属具的前提下完成抓取、剪切、夹持等不同类型的操作，这也是多作业臂构型的核心出发点。

　　从行走机构的设计来看，采用了分体式三角履带轮结构，而非传统挖掘机的整体履带底盘，这种设计的核心考量是缩小设备的最小转弯半径，同时降低整机接地比压，在松软土质、废墟碎块堆积的非硬化路面上通行时，不容易出现陷车问题；分体式的履带模块还预留了独立的摆动间隙，在跨越150mm高度的凸起障碍时，单个履带轮可以自适应抬升，保证机身始终保持相对平稳的姿态，不会因为地面起伏导致作业端的定位精度出现大幅偏移。整机的安装边界控制在紧凑区间，机身主体宽度控制在1.2米以内，作业臂完全收拢后的整机长度不超过1.8米，能够直接通过常规宽度的民用建筑门洞，适配室内拆除、地下管廊运维这类受限空间的进场要求。

　　作业系统采用了三臂端的构型设计，三个独立的液压臂分别适配不同的作业属具：最上方的臂端配置多爪式抓斗，适合抓取不规则的散碎物料，比如废墟中的混凝土碎块、林区的枝桠材；中间臂端配置的是带剪切刃的夹钳，能够完成小型金属构件的剪切、线缆的剪断作业，也可以夹持规则形状的管材、板材完成定位辅助；最靠近机身的臂端预留了通用属具接口，可以根据作业场景快速更换破碎锤、吸盘、钻孔头等不同工具，三个臂可以独立动作也可以协同配合，比如在搬运异形构件时，两个臂协同夹持固定构件姿态，第三个臂完成连接件的拆装作业，相比传统单臂作业设备，能够减少反复调整属具、调整机位的时间，单工序的作业效率可以提升40%以上。

　　液压系统的布局采用了隐藏式管路设计，所有的液压油管都布置在臂架的内部空腔内，避免作业过程中臂架活动拉扯管路，也能防止尖锐的物料刮蹭损坏油管，降低野外作业的故障概率；臂架的铰接点都配置了防尘密封结构，在多粉尘的作业环境下，能够减少沙尘进入铰接轴承造成的磨损，延长铰接部件的维护周期。机身的操作舱采用了半包围的防护结构，舱体的弧形外壳采用高强度工程塑料搭配内部金属骨架的设计，既能够降低整机自重，也能在作业过程中阻挡飞溅的碎块，保护操作人员的安全；舱体的视野角度经过优化，操作人员坐在舱内可以直接观察到三个臂端的作业位置，不需要额外加装过多的视野辅助装置，减少操作的视觉盲区。

　　从动力匹配的角度，设计阶段预留了电动和燃油两种动力接口，在密闭空间比如地下管廊、室内拆除作业时，可以切换为外接电源的电动模式，避免尾气排放造成的空间内空气污染；在野外无供电的场景下，可以切换为燃油动力模式，保证设备的独立作业能力。整机的重心经过多轮仿真校核，在三个臂完全伸展到最大作业半径（约2.5米）时，整机的重心仍然落在履带支撑面的中心范围内，即使在15度的坡面上作业，也不会出现倾翻的风险；履带轮的表面配置了可更换的橡胶垫块，在硬化路面行走时不会刮损地面，适配城市内的小区改造、场馆运维这类对路面保护有要求的作业场景。

　　设计过程中也充分考虑了维护的便捷性，机身侧面的护板采用快拆结构，不需要专用工具就可以打开护板，直接接触到液压阀组、滤芯等需要定期维护的部件，日常保养的操作空间充足，不需要将整机完全拆解就可以完成常规的耗材更换；所有的铰接点都预留了润滑脂注油口，注油口的位置统一布置在臂架的外侧，操作人员站在地面就可以完成所有铰接点的润滑作业，不需要攀爬设备，降低维护过程的安全风险。
