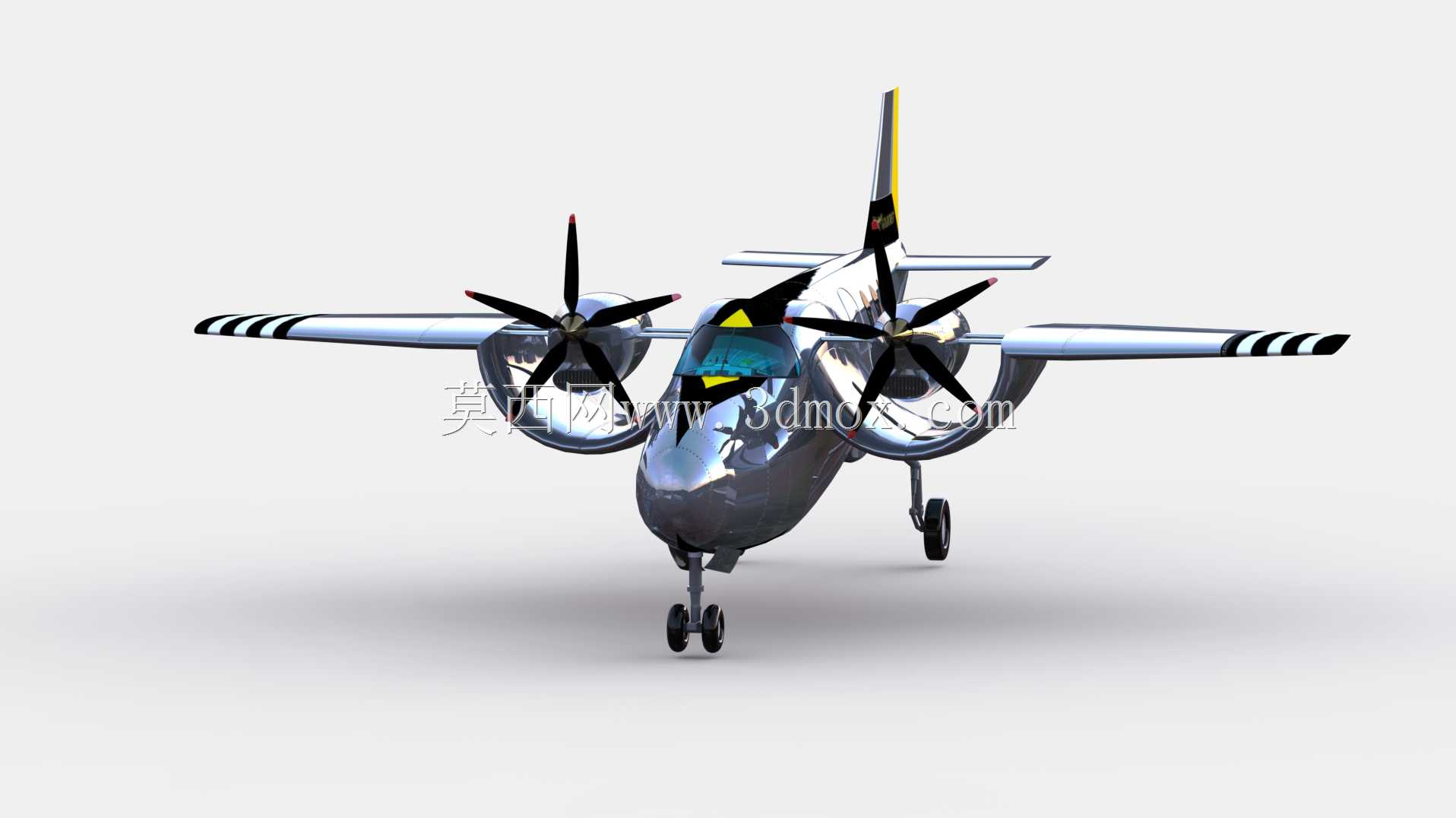

双发涡桨通勤飞机整机结构三维建模

　　这款双发涡桨飞机的三维建模，完全围绕支线短途通勤、通用航空作业的实际使用场景搭建，覆盖了从机身主体到起落架、动力舱、操纵面的全结构细节，可直接用于航空类专业教学演示、结构方案验证、改装设计参考等场景。在实际通航运营场景中，这类双发涡桨机型主要承担1000公里以内的短途客货运输、偏远地区通勤、地质勘探巡线、农林作业、应急救援等任务，对起降场地要求低，能在硬化跑道甚至平整的简易土跑道完成起降，单台发动机失效时仍能保持安全飞行姿态，安全冗余度远高于单发通航机型。

　　从功能特性来看，模型完整还原了机型的核心功能结构：高单翼布局采用上单翼设计，机翼布置在机身顶部，一方面可以让发动机舱、螺旋桨远离地面，避免起降过程中吸入地面碎石杂物，降低野外场地作业的故障风险，另一方面可以释放机身下部空间，方便布置客舱货舱，装卸货物时也不会被机翼结构遮挡；机翼两端设置有翼梢结构，能降低诱导阻力，提升巡航阶段的燃油效率。动力段采用两台涡桨发动机对称布置在机翼中段，每台发动机驱动六叶螺旋桨，模型还原了螺旋桨的桨叶扭转角度、桨毂整流罩结构，以及发动机舱与机翼的连接承力结构，发动机舱下方预留有维护口盖的安装位置，符合实际机型的维护设计逻辑。尾翼采用常规布局，垂直尾翼较高以保证单发飞行时的方向稳定性，水平尾翼布置在垂尾中段，避开发动机的喷流与螺旋桨滑流的直接干扰，保证操纵效率。起落架采用前三点式可收放结构，前起落架为双轮结构，布置在机头下方，带有转向机构，地面滑行时可通过脚蹬控制转向；主起落架为单轮结构，分别布置在发动机舱下方，收放时可完全收入发动机舱下部的起落架舱内，减小飞行阻力，模型还原了起落架的减震支柱、收放作动筒连接位、轮胎与轮毂的细节结构，起落架的轮距、轴距参数符合实际机型的地面转弯、滑跑稳定性要求。

　　设计思路上，建模过程严格遵循航空结构设计的受力传递逻辑：机身采用半硬壳式结构，长桁与隔框的布置位置完全匹配实际受力路径，机翼与机身的连接接头、发动机与机翼的悬挂接头、尾翼与机身的连接点都做了结构加强，对应位置的框、梁结构都做了加厚处理，符合实际机型的载荷传递要求。机身截面为近似圆形的增压客舱截面，能在3000米左右的巡航高度保持客舱压力，提升乘坐舒适度；客舱两侧的舷窗位置、登机门位置、应急出口位置都在模型上有明确体现，机身尾部的尾椎结构做了流线型收束，降低飞行阻力。螺旋桨的桨叶翼型采用低速高升阻比翼型，扭转角从桨根到桨尖逐渐减小，匹配不同半径位置的线速度差，保证螺旋桨在巡航转速下的推进效率。

　　从安装边界与尺寸匹配来看，模型的整机尺寸符合这类通勤飞机的常规参数范围，翼展、机身长度、机高的比例协调，各部件的安装间隙符合工程实际：螺旋桨旋转平面与机身、机翼的间隙满足安全距离要求，不会在工作时碰到机体结构；起落架放下时，机身最低点与地面的距离满足发动机舱、尾椎的擦地角要求，起降时不会出现尾部擦地、发动机舱碰地的情况；各操纵面（副翼、升降舵、方向舵）的偏转角度范围符合实际操纵行程，偏转时不会与相邻结构发生干涉；机翼上的襟翼、缝翼结构的收放路径也在模型中做了还原，收放过程中与机翼主体、发动机舱无干涉。

　　对于结构设计从业者来说，这款模型可以直观展示双发涡桨飞机的整体结构布局、受力路径设计、各系统的布置逻辑，在做通航机型改装、航空教学教具开发、虚拟仿真场景搭建时，可直接作为基础模型使用，省去从零开始搭建整机结构的大量时间，也能通过拆解模型各部件，理解航空结构设计中减重、强度、气动效率之间的平衡思路。
