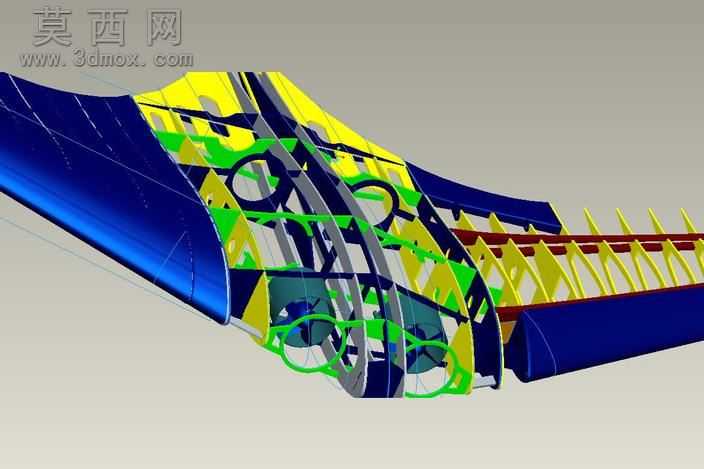

襟翼霍顿航空曲面结构件三维建模作品

本作品为航空翼面类襟翼结构的三维建模成果，建模过程依托主流三维机械设计软件完成，整体遵循航空构件曲面流线型设计逻辑，精准还原襟翼霍顿构型的气动外形特征。建模初期先梳理翼面的气动曲面基准，通过多组截面草图绘制，勾勒出襟翼主体的弧形翼面轮廓，主体翼面采用大曲率顺滑曲面构建，保证翼面从前端到尾端的厚度渐变过渡符合气动减阻要求，曲面构建过程中反复调整曲率连续性，避免出现曲面褶皱、曲率突变的问题，确保翼面整体流线顺滑无棱角。主体翼板为等厚渐变的实体结构，建模时通过加厚曲面命令生成基础实体，再对翼板边缘做圆角过渡处理，消除锐边应力集中隐患。在翼板的下侧设计有两个带安装孔的凸耳结构，凸耳与翼板主体采用一体化建模方式，通过凸台拉伸生成凸耳基体，再在凸耳中心位置切除出标准安装通孔，凸耳与翼板的衔接位置做了平滑过渡处理，保证结构受力时的应力分散，避免衔接处出现应力断裂风险。材质渲染阶段，主体翼面选用深蓝色哑光航空涂层材质，模拟航空构件常用的复合材料表面质感，调整材质的粗糙度、反光度参数，还原真实航空构件的哑光漆面效果，背景选用浅灰色纯色背景，突出构件本身的结构特征，渲染时采用柔和的漫反射光照，避免强反光遮挡曲面结构细节。整个建模过程严格遵循机械结构设计规范，所有特征参数均可编辑调整，既保证了外形的气动合理性，也兼顾了结构件的安装实用性，两个安装凸耳的位置、孔径尺寸均按照通用航空构件安装标准设定，可直接用于后续的装配模拟、气动仿真分析场景，模型的曲面精度满足工业级设计要求，不存在破面、特征缺失等建模问题，整体结构简洁规整，特征树逻辑清晰，便于后续的参数修改与结构优化。
