自动无级变速齿轮传动结构设计

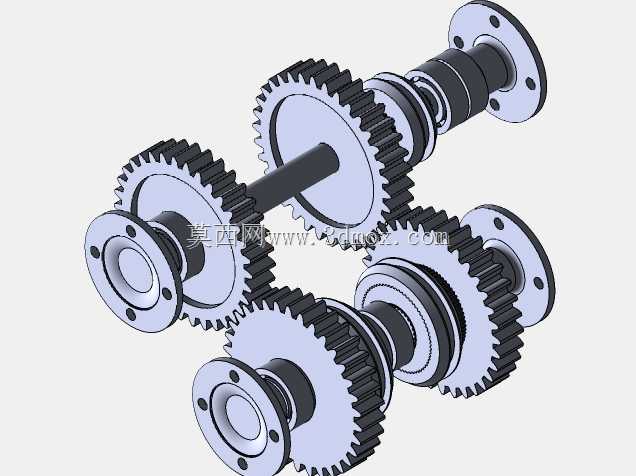

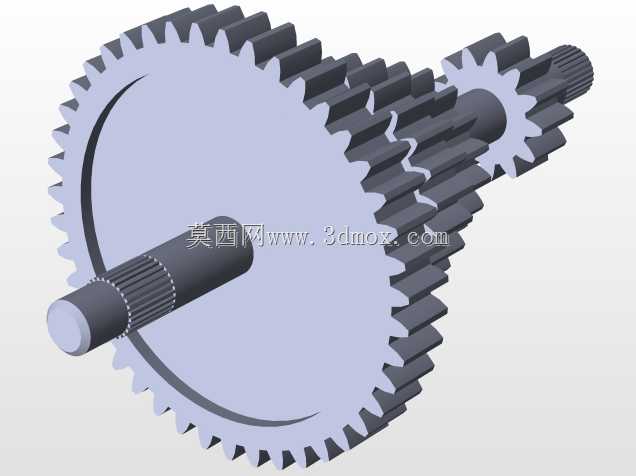

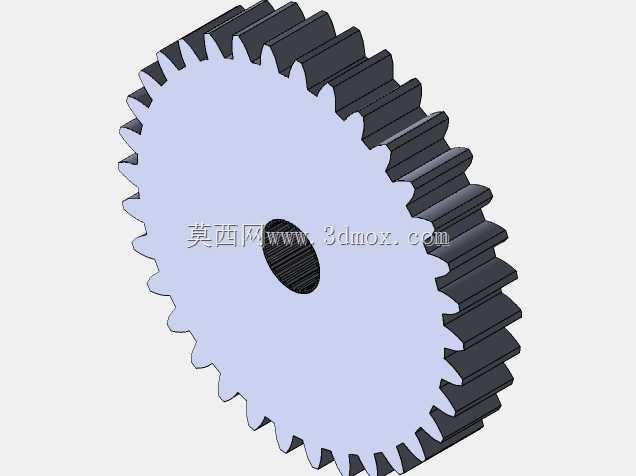

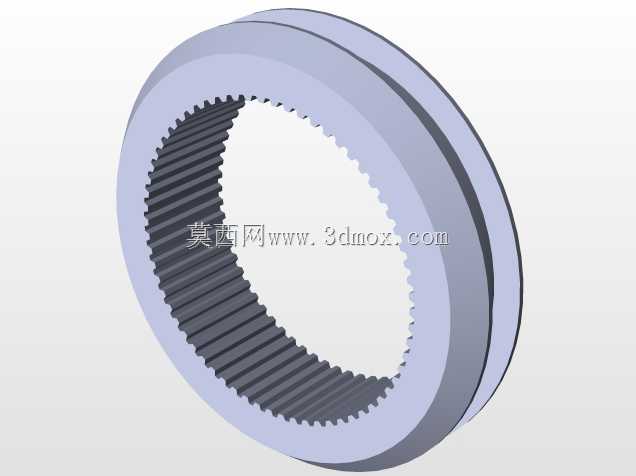

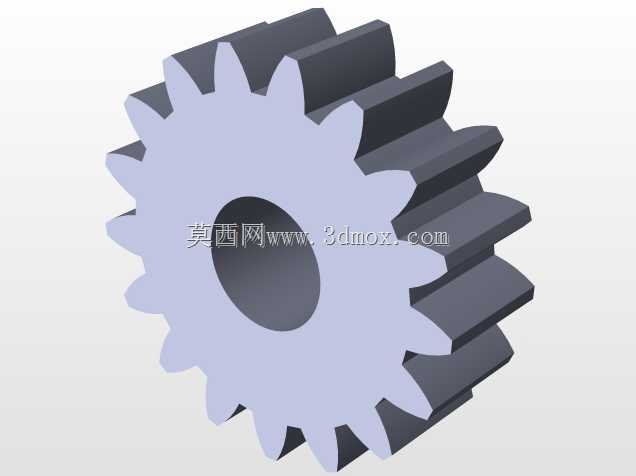

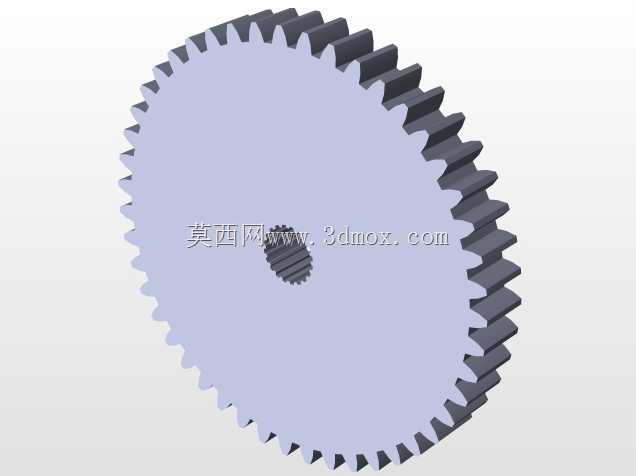

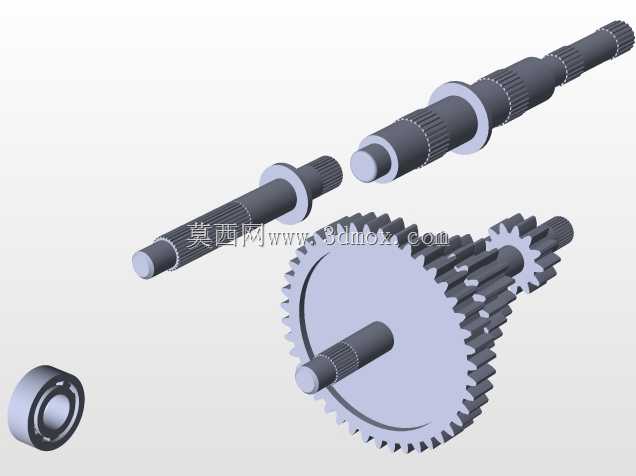

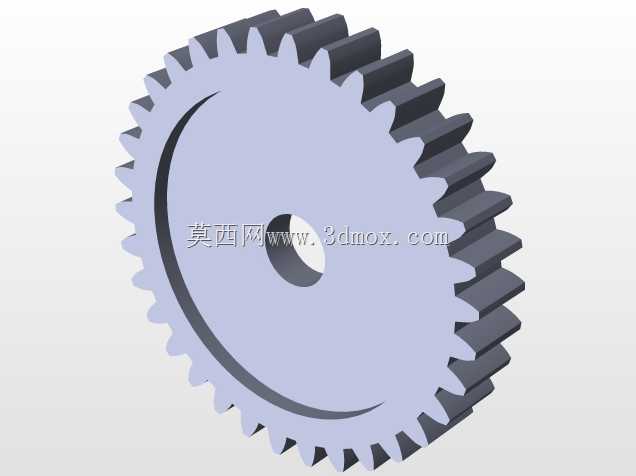

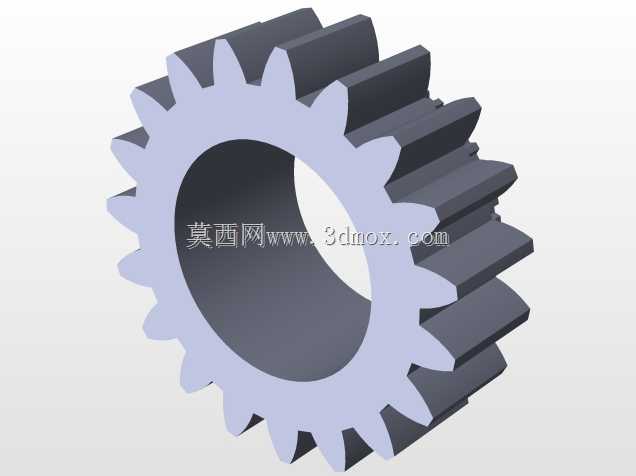

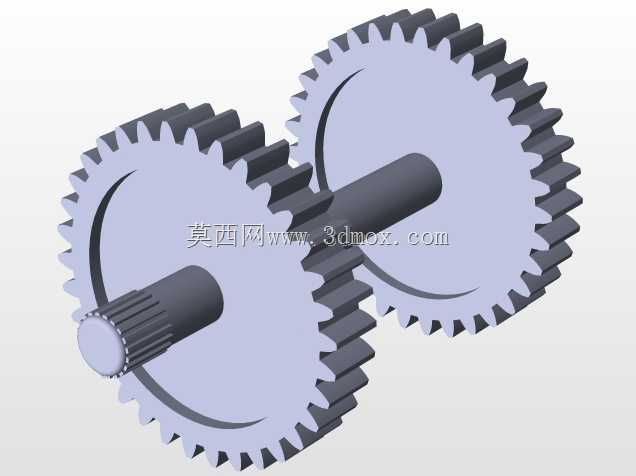

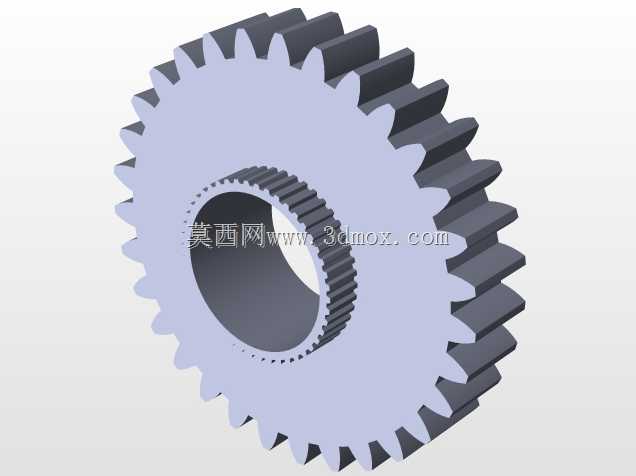

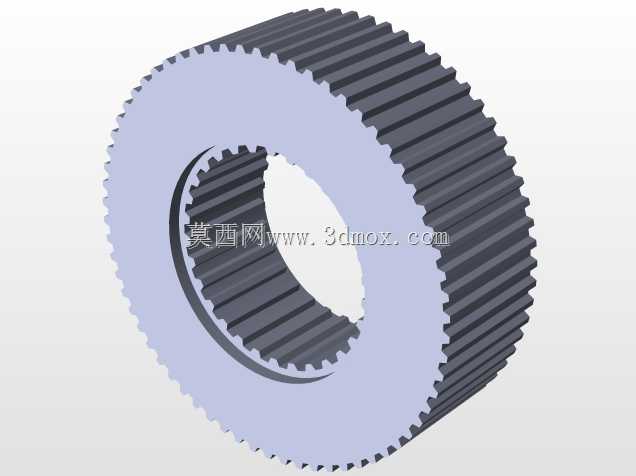

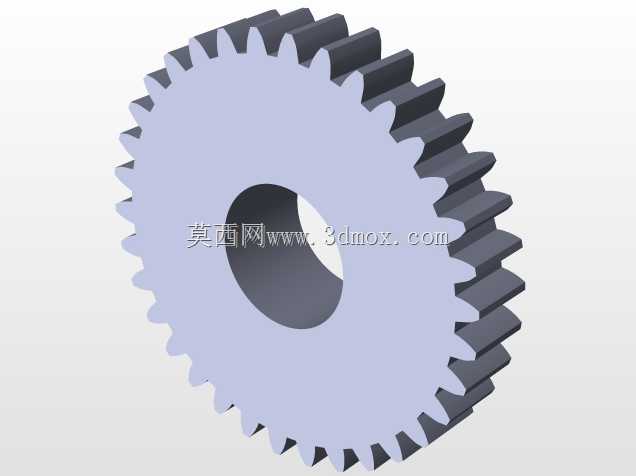

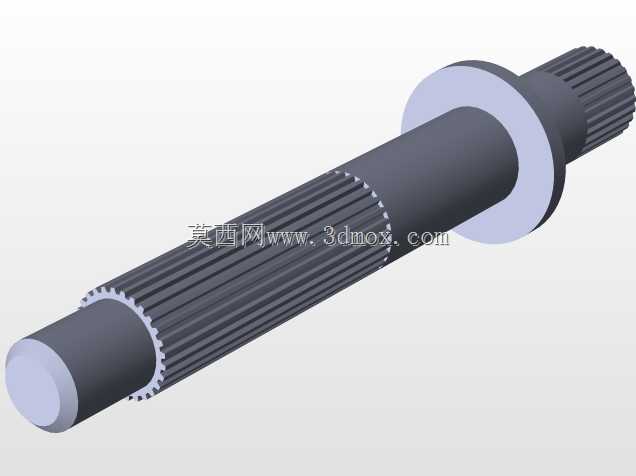

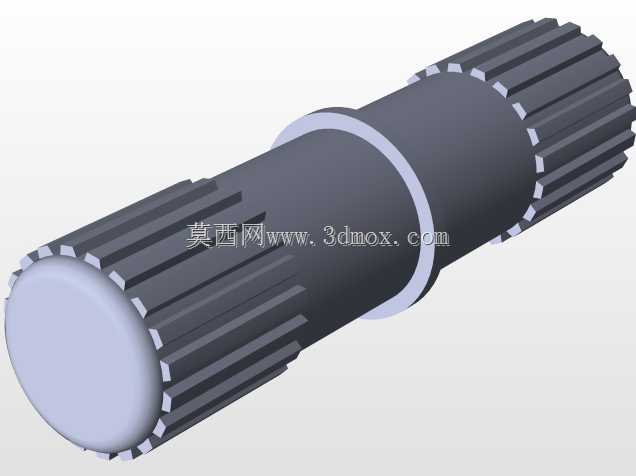

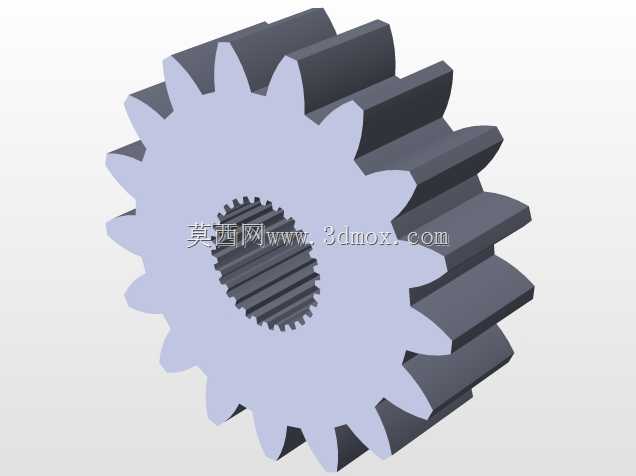

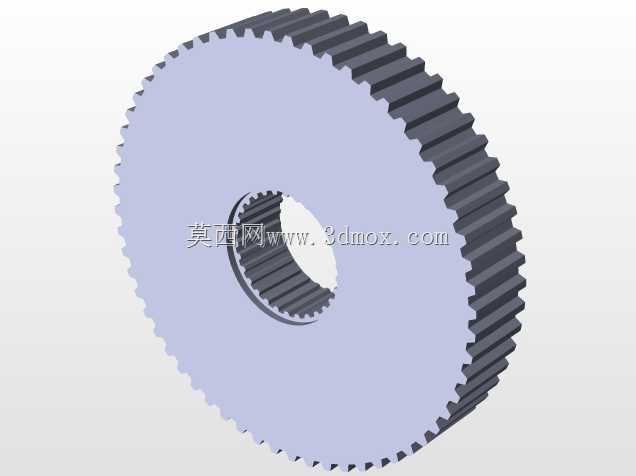

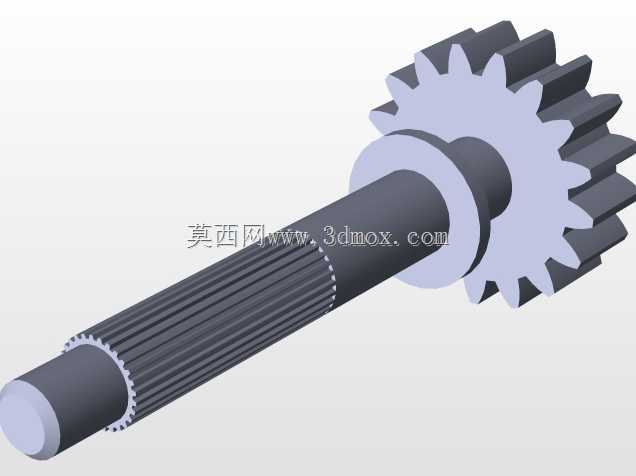

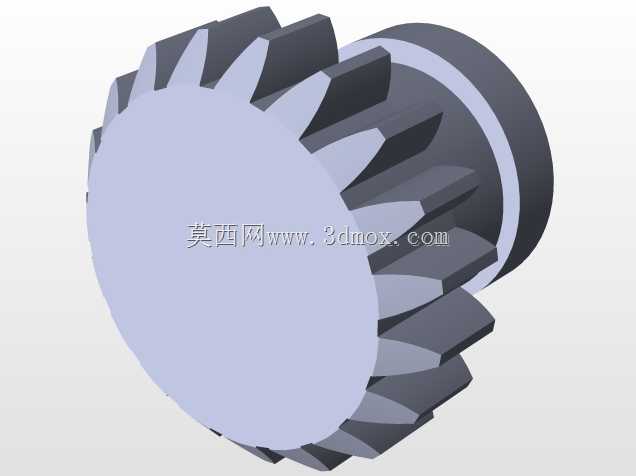

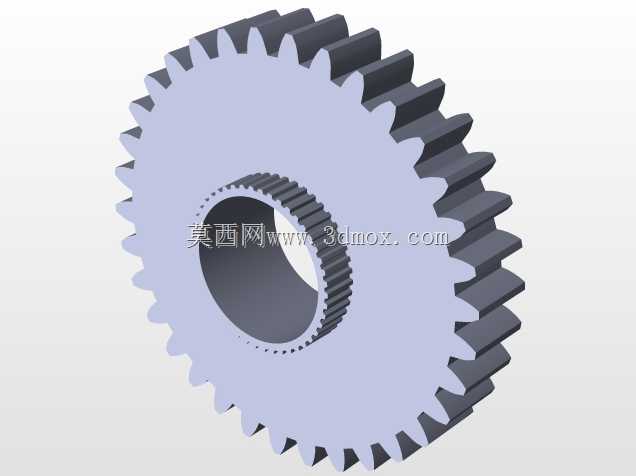

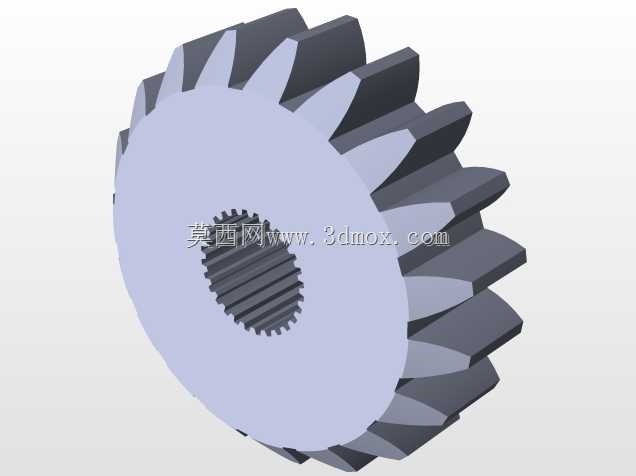

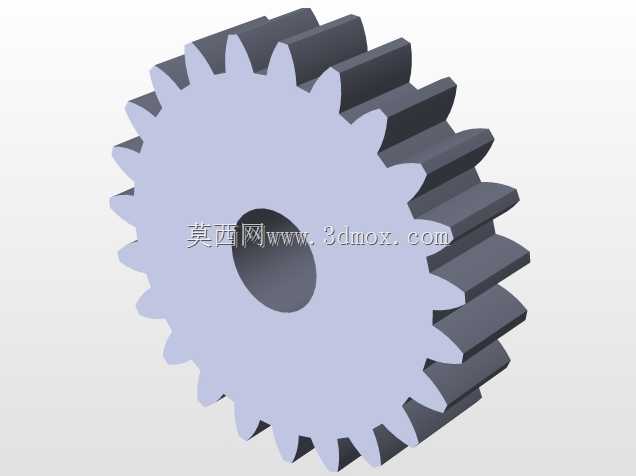

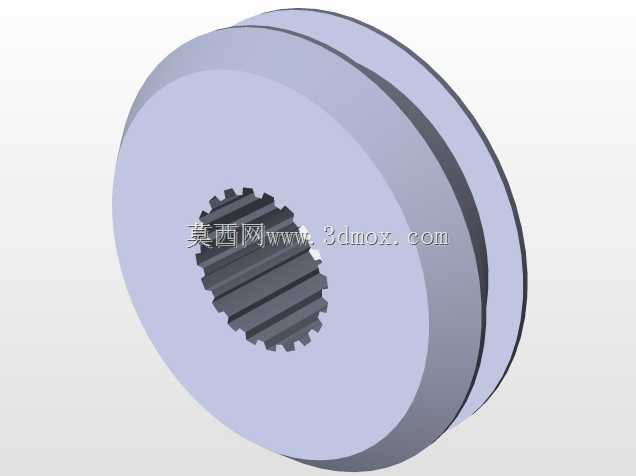

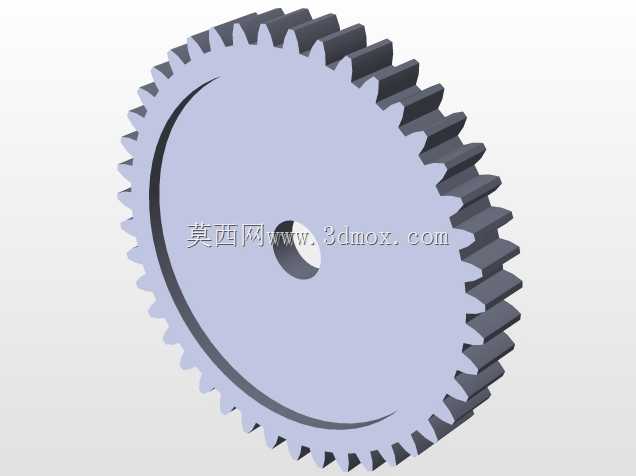

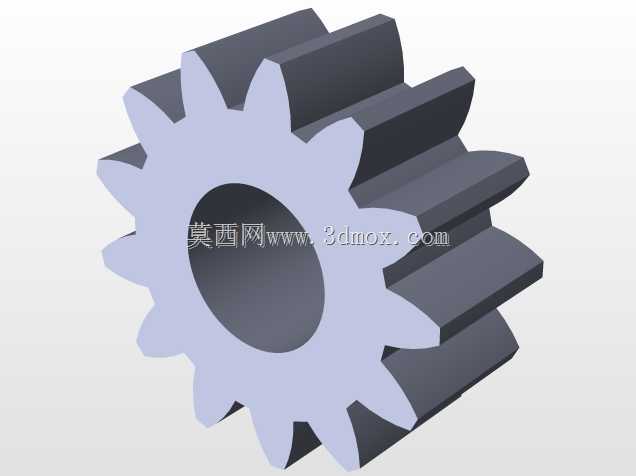

　　这套传动结构核心解决的是动力输出特性与负载需求不匹配的工程痛点，在乘用车辆、小型工程机械、农用作业装备的动力传输链路中，发动机的扭矩与功率输出曲线并非随转速线性提升，低转速区间扭矩储备充足但功率输出不足，高转速区间功率峰值明显但扭矩回落明显，无法同时覆盖静止起步、低速重载、高速巡航等全工况的动力需求，这套无级变速传动结构正是为匹配这类全工况动力适配需求设计。从结构布局来看，整套机构采用平行轴多齿轮啮合布局，四根平行布置的传动轴上分别固定不同齿数的圆柱直齿轮，相邻轴上的齿轮保持常啮合状态，通过不同齿数齿轮副的啮合组合切换，配合轴向滑动的啮合套结构实现传动比的连续平滑调整，不存在有级变速器换挡时的动力中断问题，

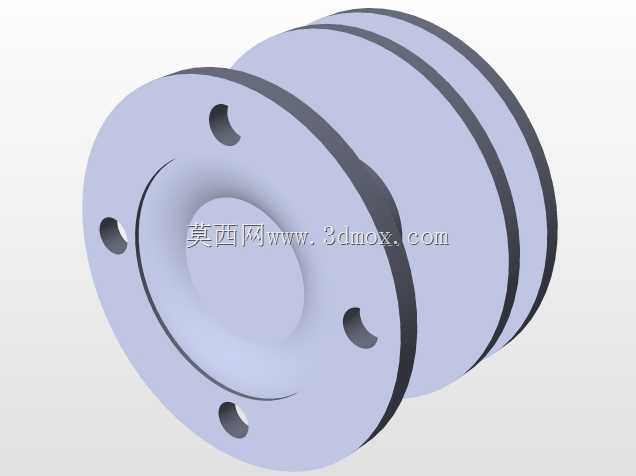

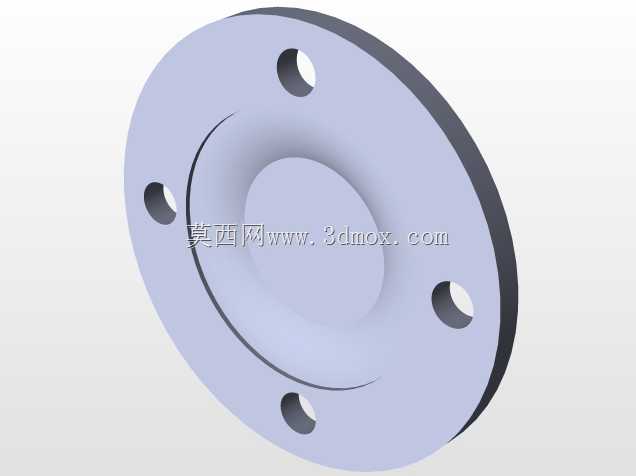

　　换挡过程中动力传输始终保持连续，能大幅提升动力输出的平顺性，降低传动系统的冲击载荷。设计过程中首先要确定各轴的中心距公差，齿轮啮合的侧隙控制在0.08-0.15mm区间，既避免热胀冷缩导致齿轮卡滞，也能减少啮合间隙带来的传动回差，齿轮的齿向修形量根据额定传递扭矩设定，在满负载工况下保证齿面接触印痕覆盖齿面70%以上的区域，避免偏载导致的齿面点蚀、断齿等失效问题。安装边界方面，输入轴与输出轴的法兰端面均采用标准止口定位，止口直径与连接螺栓孔的分布圆直径匹配主流小排量动力设备的输出接口，整套机构的轴向安装尺寸控制在320mm以内，径向最大轮廓尺寸不超过180mm，可直接适配原有固定轴变速器的安装舱体，无需对设备的动力舱布局做大幅改动。

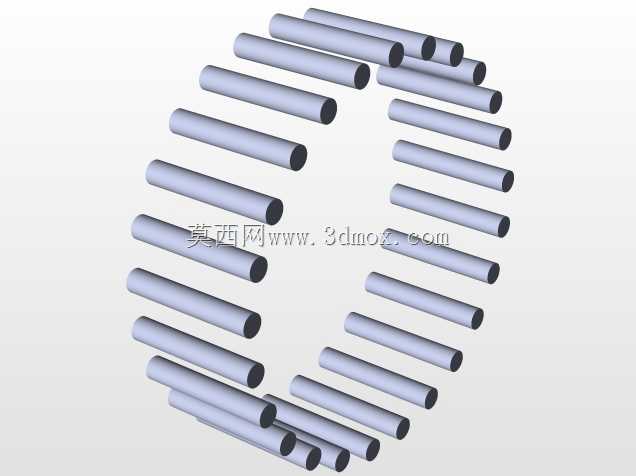

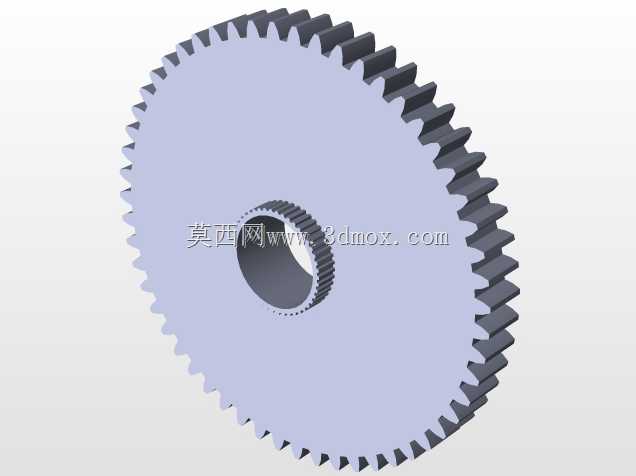

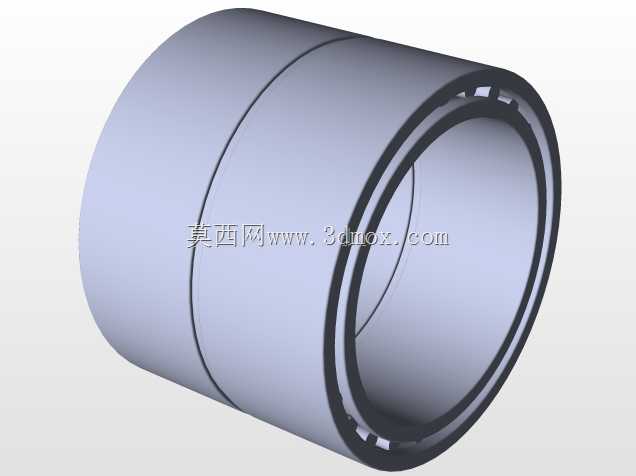

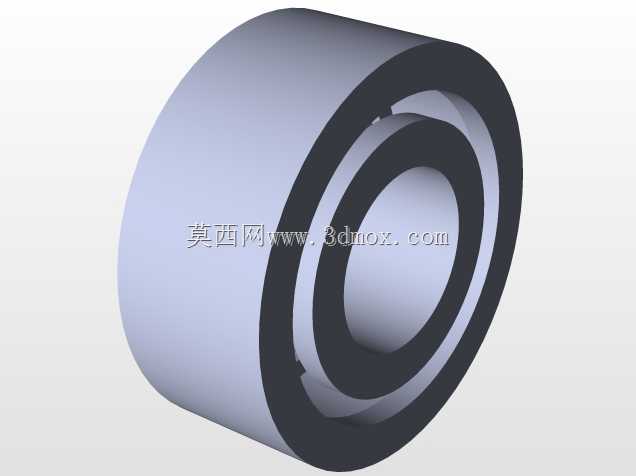

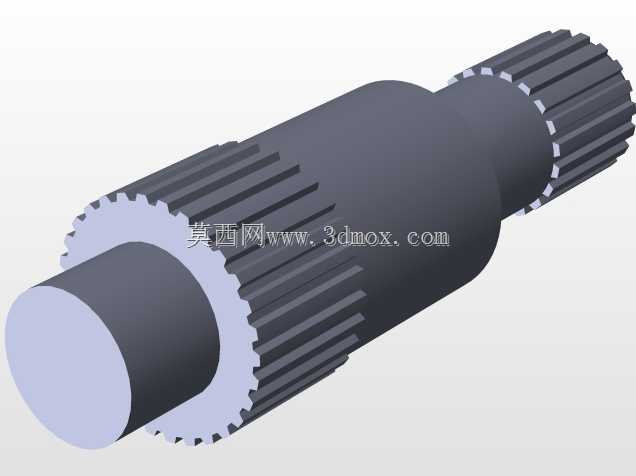

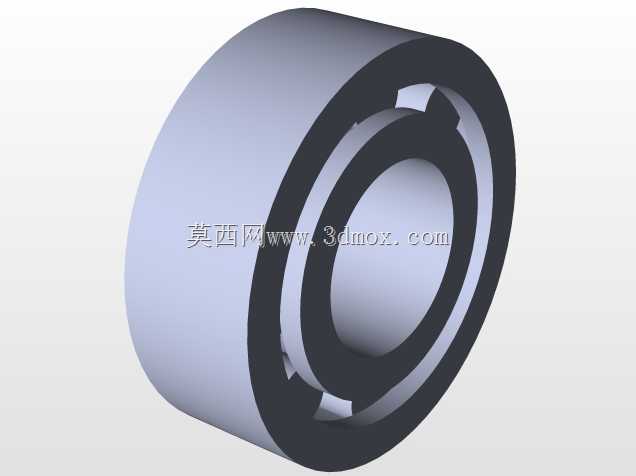

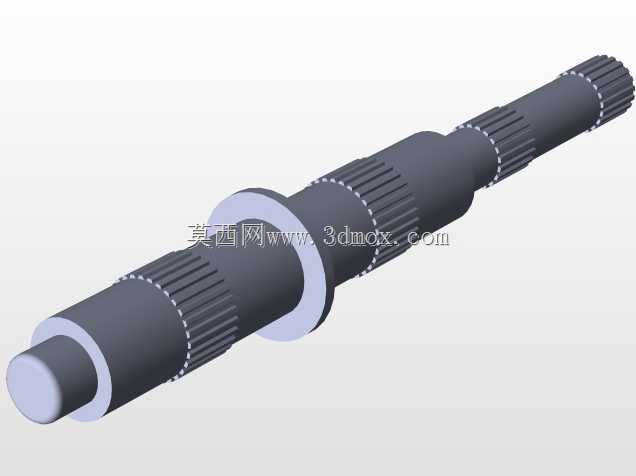

　　实际应用中，低速重载工况下，传动结构自动切换至大传动比档位，将输入轴的低转速高扭矩输出放大后传递至负载端，满足车辆起步、爬坡、作业设备重载进给时的大扭矩需求；高速巡航工况下，自动切换至小传动比档位，让动力端保持在经济转速区间运行的同时，输出端能获得更高的转速，降低动力源的能耗与磨损。齿轮采用20CrMnTi材质渗碳淬火处理，齿面硬度达到HRC58-62，芯部硬度保持HRC30-42，兼顾齿面的耐磨性与芯部的抗冲击韧性，传动轴采用40Cr调质处理，轴肩过渡位置设计圆角卸荷槽，避免应力集中导致的轴类断裂失效，轴承选型上采用深沟球轴承承受径向载荷，配合少量推力球轴承抵消齿轮啮合产生的轴向分力，保证轴系运转的稳定性。

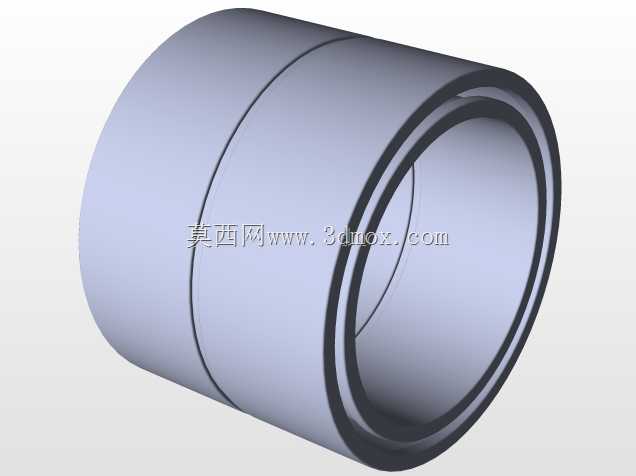

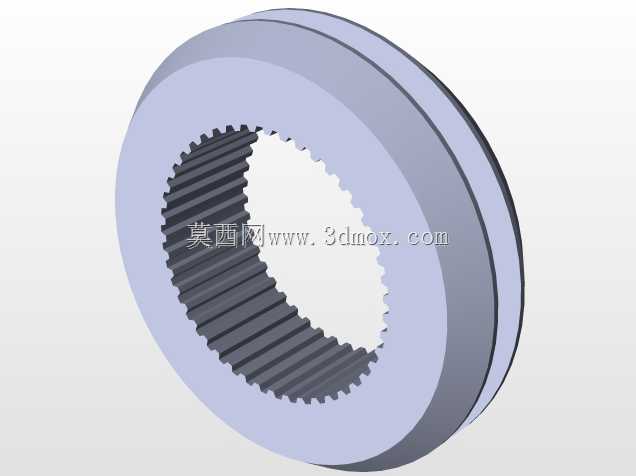

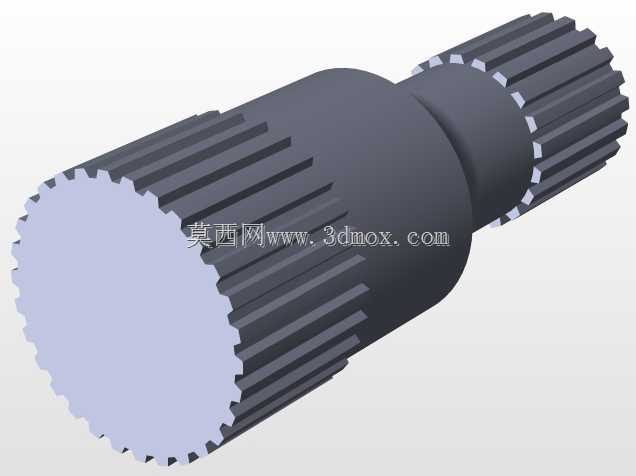

　　这套结构没有采用复杂的液压或电控调速机构，纯机械结构的可靠性更高，维护成本更低，适合在工况复杂、维护条件有限的作业场景下使用，比如山地作业的农用机械、厂区内短途转运的低速工程车辆，都能通过这套传动结构获得更平顺的动力输出，降低操作人员的换挡操作强度，同时减少动力系统的冲击损耗，延长整套动力总成的使用寿命。在建模过程中，所有齿轮的齿形参数均按照标准渐开线圆柱齿轮参数生成，啮合位置的干涉检查覆盖所有传动比状态，确保滑动齿套在轴向移动切换传动比的过程中不会与相邻齿轮、轴肩发生卡滞，各密封位置的沟槽尺寸符合标准密封件的安装要求，避免运转过程中出现润滑油渗漏问题。
